رابطه بین پرینت سه‌بعدی و قالب پلاستیک زمانی اهمیت پیدا می‌کند که بخواهیم قبل از ساخت قالب، از شکل و ابعاد نهایی محصول مطمئن شویم. در بعضی پروژه‌ها، ساخت یک نمونه فیزیکی با پرینت سه‌بعدی کمک می‌کند فرم محصول، نحوه مونتاژ، محل نصب یا حتی ظاهر آن را در شرایط واقعی بررسی کنیم.
این کار می‌تواند قبل از ورود پروژه به مرحله ساخت قالب، بخشی از ابهام‌ها و تغییرات احتمالی را مشخص کند.
چرا قبل از ساخت قالب نمونه پرینت می‌گیریم؟
اگر قطعه باید در محل مشخصی نصب شود، چند قطعه باید با هم مونتاژ شوند یا شکل و ابعاد محصول قرار است تغییر کند، داشتن یک نمونه فیزیکی می‌تواند تصمیم‌گیری را ساده‌تر کند.
همه افراد هم نمی‌توانند از روی فایل سه‌بعدی دقیقاً متوجه شوند محصول نهایی چه شکلی خواهد داشت. اما نمونه چاپ‌شده را می‌توان دید، لمس کرد و در محل واقعی نصب کرد.
تا زمانی که قالب ساخته نشده، تغییر فایل و گرفتن نمونه جدید معمولاً بسیار ساده‌تر از اصلاح قالب است. بعد از ساخت قالب، حتی یک تغییر ساده ممکن است به ماشین‌کاری مجدد، تغییر قطعات قالب یا ساخت قطعه جدید نیاز داشته باشد.
به همین دلیل، تا جایی که امکان داشته باشد، تغییرات مهم را قبل از ساخت قالب با نمونه چاپ‌شده بررسی می‌کنیم تا مشتری بتواند نتیجه را ببیند و تأیید کند.
این موضوع زمانی اهمیت بیشتری پیدا می‌کند که اصلاً نمونه اولیه‌ای وجود نداشته باشد.
وقتی محصول هنوز وجود ندارد
گاهی مشتری فقط یک عکس از محصولی پیدا کرده یا ایده‌ای در ذهن دارد و می‌خواهد محصولی با عملکرد مشابه اما با طراحی متفاوت (محصول با ظاهر جدید) تولید کند. در این حالت، تصمیم‌گیری صرفاً بر اساس تصویر یا فایل سه‌بعدی می‌تواند ریسک پروژه را بالا ببرد.

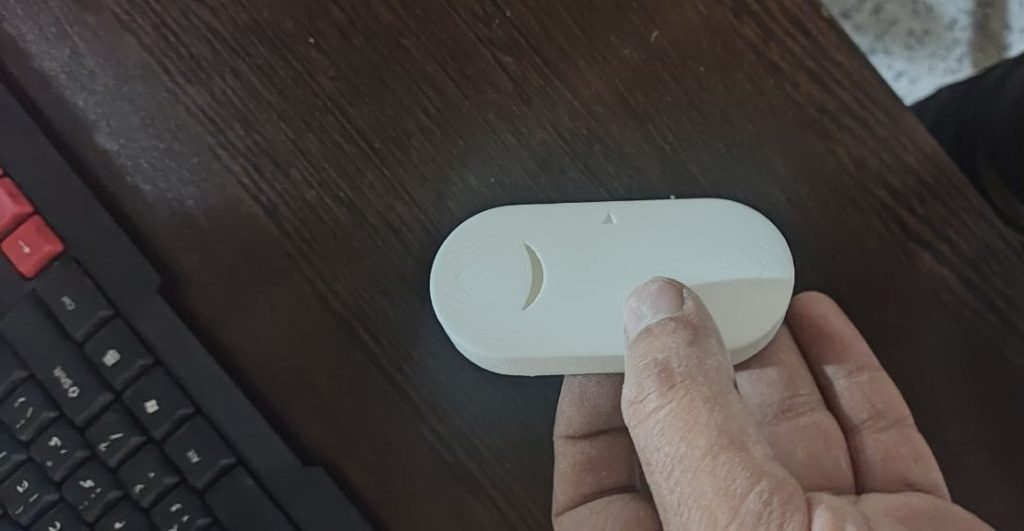

در یکی از پروژه‌های مولدپلاس ریموت شوک، نمونه‌ای از محصول در اختیار ما نبود. مشتری تصویری از یک محصول پیدا کرده بود و می‌خواست محصول جدیدی با عملکرد مشابه، اما با شکل متفاوت ساخته شود.
محدودیت فضای داخلی هم داشتیم. ریموت نباید بیش از اندازه بزرگ می‌شد، در حالی که برد الکترونیکی هم باید داخل آن قرار می‌گرفت.
برای همین چند مرحله پرینت گرفتیم. مشتری نمونه را با خودش برد، در محل موردنظر نصب و بررسی کرد و بر اساس نتیجه، تغییرات بعدی انجام شد.
تا رسیدن به فرم مناسب، چند بار این چرخه تکرار شد:
طراحی → پرینت → بررسی در شرایط واقعی → اصلاح طراحی → پرینت مجدد
اگر این تصمیم‌ها را به بعد از ساخت قالب موکول می‌کردیم، هزینه و ریسک اصلاحات بسیار بیشتر می‌شد.
پرینت می‌تواند به انتخاب ظاهر محصول هم کمک کند
در بعضی پروژه‌ها، مسئله فقط ابعاد و مونتاژ نیست؛ ظاهر محصول هم باید در شرایط واقعی بررسی شود.
نمونه کارگاه مولدپلاس: درب دکلون ساوج
در پروژه درب دکلون ساوج، نمونه اولیه‌ای نداشتیم. مشتری قبل از شروع کار، ایده‌های مختلفی از منابعی مثل Pinterest دیده بود و چند فرم برای محصول در نظر گرفته بود.
چند طرح را پرینت گرفتیم و روی شیشه‌های واقعی نصب کردیم تا مشتری آنها را در شرایط واقعی ببیند.
جالب اینجا بود که بعضی از طرح‌هایی که در تصویر جذاب به نظر می‌رسیدند، وقتی روی محصول واقعی نصب شدند، آن نتیجه‌ای را که انتظار داشتیم ایجاد نکردند.
در نهایت، ساده‌ترین طرح انتخاب شد و همان طرح بعداً به محصول پرفروش مشتری تبدیل شد.
اگر در این پروژه پرینت نداشتیم و مستقیماً سراغ ساخت قالب می‌رفتیم، احتمال داشت یکی از طرح‌های اولیه انتخاب شود؛ در حالی که نتیجه نهایی می‌توانست روی استقبال بازار از محصول تأثیر بگذارد.
وقتی چند اندازه مختلف باید در شرایط واقعی امتحان شود
پرینت سه‌بعدی گاهی برای پیدا کردن یک اندازه مناسب هم کاربرد دارد.
در پروژه استاپر ایفل، شیشه‌هایی که قرار بود محصول روی آنها نصب شود، دقیقاً یک اندازه نبودند. بنابراین چند اندازه مختلف را به صورت نمونه چاپ کردیم و شرایط واقعی را بررسی کردیم.
هدف این بود که به ابعادی برسیم که در شرایط واقعی روی شیشه‌ها عملکرد مناسبی داشته باشد.
در نهایت، بر اساس این بررسی‌ها و شرایط واقعی محصول، چهار قالب ساخته شد تا مسئله مشتری پوشش داده شود.
یک نکته مهم: ابعاد قطعه چاپ‌شده الزاماً برابر فایل CAD نیست
اگر قرار باشد از پرینت سه‌بعدی برای بررسی مونتاژ، نصب یا ابعاد استفاده کنیم، نباید فرض کنیم قطعه‌ای که از پرینتر خارج می‌شود دقیقاً همان ابعادی را دارد که در فایل CAD طراحی شده است.
رفتار ابعادی قطعه چاپ‌شده می‌تواند به ماده، دستگاه، تنظیمات چاپ، هندسه قطعه، جهت چاپ، دما و شرایط مختلف فرآیند وابسته باشد. بنابراین نمی‌توان یک عدد ثابت را به عنوان «جمع‌شدگی پرینت سه‌بعدی» برای همه دستگاه‌ها و همه قطعات در نظر گرفت.
این موضوع در بعضی قطعات اهمیت زیادی ندارد، اما در یک قطعه مونتاژی یا قطعه‌ای که باید دقیقاً در محل مشخصی نصب شود، می‌تواند تعیین‌کننده باشد.
در کارگاه ما، وقتی قرار است از نمونه چاپ‌شده برای چنین تصمیمی استفاده کنیم، این اختلاف ابعادی را در نظر می‌گیریم. حتی ممکن است برای دو قطعه که با یک ماده چاپ می‌شوند، بسته به شکل و شرایط کار، یک مقدار اصلاح یکسان جواب ندهد.
چطور می‌توان رفتار ابعادی یک پرینتر را بهتر شناخت؟
یک روش ساده برای رسیدن به تجربه قابل اتکاتر، ثبت نتایج چاپ‌های قبلی است.
هر بار که یک قطعه چاپ می‌شود، می‌توان ابعاد واقعی آن را با ابعاد فایل CAD مقایسه کرد و اختلاف‌ها را در جهت‌های مختلف ثبت کرد.
با تکرار این کار، به مرور اطلاعات ارزشمندی درباره رفتار همان دستگاه، ماده و شرایط چاپ به دست می‌آید.
اما این اطلاعات جای اندازه‌گیری قطعه جدید را نمی‌گیرد. اگر قطعه‌ای قرار است مونتاژ شود یا در محل مشخصی نصب شود، بهتر است نمونه واقعی آن همچنان اندازه‌گیری و بررسی شود.
نمونه چاپی باید قابل اعتماد باشد
در قالبسازی، برای ساخت یک قالب هزینه زیادی صرف فولاد، قطعات استاندارد، ماشین‌کاری و مراحل مختلف ساخت می‌شود. بنابراین مرحله‌ای که قبل از این هزینه قرار دارد هم باید جدی گرفته شود.
اگر قرار است نمونه چاپ‌شده مبنای تصمیم‌گیری باشد، کیفیت و ثبات آن اهمیت دارد؛ مخصوصاً در قطعاتی که قرار است مونتاژ یا نصب شوند.
ما در مولدپلاس دستگاه پرینت سه‌بعدی داریم، اما اصراری نداریم که تمام نمونه‌ها حتماً با دستگاه خودمان چاپ شوند.
اگر دستگاه خودمان کیفیت موردنیاز یک پروژه را تأمین نکند و مجموعه‌ای را بشناسیم که بتواند نمونه مناسبی، مثلاً با فرآیند SLA، تولید کند، چاپ را به آن مجموعه می‌سپاریم.
برای نمونه‌های ظاهری، این موضوع اهمیت کمتری دارد. اما برای نمونه‌های مونتاژی و ابعادی، ترجیح می‌دهیم فرآیند چاپ تحت کنترل خودمان باشد؛ چون شناخت دقیق‌تری از دستگاه، ماده و رفتار ابعادی نمونه داریم.
در نهایت، مهم استفاده از دستگاه خودمان نیست؛ مهم این است که نمونه برای تصمیمی که قرار است بر اساس آن گرفته شود، قابل اعتماد باشد.
پرینت سه‌بعدی در طراحی قالب‌های بادی
همین منطق اعتبارسنجی قبل از ساخت قالب، در قالب‌های بادی هم کاربرد دارد.
برای مثال، در طراحی یک قالب بادی برای تولید یک گالن چهار لیتری، می‌توان ابتدا نمونه طراحی‌شده را پرینت گرفت و قبل از ساخت قالب، شکل محصول را در شرایط واقعی‌تر بررسی کرد.
می‌توان لیبل را روی نمونه نصب کرد، ظاهر محصول را دید و حتی در صورت نیاز حجم واقعی آن را با پر کردن نمونه بررسی کرد.
فرض کنید قرار است ظرفی چهار لیتری طراحی شود. روی نرم‌افزار می‌توان حجم داخلی را محاسبه کرد، اما برای مشتری‌ای که الزاماً با محاسبات سه‌بعدی و نرم‌افزار مهندسی کار نمی‌کند، دیدن نمونه‌ای که در آن چهار لیتر مایع واقعی ریخته شده، بسیار قابل درک‌تر است.
البته اختلاف ابعادی ناشی از فرآیند چاپ هم می‌تواند روی حجم نهایی اثر بگذارد. بنابراین این آزمایش یک بررسی اولیه است و مشخصات نهایی تولید باید با در نظر گرفتن فرآیند واقعی تولید تعیین شود.
پرینت سه‌بعدی جای قالبسازی را نمی‌گیرد
نمونه چاپ‌شده را نباید با قطعه تزریق‌شده یکی دانست.
قطعه چاپی می‌تواند برای بررسی فرم، ابعاد، مونتاژ، نصب و بسیاری از جنبه‌های اولیه محصول مفید باشد، اما جنس و فرآیند تولید آن با قطعه‌ای که بعداً با تزریق پلاستیک تولید می‌شود یکسان نیست.
بنابراین پرینت نمی‌تواند همه چیز را درباره قطعه نهایی به ما بگوید.
هدف پرینت سه‌بعدی این نیست که جای این مراحل را بگیرد؛ هدف این است که قبل از رسیدن به مرحله‌ای که تغییرات هزینه‌بر می‌شوند، تا حد امکان ابهام‌های محصول را کم کنیم.
تجربه پرینت سه‌بعدی در مولدپلاس
در کارگاه ما، پرینت سه‌بعدی صرفاً برای ساخت یک مدل ظاهری استفاده نمی‌شود.
گاهی برای یک قطعه چند نمونه می‌گیریم تا فرم موردنظر مشتری مشخص شود. گاهی نمونه را در محل واقعی نصب می‌کنیم. گاهی چند اندازه مختلف را امتحان می‌کنیم و گاهی هم برای محصولی که اصلاً نمونه اولیه ندارد، از پرینت به عنوان اولین نمونه فیزیکی استفاده می‌کنیم.
در بعضی پروژه‌ها هم پرینت به ما کمک کرده قبل از ساخت قالب، درباره ابعاد و تناسب قطعه مطمئن‌تر شویم.
در واقع، پرینت سه‌بعدی برای ما یک مرحله بین فایل سه‌بعدی و ساخت قالب است؛ مرحله‌ای که می‌تواند به مشتری و قالب‌ساز کمک کند زودتر متوجه شوند آیا مسیر طراحی درست است یا نیاز به تغییر دارد.
از ایده تا قالب؛ مسیر کم‌ریسک‌تر
در یک پروژه، مسیر می‌تواند چیزی شبیه این باشد:
ایده یا نمونه اولیه → طراحی صنعتی → طراحی سه‌بعدی → پرینت نمونه → بررسی ظاهری و ابعادی → نصب یا مونتاژ → دریافت نظر مشتری → اصلاح طراحی → تأیید نهایی → طراحی قالب → ساخت قالب → تست و اصلاح قالب
البته همه پروژه‌ها به تمام این مراحل نیاز ندارند. برای یک قطعه ساده و مشخص، ممکن است پرینت اصلاً ضروری نباشد؛ اما هرچه ابهام پروژه بیشتر باشد، ارزش ساخت نمونه اولیه هم بیشتر می‌شود.
جمع‌بندی
در پروژه‌هایی که ابهام بیشتری دارند، یک یا چند نمونه چاپ‌شده می‌تواند قبل از ساخت قالب، شکل محصول و تصمیم‌های مهم طراحی را روشن‌تر کند. گاهی همین مرحله باعث می‌شود تغییراتی که روی فایل سه‌بعدی هزینه و زمان زیادی ندارند، قبل از ورود پروژه به مرحله ساخت قالب انجام شوند.
در مولدپلاس، هرجا احساس کنیم نمونه فیزیکی می‌تواند به تصمیم‌گیری دقیق‌تر کمک کند، پرینت سه‌بعدی را بخشی از مسیر طراحی و آماده‌سازی قالب در نظر می‌گیریم.
