وقتی کسی ایده‌ای برای تولید یک محصول پلاستیکی دارد، ممکن است اولین چیزی که به ذهنش برسد ساخت قالب باشد. اما طراحی صنعتی در قالبسازی جایی وارد میشود که هنوز خود محصول یا فرم نهایی آن مشخص نشده باشد.
در بسیاری از پروژه‌ها، نمونه فیزیکی، عکس، نقشه یا فایل اولیه وجود دارد و می‌توان بر اساس آن مدل سه‌بعدی محصول را تهیه یا اصلاح کرد.
اما گاهی هنوز محصولی وجود ندارد و قرار است خودِ طرح محصول خلق شود.
اینجاست که طراحی صنعتی مطرح میشود.
در این مقاله، منظور از طراحی صنعتی صرفاً مدل‌سازی یا آماده‌سازی یک محصول موجود نیست؛ منظور، خلق و تعریف طرح خود محصول است.
طراحی صنعتی چیست؟
طراحی صنعتی را می‌توان فرآیند طراحی و خلق یک محصول از نظر فرم، تناسبات، ظاهر، نحوه استفاده و ویژگی‌های مورد نیاز آن دانست؛ به‌خصوص زمانی که محصول یا فرم نهایی آن از قبل وجود ندارد.

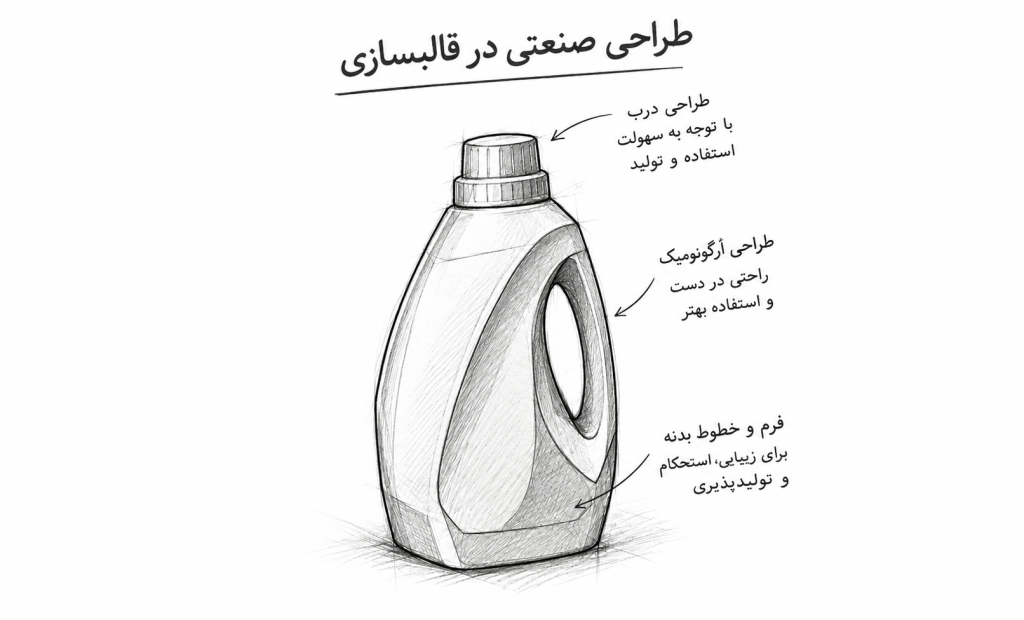

برای مثال، ممکن است فردی بخواهد یک گالن، بطری، قاشق یا ظرف جدید با فرم یا کارکرد مشخصی تولید کند که در بازار وجود ندارد. در این حالت، مسئله فقط تبدیل یک نمونه موجود به مدل سه‌بعدی نیست؛ ابتدا باید خود طرح محصول ایجاد و تعریف شود.
طراح صنعتی با توجه به اصول طراحی، زیبایی‌شناسی، ارگونومی، کاربرد محصول و محدودیت‌های تولید، فرم و ویژگی‌های محصول را شکل می‌دهد.
طراحی صنعتی با طراحی محصول و طراحی قالب چه تفاوتی دارد؟
در کار قالبسازی، «طراحی محصول» چند شکل دارد. گاهی محصول از قبل هست و باید به مدل سه‌بعدی قابل‌استفاده تبدیل شود؛ گاهی هم خودِ طرح باید از صفر خلق شود.
اگر نمونه، نقشه یا فایل دارید، مسیر معمولاً مدل‌سازی یا مهندسی معکوس است — جزئیات اسکن، STL و بازسازی مدل را در مقالهٔ مهندسی معکوس در قالبسازی نوشته‌ایم. طراحی صنعتی در معنای این مقاله وقتی مطرح میشود که هنوز طرح محصول وجود ندارد و باید فرم و تعریف آن ساخته شود.
تفاوت را ساده می‌توان این‌طور دید:
طراحی صنعتی → خلق و تعریف طرح محصول
مدل‌سازی یا مهندسی معکوس → تبدیل نمونه / نقشه / اطلاعات موجود به مدل محصول
طراحی قالب → طراحی ابزار تولید همان محصول
مثال: اگر همان درب موجود را می‌خواهید تولید کنید، معمولاً اندازه‌گیری یا اسکن و مدل‌سازی کافی است و بعد می‌روید سراغ قالب. اما اگر بگویید «یک درب جدید با فرم متفاوت می‌خواهم»، قبل از قالب باید خودِ فرم با طراحی صنعتی تعریف شود.
چه زمانی به طراحی صنعتی نیاز داریم؟
ملاک، ساده یا پیچیده بودن محصول نیست؛ مهم این است که خودِ طرح محصول از قبل وجود داشته باشد یا قرار باشد خلق شود.
حتی یک محصول ساده مثل قاشق، اگر قرار باشد فرم جدیدی برای آن طراحی شود، می‌تواند موضوع طراحی صنعتی باشد. در مقابل، یک قطعه پیچیده که نمونه و فرم آن از قبل مشخص است، ممکن است فقط به مدل‌سازی یا مهندسی معکوس نیاز داشته باشد.
پس سؤال اصلی این است:
«آیا خودِ طرح محصول از قبل وجود دارد یا قرار است خلق شود؟»
قبل از ساخت قالب، مدل سه‌بعدی چه اهمیتی دارد؟
پس از مشخص شدن طرح محصول، باید هندسه آن به شکلی دقیق و قابل استفاده برای مراحل بعدی آماده شود.
مدل سه‌بعدی مبنای بررسی ابعاد، ضخامت‌ها، تداخل‌ها، نحوه باز شدن محصول از قالب و بسیاری از تصمیم‌های طراحی قالب است.
اگر مدل هنوز در حال تغییر باشد، بهتر است این تغییرات قبل از شروع ساخت قالب تا حد امکان مشخص شوند. اصلاح یک مدل سه‌بعدی معمولاً بسیار ساده‌تر از اصلاح قالبی است که ساخت آن شروع شده است.
در پروژه‌هایی که طراحی صنعتی انجام شده، در این مرحله طرح ایجادشده باید به یک مدل سه‌بعدی دقیق و قابل تولید تبدیل شود.
اگر نمونه فیزیکی داشته باشیم چه؟
اگر محصول از قبل وجود داشته باشد، نیازی نیست طراحی آن از صفر انجام شود.
بسته به نوع پروژه می‌توان:
- نمونه را با ابزار اندازه‌گیری بررسی کرد؛
- با اسکن سه‌بعدی اطلاعات هندسی آن را به دست آورد؛
- فایل STL حاصل از اسکن را مهندسی معکوس کرد؛
- یا بر اساس عکس، نقشه و اطلاعات موجود، مدل سه‌بعدی را ایجاد یا اصلاح کرد.
آیا قبل از ساخت قالب همیشه باید پرینت سه‌بعدی گرفت؟
قطعا، وقتی محصول از مسیر طراحی صنعتی خلق میشود و هنوز نمونهٔ فیزیکی ندارید، پرینت تا تأیید نهایی معمولاً کمک بزرگی است، چون اصلاح نمونهٔ چاپی خیلی ارزان‌تر از اصلاح قالب ساخته‌شده است.
جزئیات اینکه کی پرینت بگیریم، محدودیت ابعاد چاپ، و تجربهٔ کارگاه را در مقالهٔ پرینت سه‌بعدی و قالب پلاستیک نوشته‌ایم.
اگر فقط یک ایده داشته باشیم، از کجا شروع کنیم؟
اگر هنوز محصولی وجود ندارد و فقط یک ایده، اتود، عکس مرجع یا توضیح اولیه دارید، بهتر است مستقیماً سراغ ساخت قالب نروید.
ابتدا باید خود محصول تعریف شود:
ایده → طراحی محصول → مدل سه‌بعدی → بررسی تولیدپذیری → پرینت سه بعدی → طراحی قالب
گاهی بسته به سلیقه ی مشتریو کابرد محصول ممکن است چرخه ی بالا از ایده تا پرینت سه بعدی تکرار شود، این یک نکته منفی نیست و حتی باعث بهینه سازی حداکثری محصول میشود، بشرطی که مشتری در این مرحله دچار وسواس غیر ضروری روی ظاهر نشود، چرا که تجربه نشان داده وسواسبیش از حد و غیر منطقی باعث افت زیبایی محصول میشود.
در این مرحله ممکن است طراحی صنعتی برای خلق فرم محصول مورد نیاز باشد. بعد از مشخص شدن طرح، می‌توان مدل را برای تولید آماده کرد و محدودیت‌های مربوط به تزریق پلاستیک و قالب را بررسی کرد.
برای آشنایی با مسیر کلی تولید یک محصول پلاستیکی، می‌توانید مقاله «چطور محصول پلاستیکی تولید کنیم؟» را هم مطالعه کنید.
اگر نگران کپی شدن طرح محصول هستید
گاهی فردی برای محصولی که خودش طراحی کرده، نگران کپی شدن فرم و ظاهر آن است.
در چنین شرایطی، یکی از مسیرهایی که می‌توان بررسی کرد، ثبت طرح صنعتی است. ثبت صحیح طرح، در صورت برخورداری از شرایط قانونی، می‌تواند مبنای حمایت حقوقی از طرح ثبت‌شده باشد؛ اما به معنی تضمین مطلق در برابر کپی شدن نیست.
قبل از اقدام، بهتر است شرایط و مدارک مورد نیاز را از سامانه‌های رسمی مالکیت معنوی بررسی کنید.
ثبت مالکیت معنوی محصول خلاقانه و جدید اکیدا توصیه میشود.
مسیر طراحی در مولدپلاس چگونه است؟
در مولدپلاس، آماده‌سازی محصول برای قالب معمولاً داخل همان مسیر طراحی پروژه انجام میشود؛ نقطهٔ شروع به این بستگی دارد که از چه چیزی شروع می‌کنید.
اگر نمونهٔ فیزیکی دارید، مسیر معمولاً اندازه‌گیری یا اسکن و بعد مدل‌سازی است. اگر عکس، نقشه یا فایل اولیه دارید، مدل محصول بر همان اساس ساخته یا اصلاح میشود.
اما اگر هنوز محصول مشخصی نیست و باید خودِ طرح از ابتدا خلق شود، موضوع طراحی صنعتی مطرح میشود: فرم، ظاهر، تناسبات و ویژگی‌های محصول. بعد از مشخص شدن طرح، مدل‌سازی و آماده‌سازی برای ساخت قالب ادامه پیدا می‌کند.
هدف در هر سه حالت یکی است: قبل از هزینهٔ فولاد، محصول تا حد لازم مشخص و قابل بررسی باشد.
طراحی خوب، تضمین فروش نیست
طراحی صنعتی می‌تواند کمک کند محصول از نظر فرم، کاربرد و ظاهر در شرایط مناسبی قرار بگیرد، اما موفقیت تجاری محصول فقط به طراحی آن وابسته نیست.
نیاز واقعی بازار، قیمت، کیفیت، شرایط اقتصادی و توان فروش و معرفی محصول نیز می‌توانند روی نتیجه نهایی تأثیر بگذارند. بنابراین حتی یک طراحی خوب هم تضمین نمی‌کند محصول به فروش مورد انتظار برسد.
بهتر است طراحی صنعتی را عاملی برای افزایش شانس موفقیت و کاهش ریسک تصمیم‌های بعدی بدانیم، نه تضمینی برای موفقیت تجاری محصول.
جمع‌بندی
طراحی صنعتی را نباید با هر نوع مدل‌سازی یا طراحی محصول یکی دانست.
در بسیاری از پروژه‌های قالبسازی، محصول از قبل وجود دارد و با اندازه‌گیری، اسکن، مهندسی معکوس یا مدل‌سازی، به یک مدل سه‌بعدی قابل استفاده تبدیل میشود.
اما وقتی خودِ طرح محصول هنوز وجود ندارد و باید یک فرم و طرح جدید خلق شود، طراحی صنعتی وارد مرحله مهمی از پروژه میشود.
این موضوع ارتباطی با ساده یا پیچیده بودن محصول ندارد؛ یک محصول ساده هم می‌تواند به دلیل جدید بودن فرم و نیاز به خلق طرح، موضوع طراحی صنعتی باشد.
بعد از مشخص شدن محصول، می‌توان سراغ مدل سه‌بعدی، بررسی تولیدپذیری، نمونه اولیه در صورت نیاز و در نهایت طراحی قالب رفت.
سوالات متداول
آیا برای هر محصول پلاستیکی به طراح صنعتی نیاز است؟
خیر. اگر محصول و فرم آن از قبل مشخص باشد، ممکن است نیاز اصلی مدل‌سازی، مهندسی معکوس یا آماده‌سازی برای تولید باشد. طراحی صنعتی بیشتر زمانی مطرح میشود که خودِ طرح محصول باید خلق شود.
تفاوت طراحی صنعتی و طراحی قالب چیست؟
طراحی صنعتی به خلق و تعریف خود محصول مربوط است، در حالی که طراحی قالب به طراحی ابزار تولید آن محصول مربوط میشود.
اگر نمونه فیزیکی داشته باشیم، باز هم طراحی صنعتی لازم است؟
نه لزوماً. نمونه می‌تواند با اندازه‌گیری یا اسکن سه‌بعدی به مدل تبدیل شود. اگر هدف ایجاد یک طرح جدید بر اساس نمونه باشد، ممکن است طراحی صنعتی نیز وارد پروژه شود.
اگر فقط یک ایده برای محصول داشته باشیم چه کنیم؟
ابتدا باید ایده به یک طرح مشخص تبدیل شود. اگر قرار است فرم و ظاهر محصول از ابتدا خلق شود، طراحی صنعتی می‌تواند این مرحله را پوشش دهد؛ سپس مدل سه‌بعدی و بررسی تولیدپذیری انجام میشود و بعد می‌توان وارد طراحی قالب شد.
