ساخت قالب تزریق پلاستیک درب ادکلن

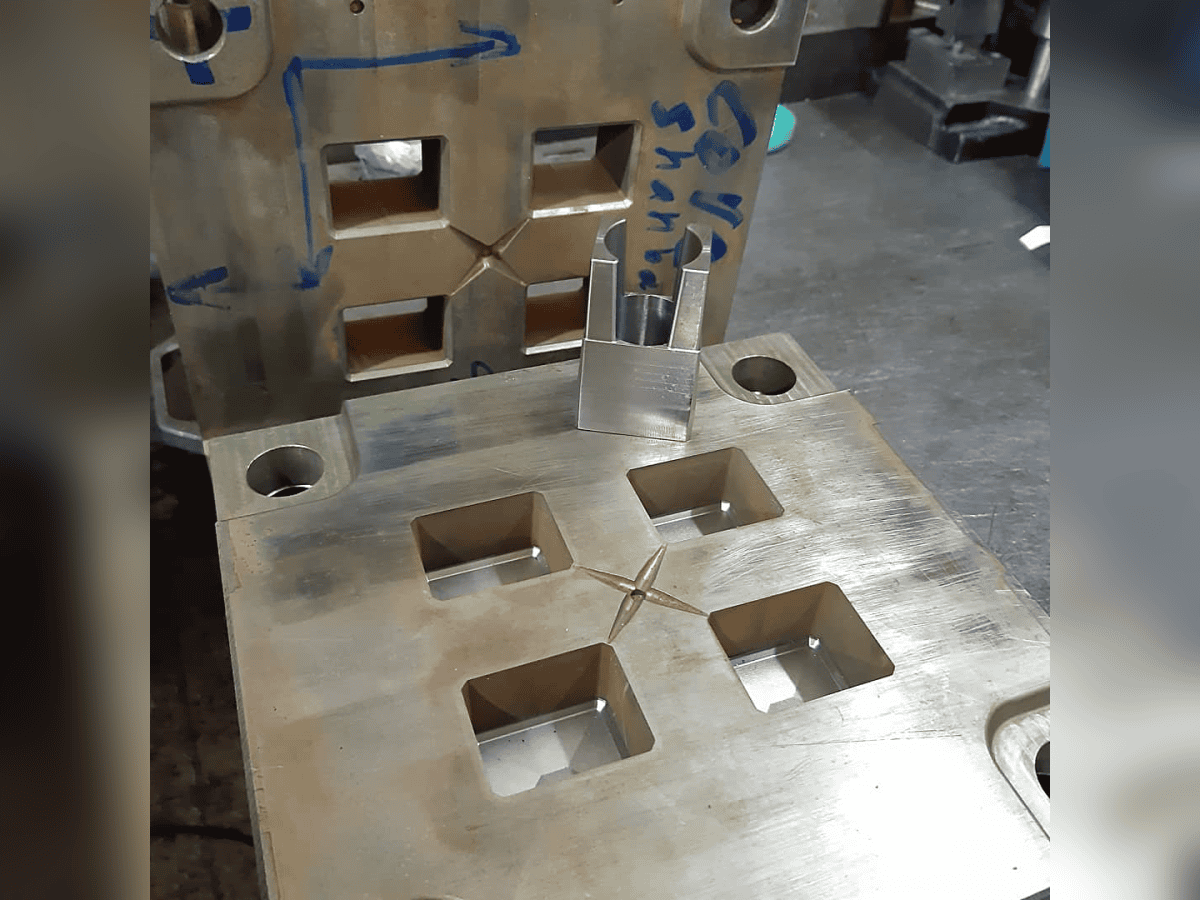

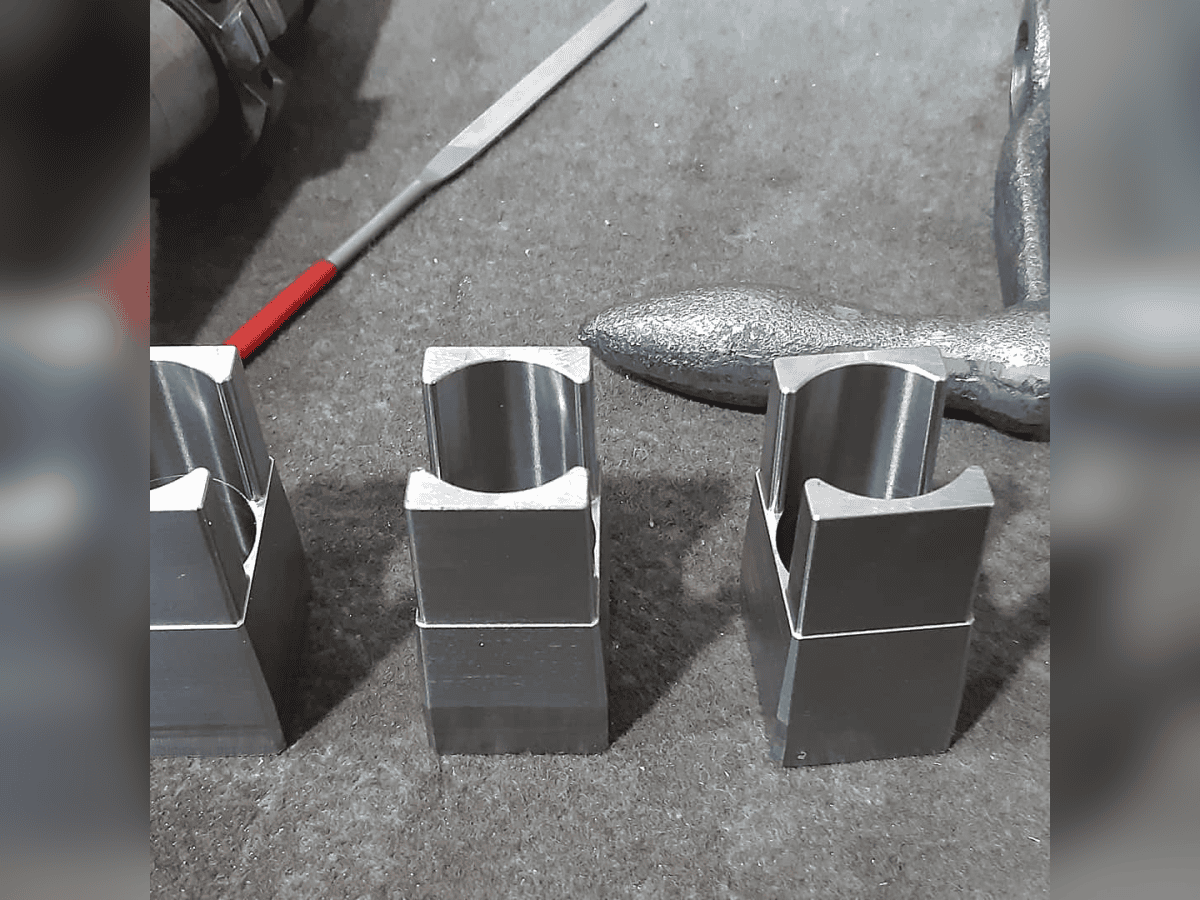

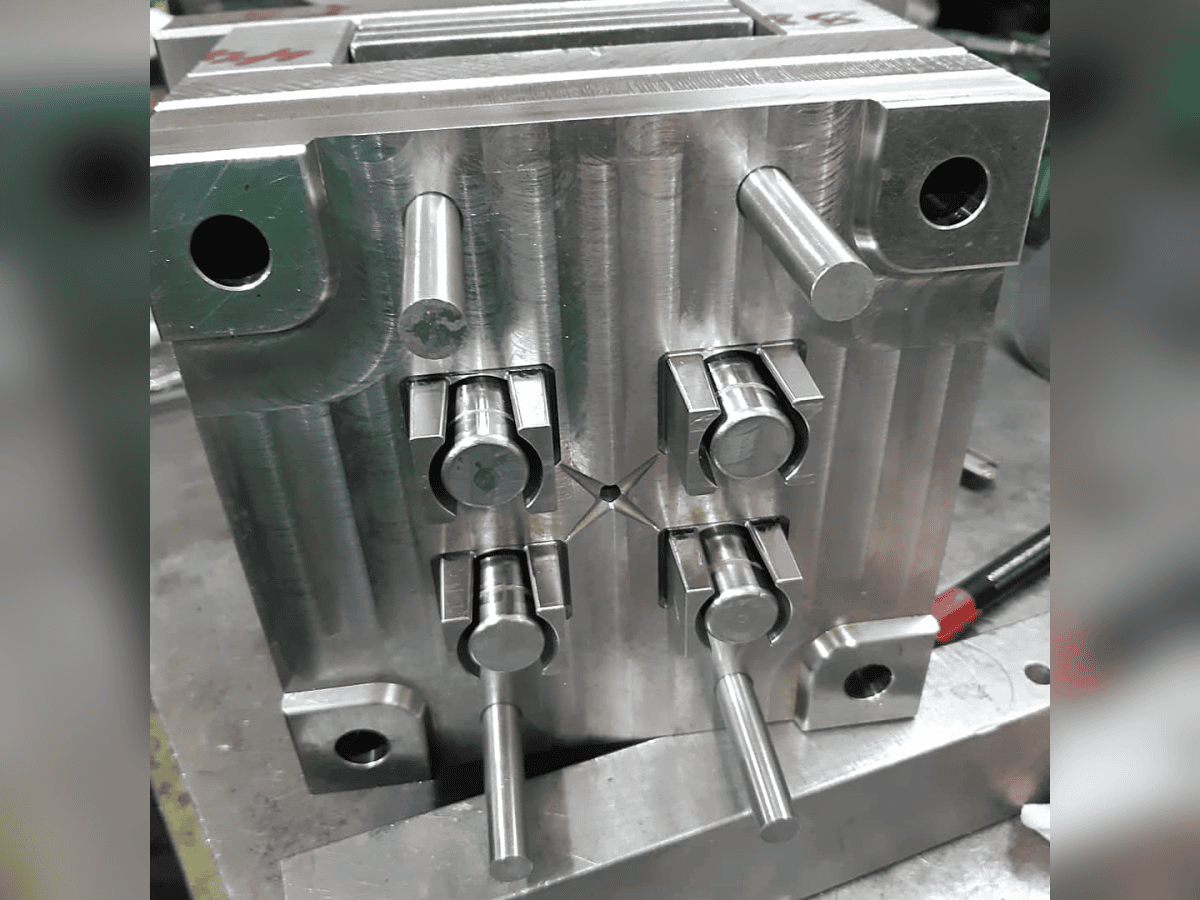

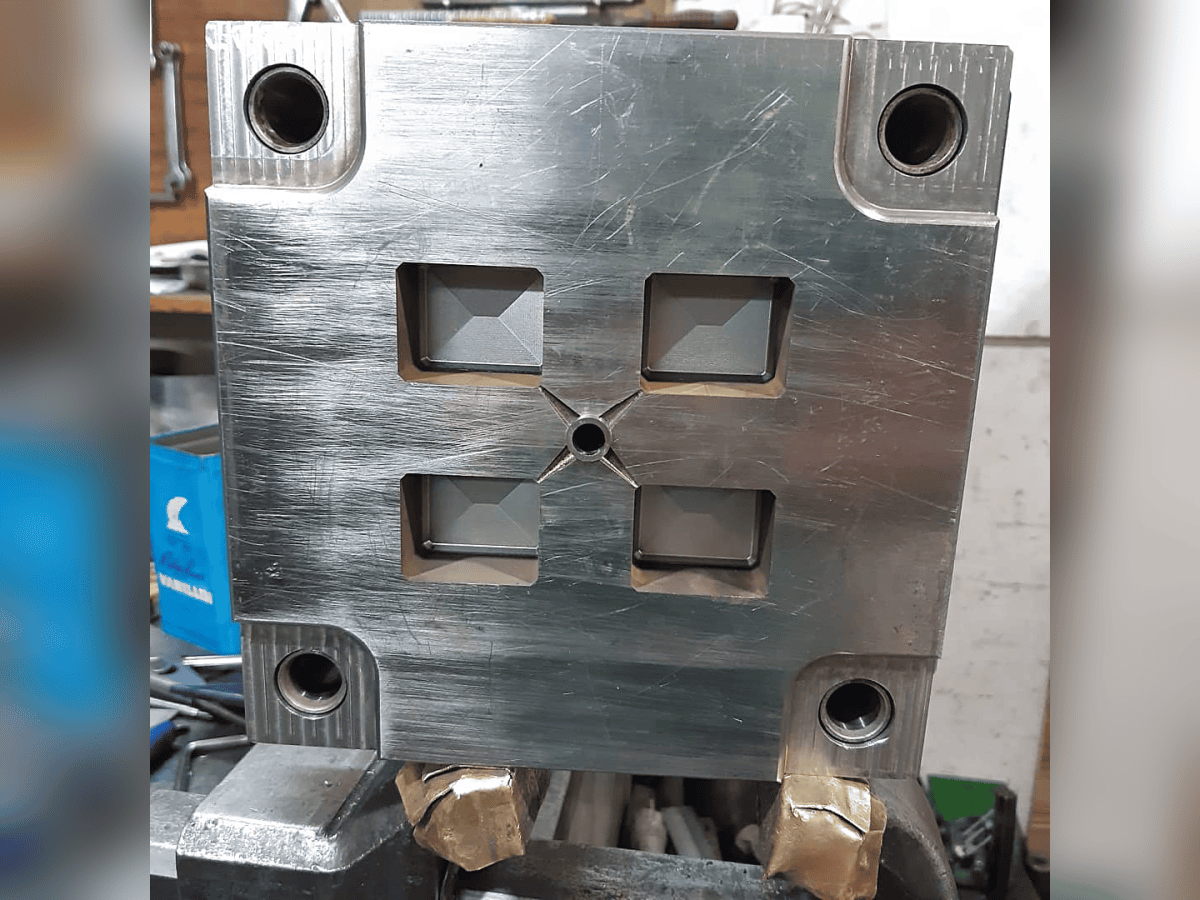

این قالب برای تولید درب ادکلن طراحی و ساخته شده — یه قالب چهارحفره با فولاد بدنه‌ی ۲۳۱۲. سیستم پران قالب به‌صورت بوش پران، و راهگاه از نوع سوزنی از کف طراحی شده تا هیچ اثری از راهگاه روی سطح قطعه باقی نمونه و در عین حال مواد تحت فشار بالا وارد حفره‌ها بشه. ماده قالب با دستگاه وایرکات و به‌صورت دو تکه ساخته شده تا همه‌ی گوشه‌ها کاملاً تیز دربیان و دسترسی پولیش‌کار برای پولیش‌کاری راحت‌تر باشه. سمت نر قالب هم به‌صورت اینسرت طراحی شده. این قالب قابلیت تولید با هر دو ماده‌ی کریستال (PS) و ABS رو داره، چون شرینکیج این دو ماده به هم خیلی نزدیکه.

چالش اصلی این پروژه، انطباق درست بسته‌شدن درب روی گردن شیشه‌ی ادکلن بود. دلیلش اینه که دهانه‌ی اکثر شیشه‌های موجود توی بازار کاملاً گرد نیستن؛ بعد از مرحله‌ی پرس والف گلویی، دهانه‌ی شیشه به شکل بیضی درمیاد. این یعنی دربی که برای یه دهانه‌ی کاملاً گرد طراحی بشه، روی خیلی از شیشه‌های واقعی به‌درستی جفت نمی‌شه.

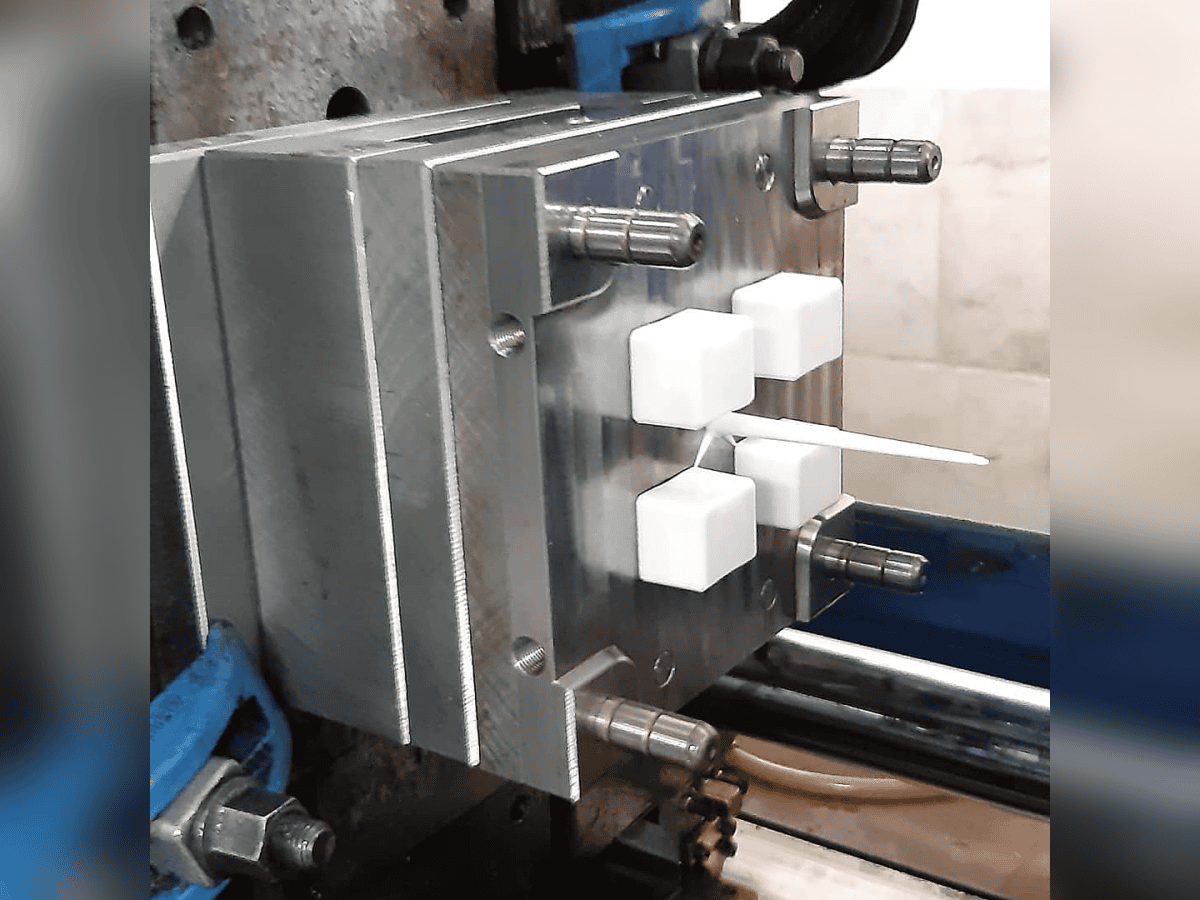

بعد از تست اولیه‌ی قالب و مشاهده‌ی همین مشکل انطباق، سمبه‌های قالب اصلاح شدن تا با شکل واقعی و بیضی‌شکل دهانه‌ی شیشه‌ها (به‌جای یه دایره‌ی کامل و ایده‌آل) هماهنگ بشن.

با این اصلاح، درب تولیدی به‌درستی و محکم روی گردن شیشه‌های واقعی بازار جا می‌گیره، بدون مشکل انطباق یا شل‌بودن — حتی با وجود بیضی‌بودن طبیعی دهانه‌ی شیشه‌ها.
