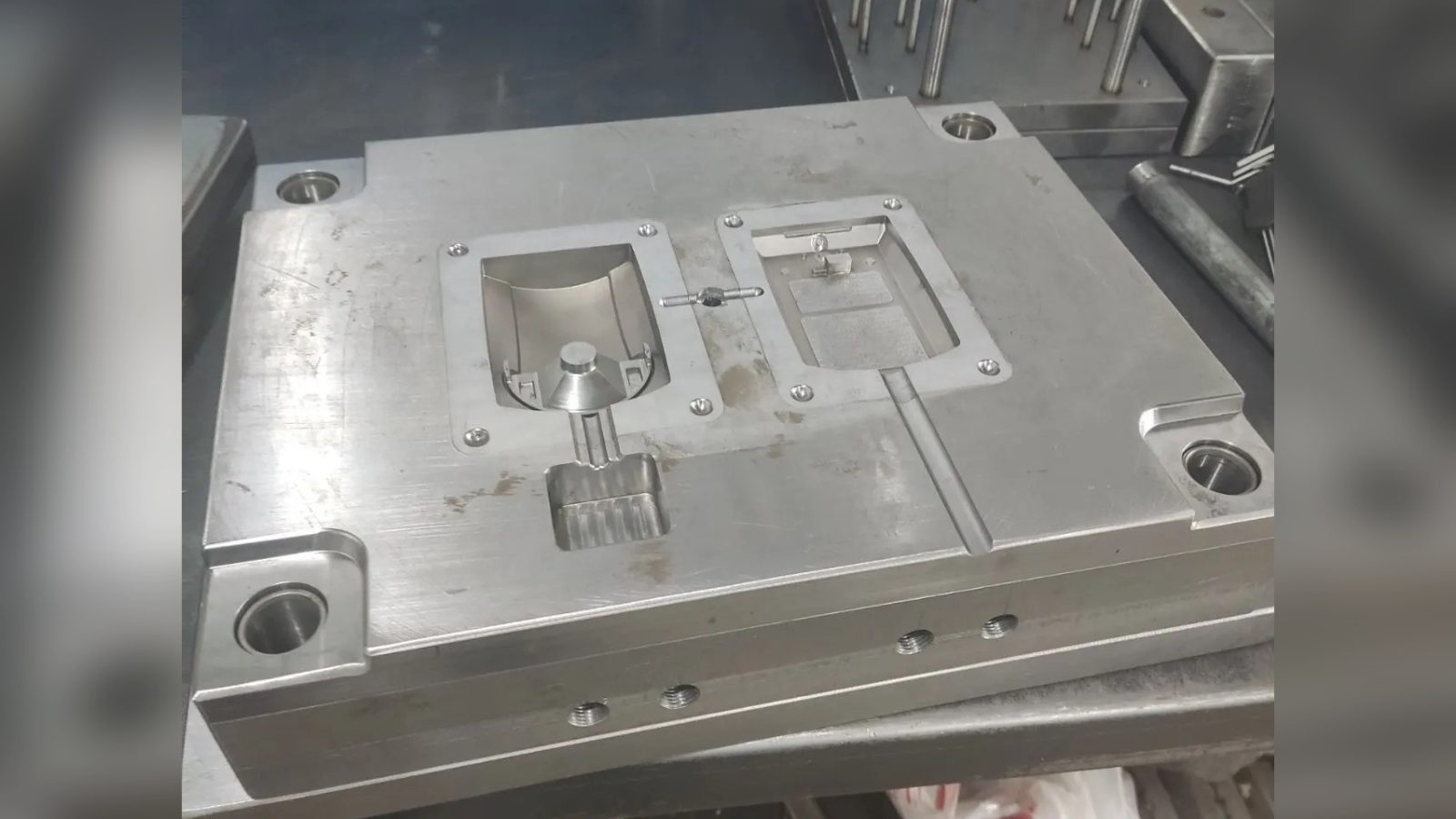

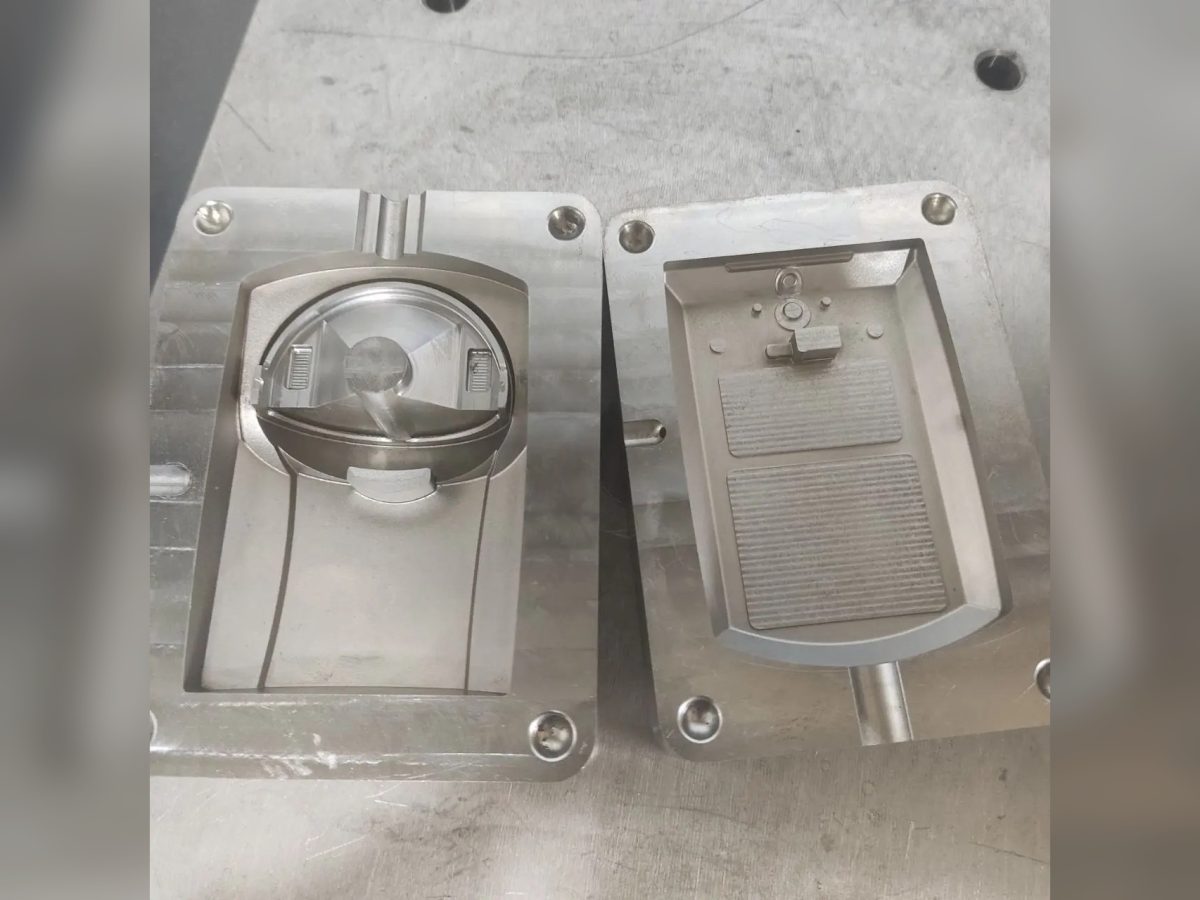

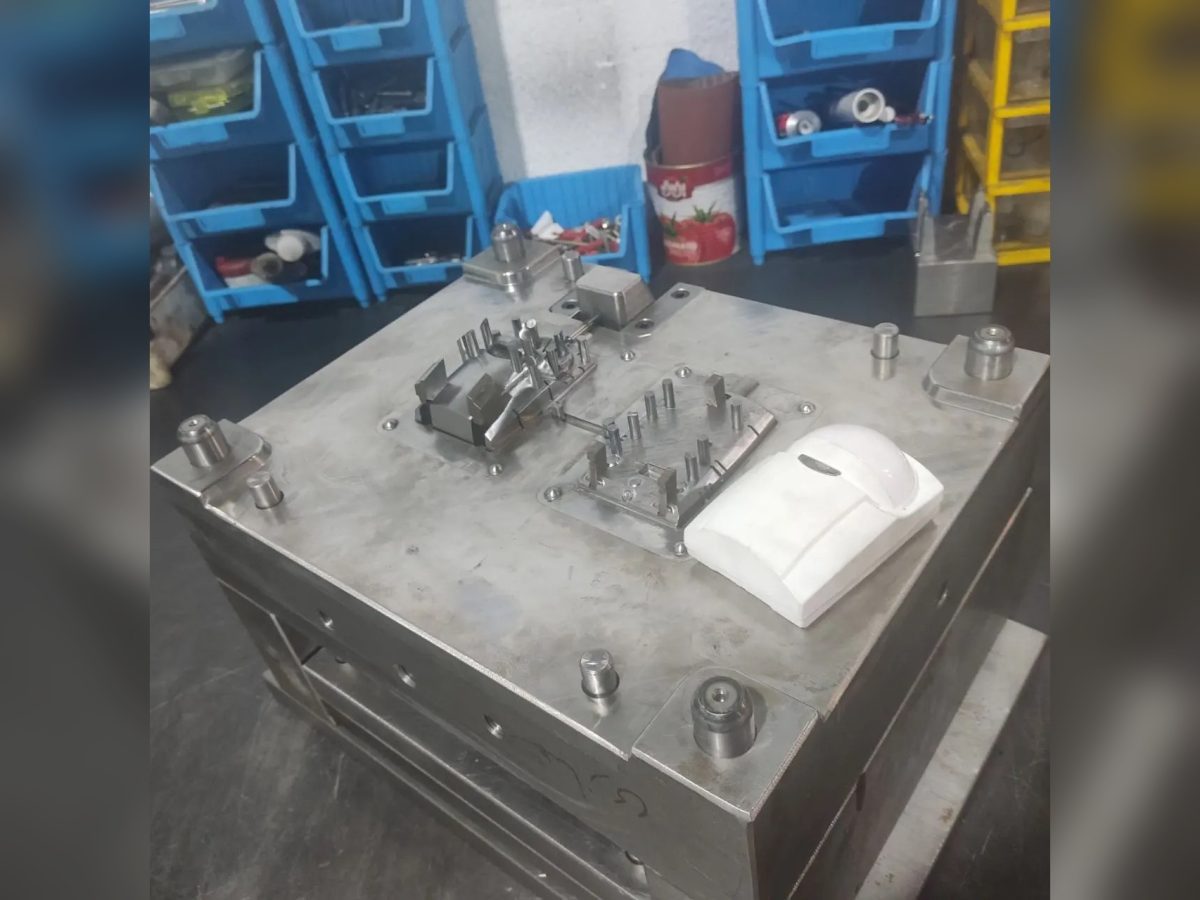

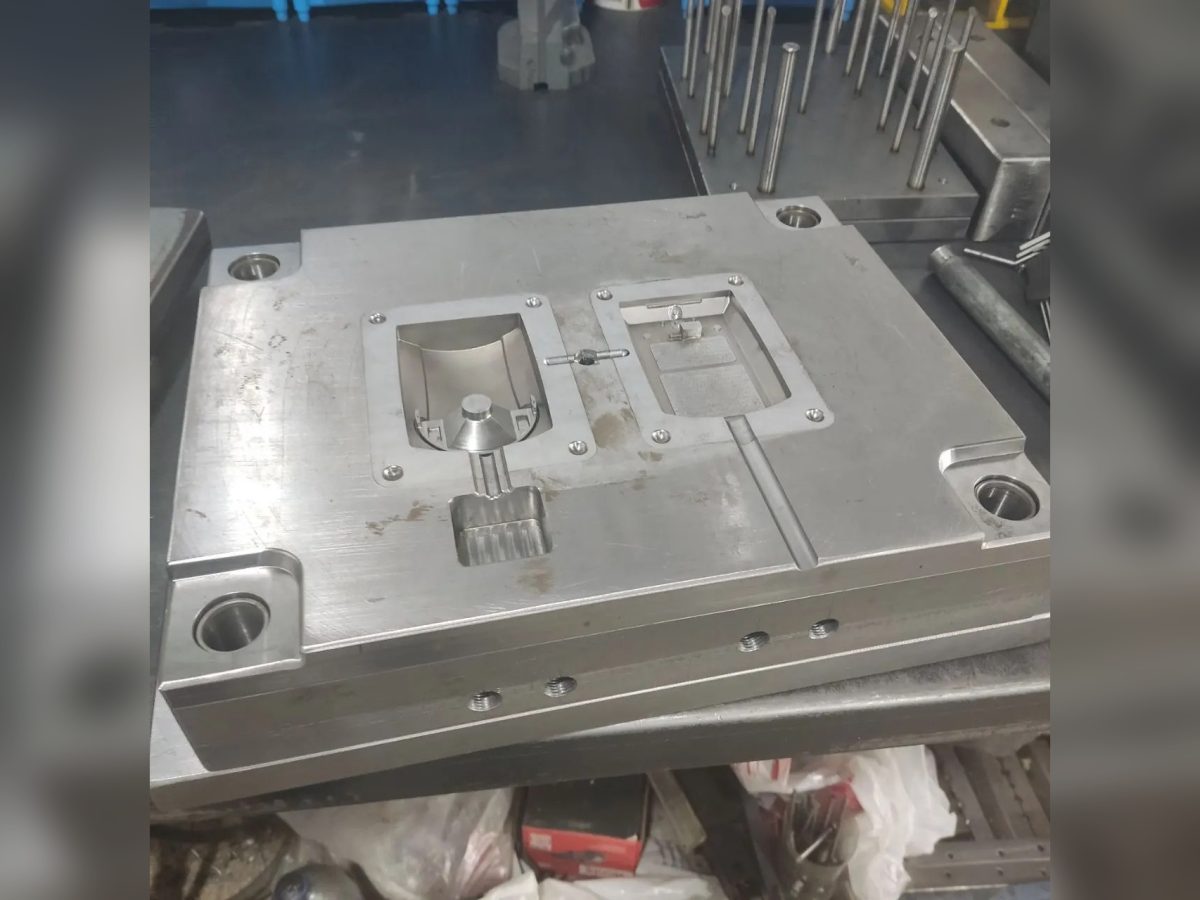

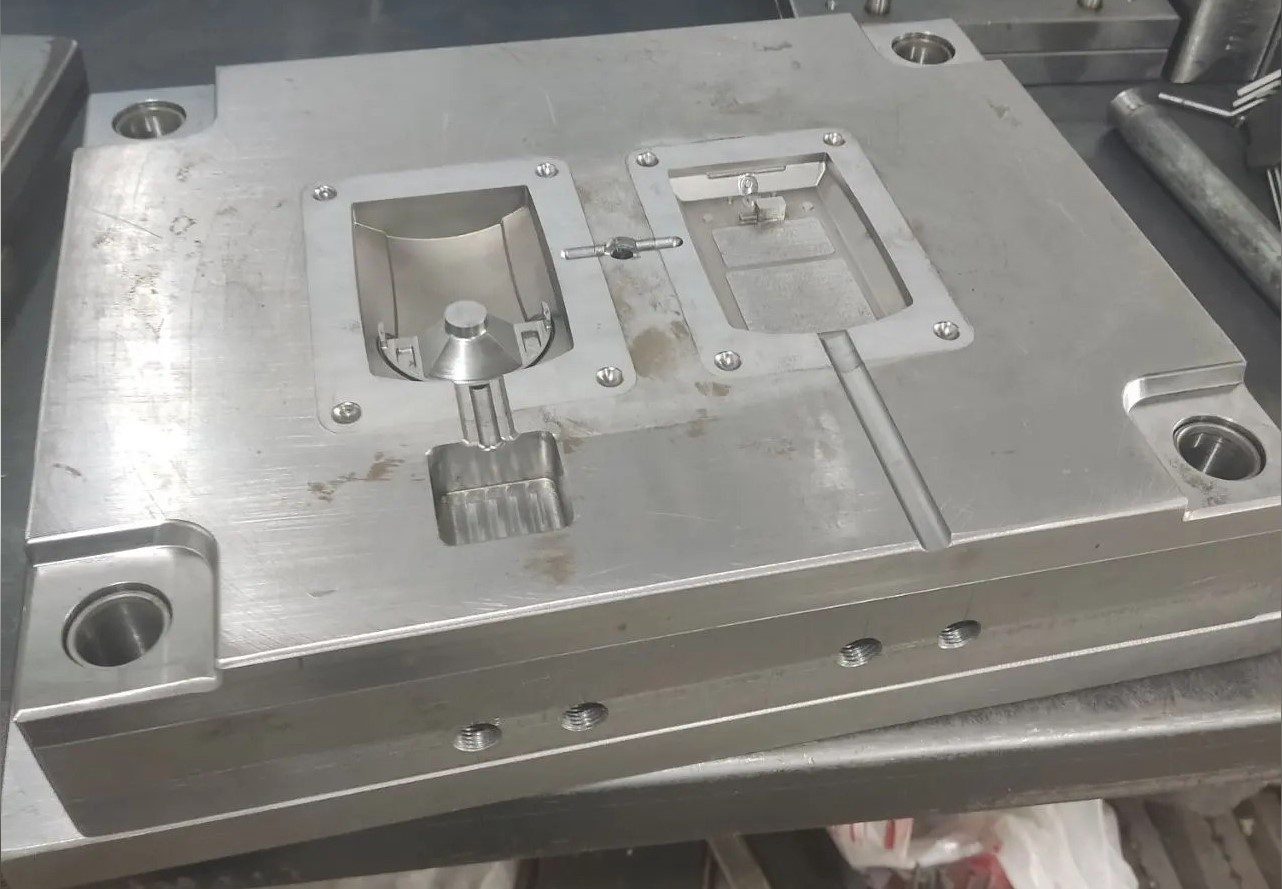

در این پروژه، قالب تزریق پلاستیک چشمی دزدگیر طراحی و ساخته شد. قالب دو حفره دارد؛ یک حفره برای قسمت رویی قطعه و حفره دیگر برای قسمت زیرین. بدنهی قالب از فولاد Mo40 چینی ساخته شده و بخشهای مهم و حساس با اینسرت فولاد 2312 اکراینی تقویت شدهاند تا دوام و کیفیت سطح در طول تولید انبوه حفظ شود.

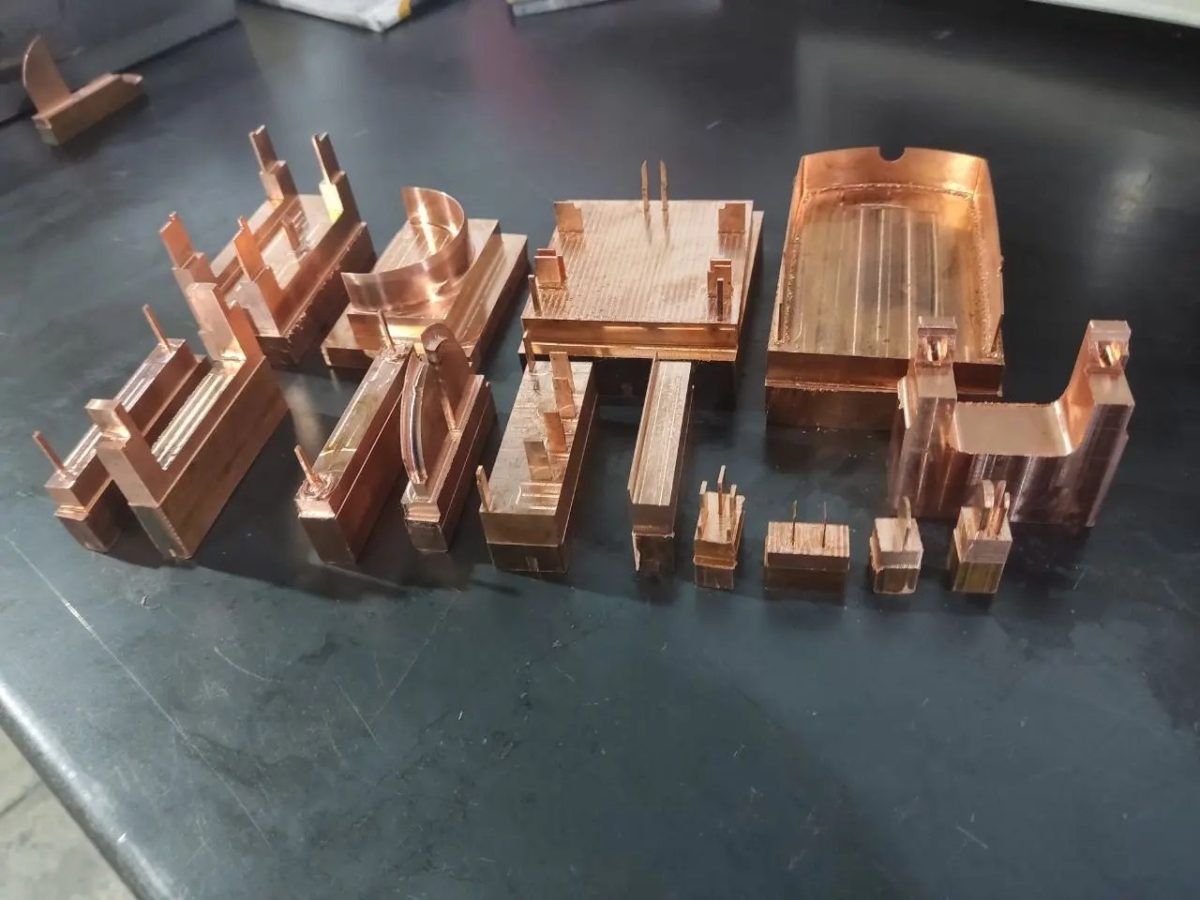

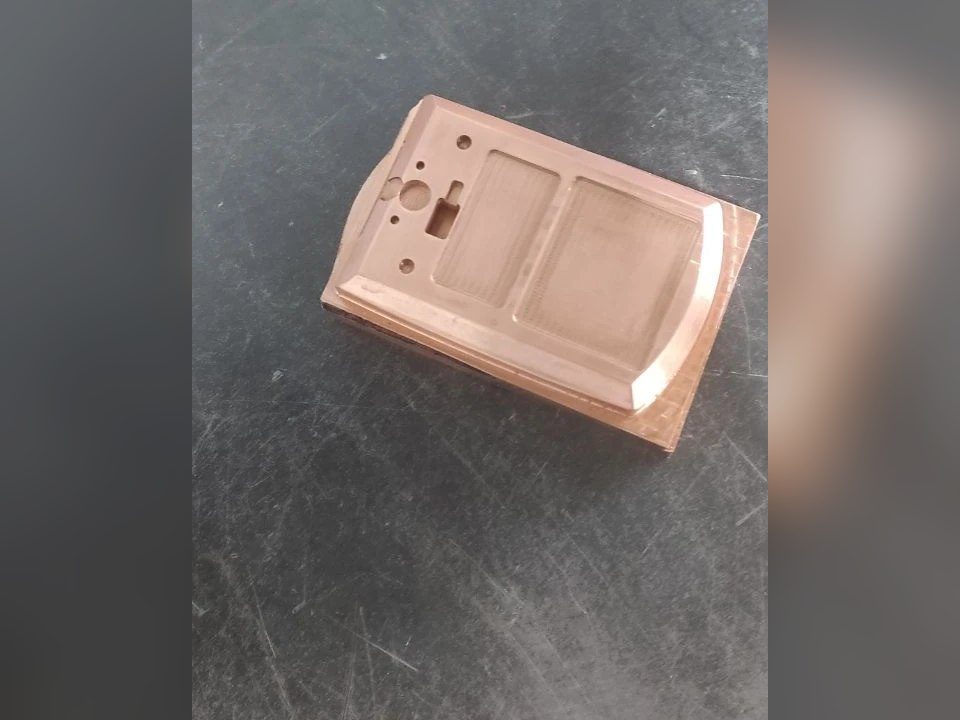

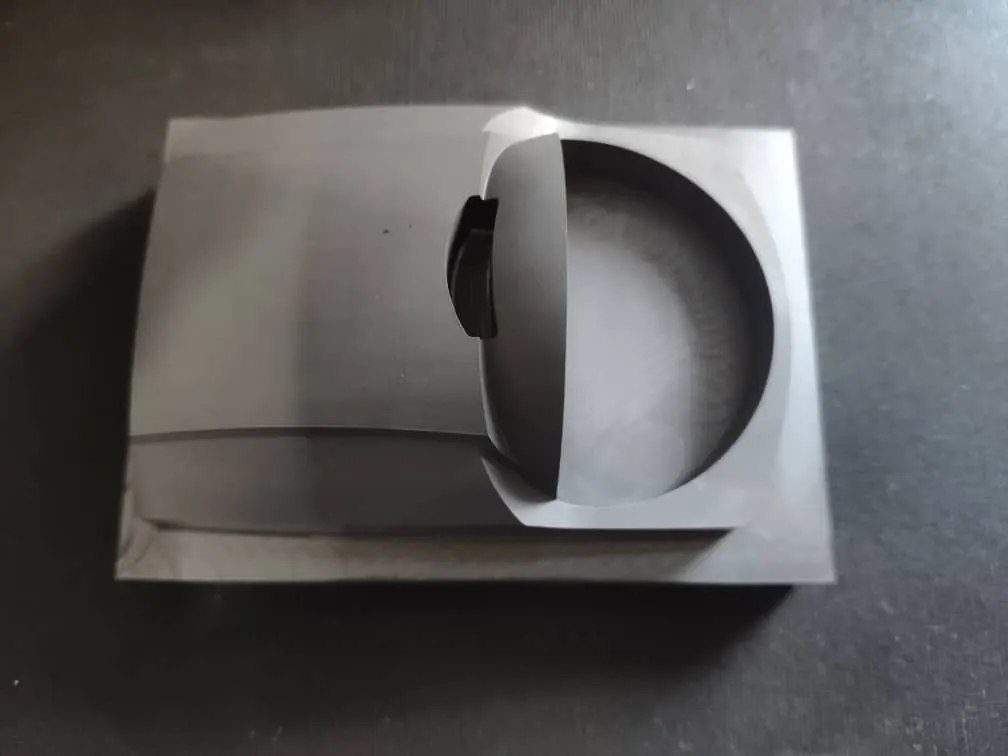

حفرهها با استفاده از مدل مسی و الکترود گرافیت یکتکه، به روش اسپارک (EDM) و با ماشینکاری CNC ساخته شدند تا ماتبندی دقیق و مورد نظر روی سطح قطعه ایجاد شود.
طراحی گیت بهصورت سوزنی و از بغل قطعه در نظر گرفته شد تا اثر گیت روی سطح نمایان قطعه باقی نماند، و در عین حال امکان تزریق پرفشار هم فراهم باشد. برای خروج قطعه، از مکانیزم کجپران استفاده شده که تمامی کجپرانها با دقت بالا و به روش وایرکات ساخته شدند.
