قالب تزریق پلاستیک واشر پلی یورتان

نمونه‌کار: طراحی و ساخت قالب واشر پلی یورتان

این پروژه یکی از نمونه‌کارهای کارگاه قالب‌سازی مولدپلاس است که برای تولید واشرهایی از جنس پلی یورتان (PU) طراحی و ساخته شده است. پلی یورتان به دلیل خاصیت الاستیک و مقاومت بالا در برابر سایش و ضربه، در بسیاری از صنایع (از جمله آب‌بندی، لوله‌کشی صنعتی و قطعات لرزه‌گیر) به‌عنوان یک ماده‌ی پرکاربرد شناخته می‌شود.

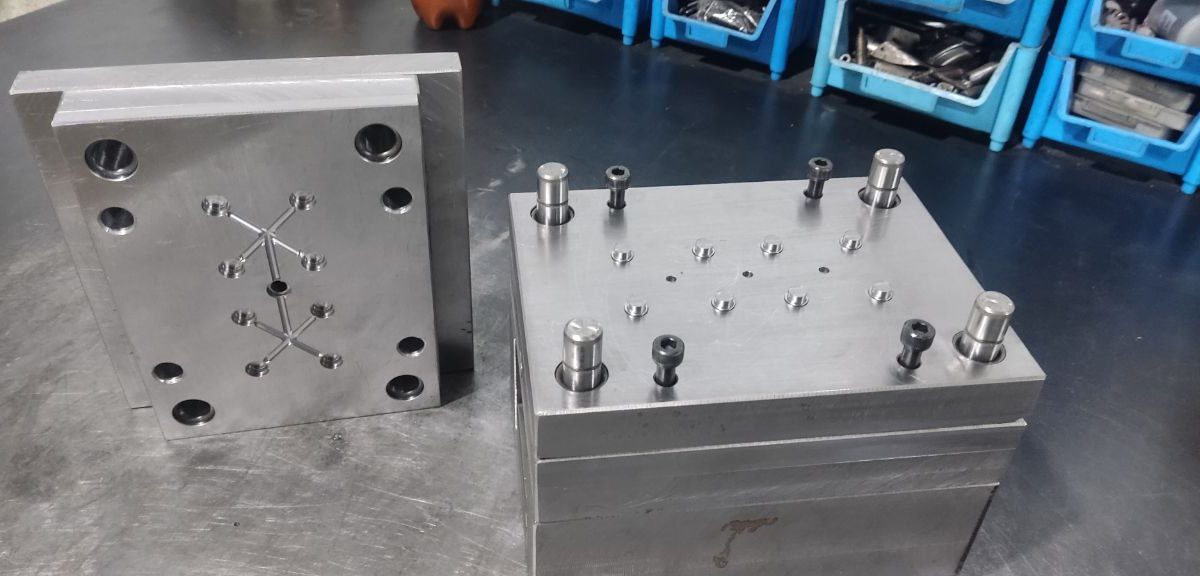

مشخصات فنی قالب

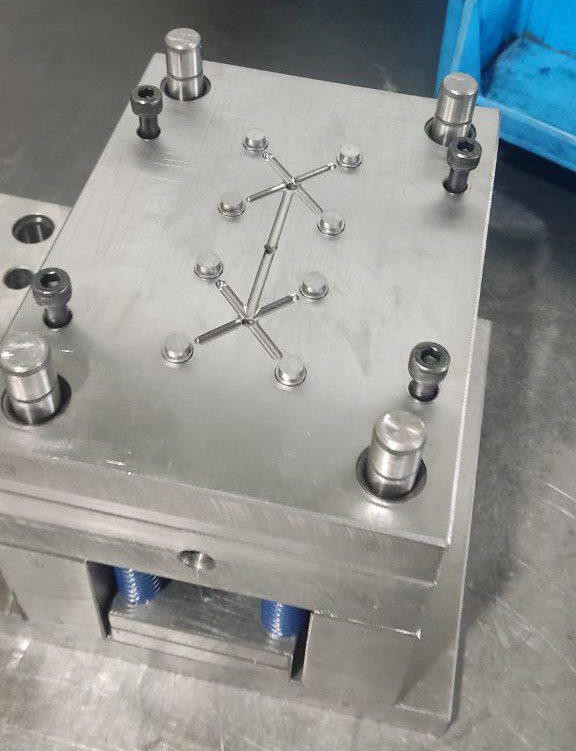

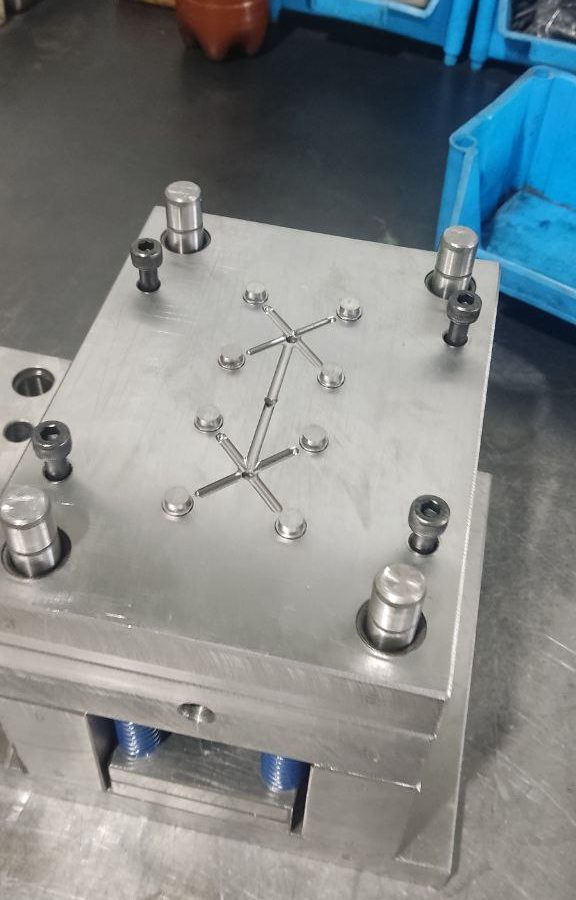

سیستم راهگاه: راهگاه سوزنی (Pin-point Gate)

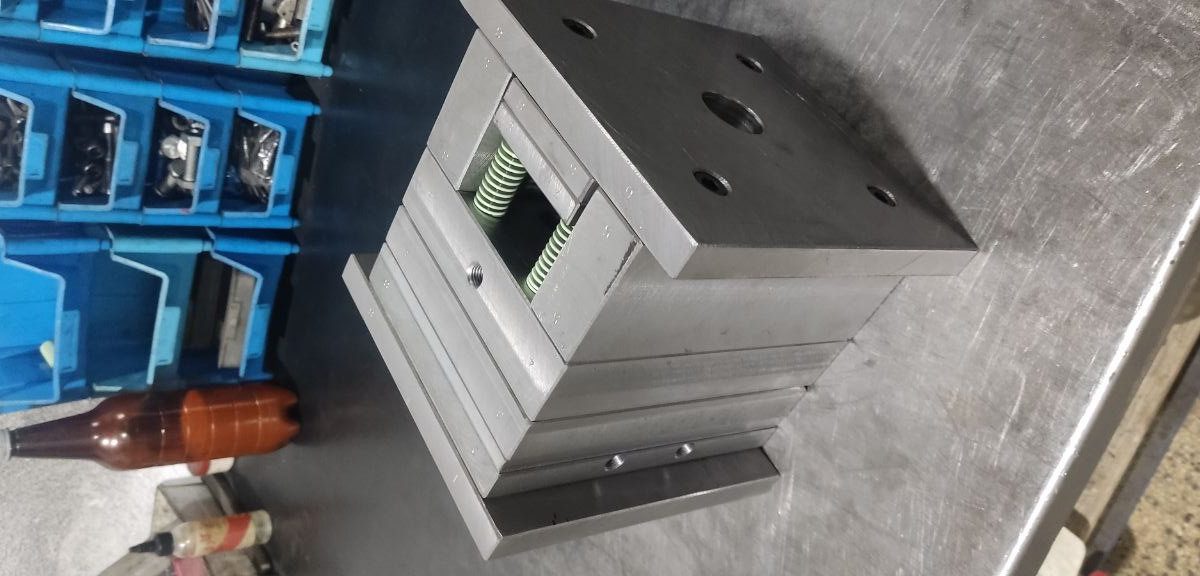

مکانیزم پران: فول پران (Full Ejector System)
جنس قالب: فولاد Mo40

استفاده از راهگاه سوزنی در این پروژه به این دلیل انتخاب شد که ورود مواد به داخل حفره را با دقت بیشتری کنترل می‌کند و اثر گیت روی سطح قطعه‌ی نهایی را به حداقل می‌رساند؛ نکته‌ای که برای قطعات آب‌بندی مانند واشر اهمیت بالایی دارد.

چالش اصلی پروژه

بزرگ‌ترین چالش این پروژه، ماهیت خودِ ماده‌ی پلی یورتان بود. این ماده به دلیل نرمی و خاصیت الاستیک بالا، در مرحله‌ی پران‌شدن قطعه از قالب، به‌راحتی دچار آسیب یا تغییر شکل می‌شد. برای رفع این مشکل، تیم فنی مولدپلاس طی سه مرحله تست پارامترهای پران (شامل سرعت، زمان و نیروی پین‌های پران) را تنظیم و بهینه کرد تا در نهایت به قطعه‌ای بدون آسیب و مطابق با استاندارد مورد نظر مشتری رسید.

این تجربه نشان می‌دهد که ساخت قالب برای مواد نرم و الاستیک، حتی در طراحی‌های نسبتاً ساده، نیازمند دقت و آزمون‌وخطای فنی است تا کیفیت نهایی قطعه تضمین شود.

قالب نهایی با موفقیت قطعه‌ی مطلوب مشتری را تولید کرد و آماده‌ی بهره‌برداری در خط تولید شد.
