ساخت قالب تزریق پلاستیک شفت صنعتی

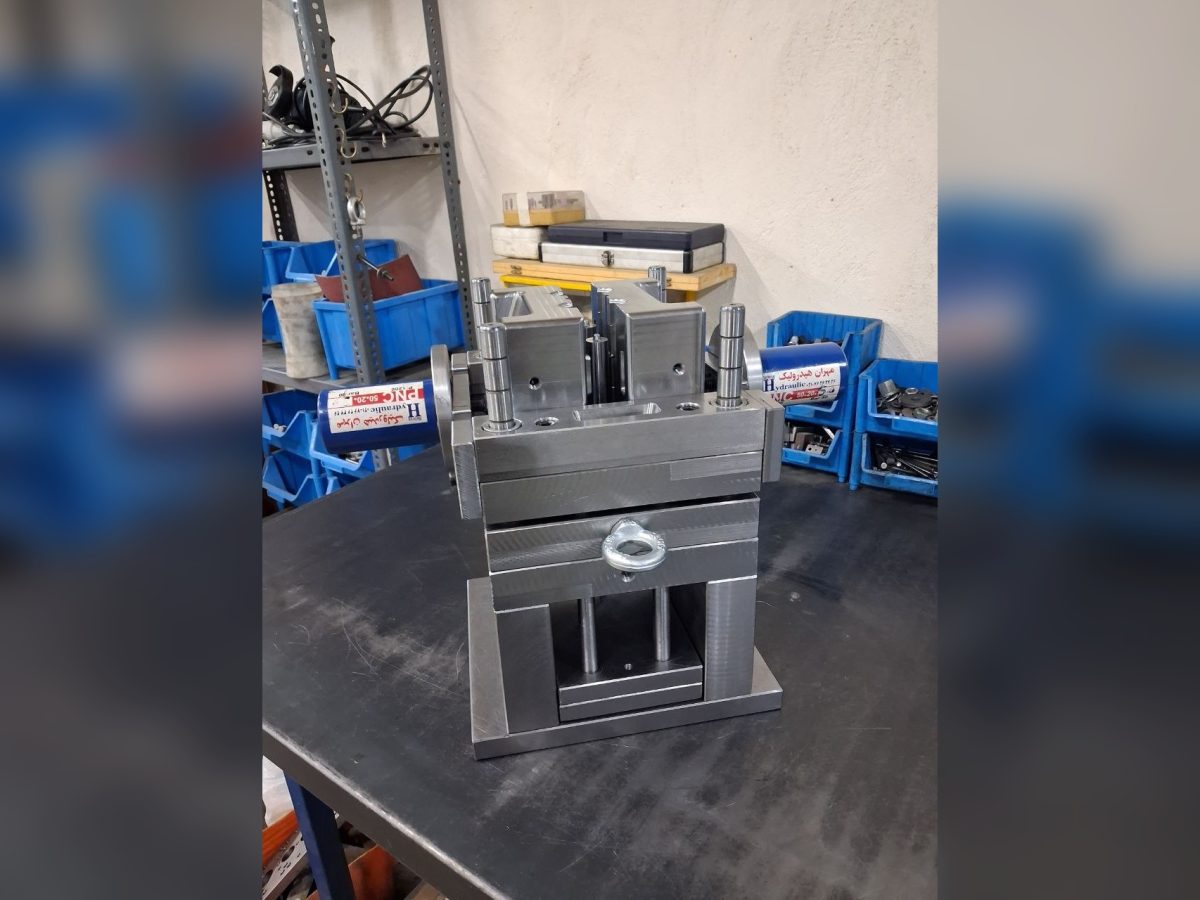

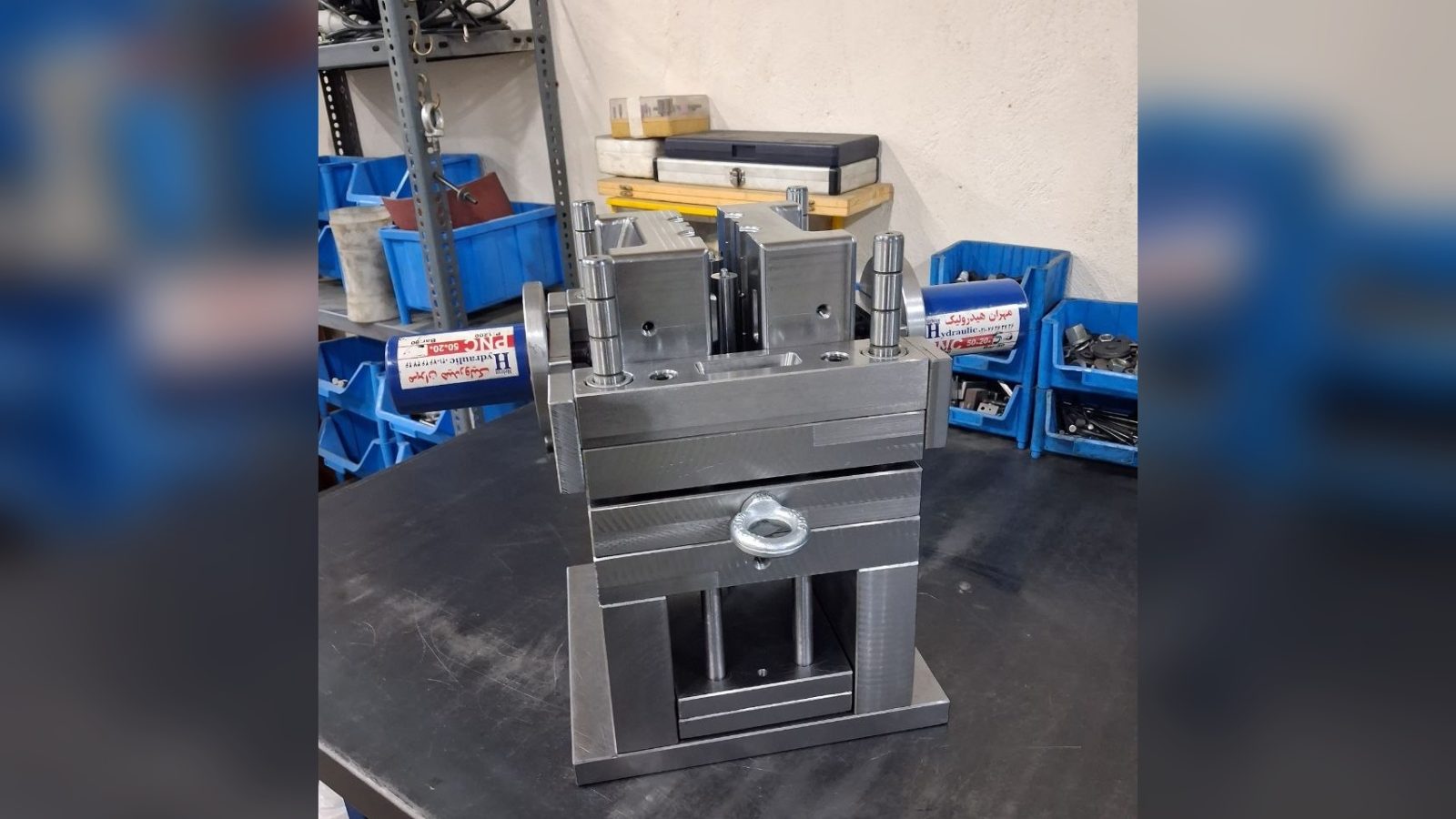

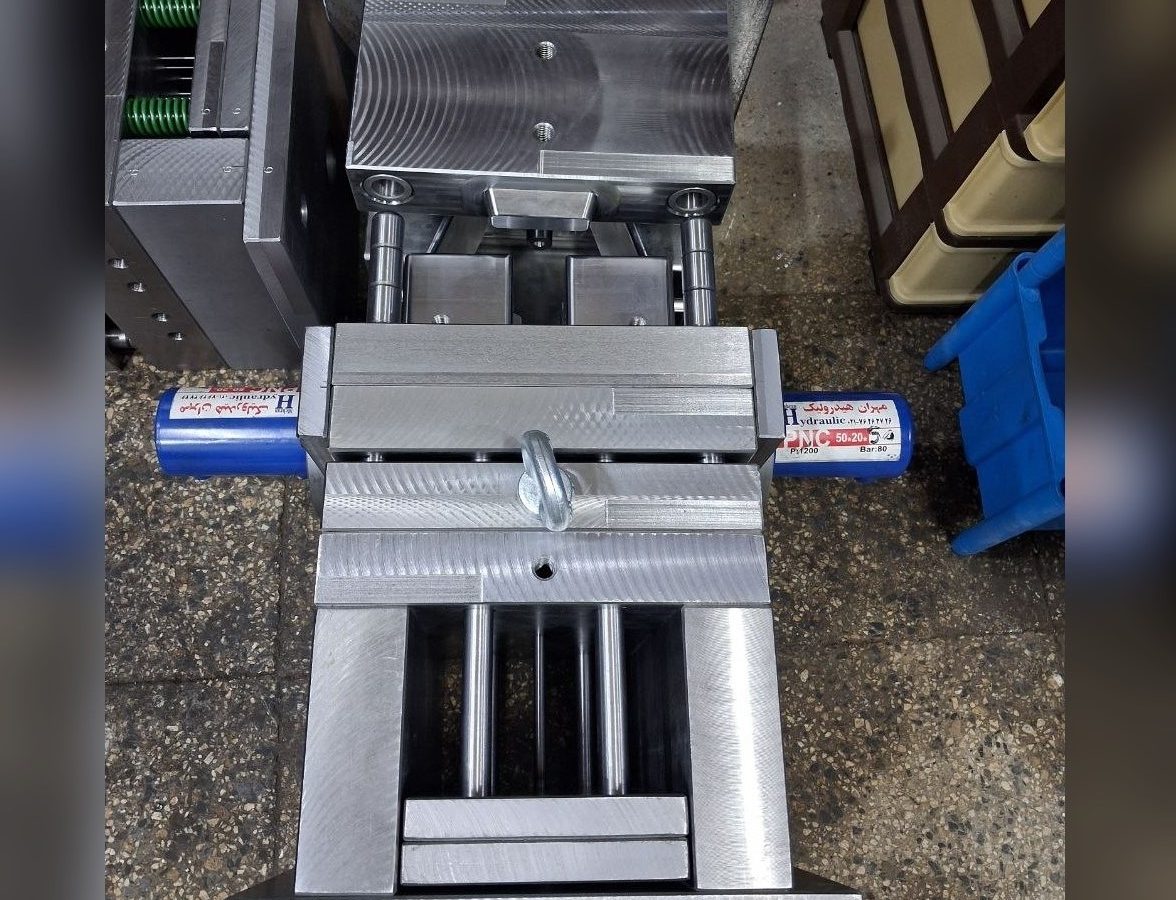

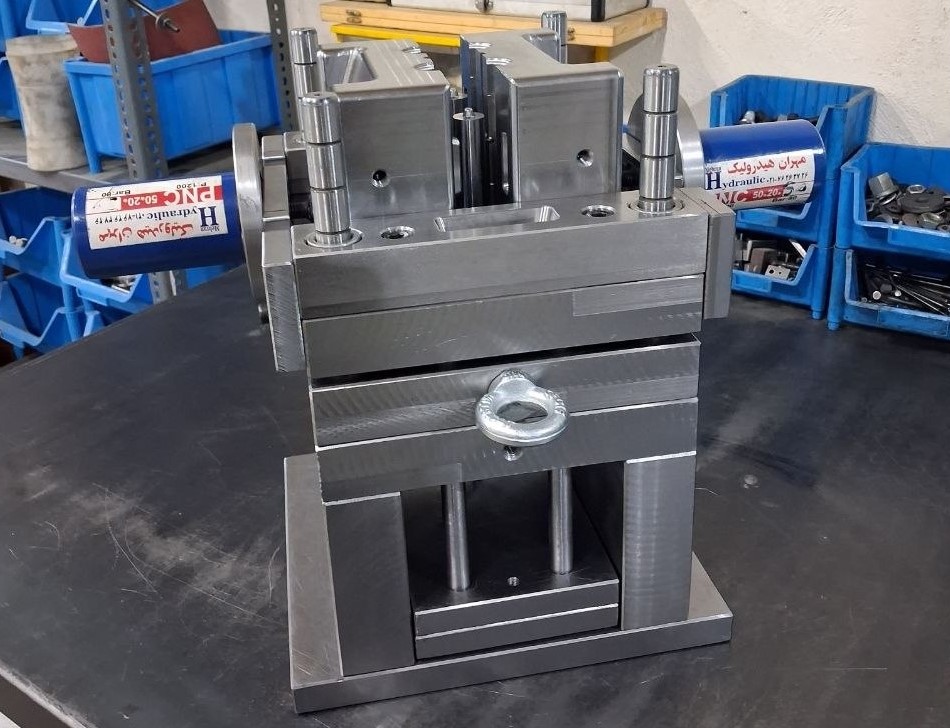

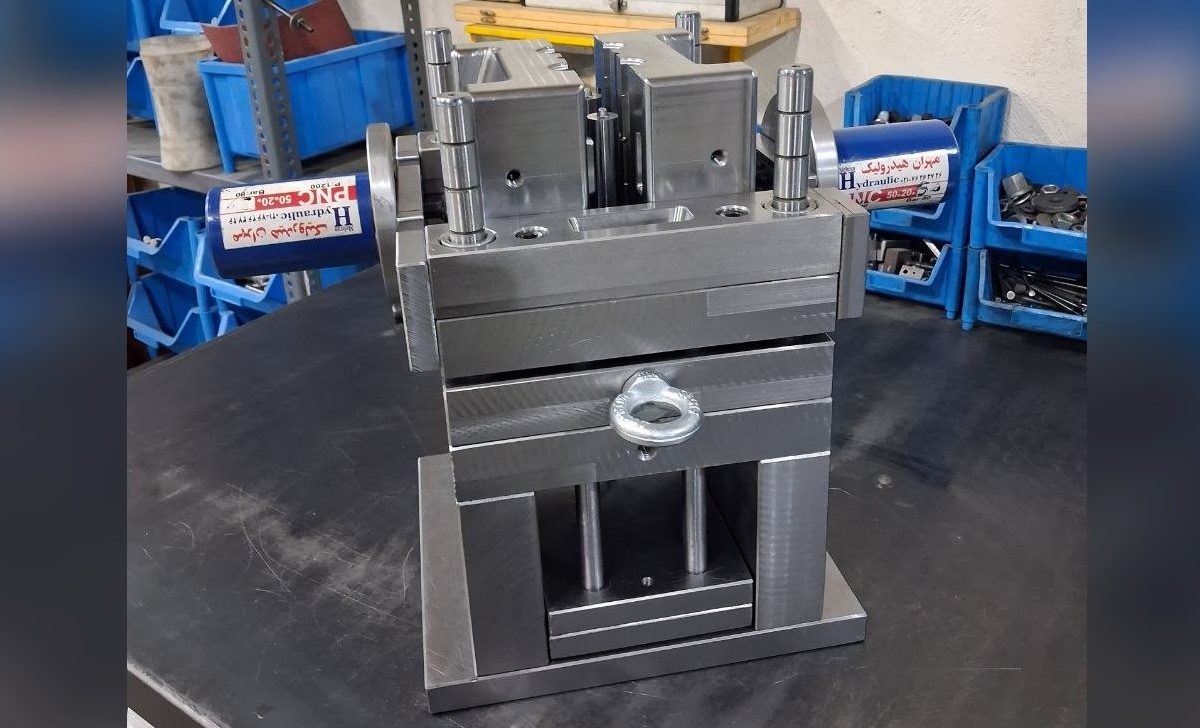

قالب شفت صنعتی، یه قالب دوکویته با فولاد 2312 چینی است. مکانیزم پران به‌صورت جناقی و کف‌پران طراحی شده، و خروج قطعه کاملاً به‌صورت فول‌اتومات انجام می‌شه. برای حرکت خطی کشویی‌ها از جک هیدرولیک استفاده شده. به‌منظور اینکه فشار تزریق هیچ‌گونه پلیسه‌ای روی قطعه ایجاد نکنه، گوه‌های اصلی قالب به‌صورت یکپارچه طراحی و سی‌ان‌سی شدن. راهگاه هم به‌صورت سوزنی در سینه‌ی کشویی‌ها ایجاد شده تا اثری از راهگاه روی سطح قطعه باقی نمونه.

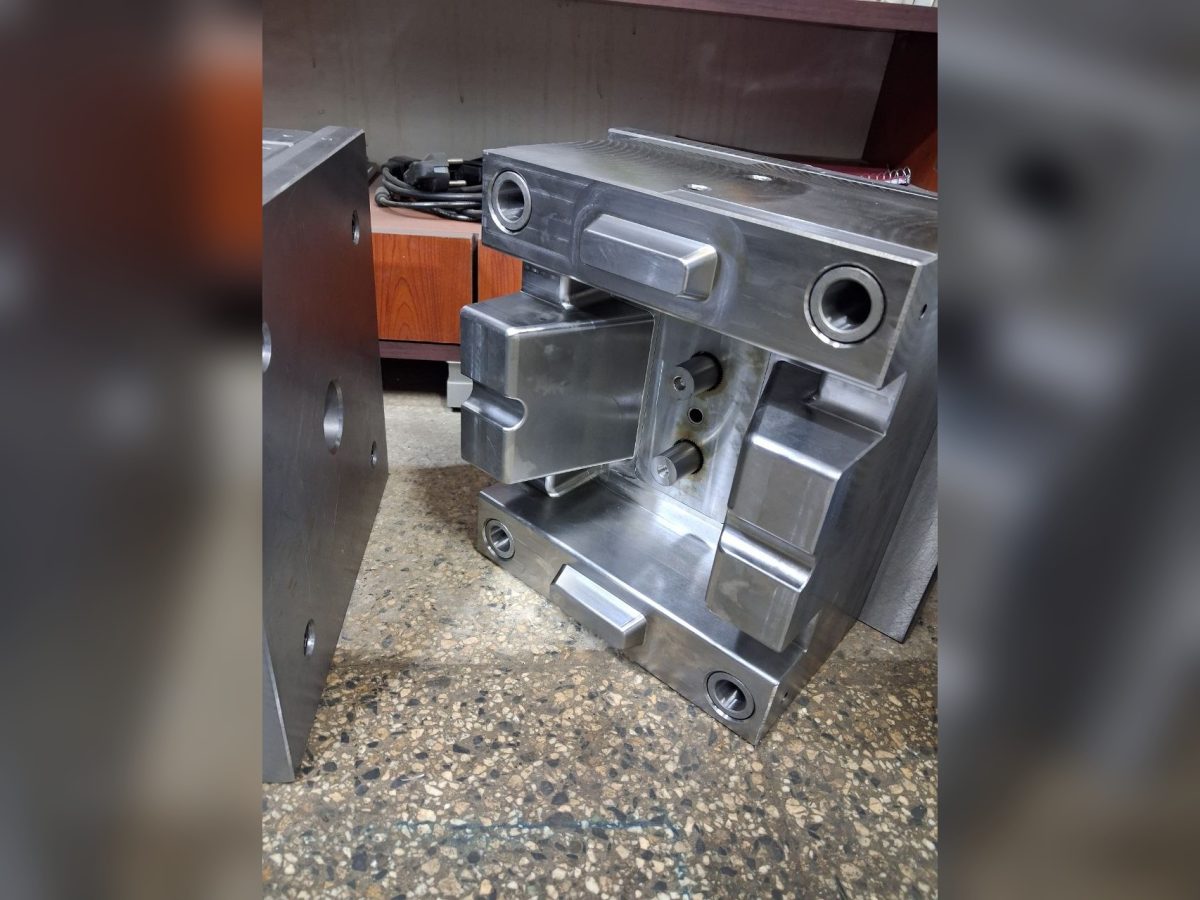

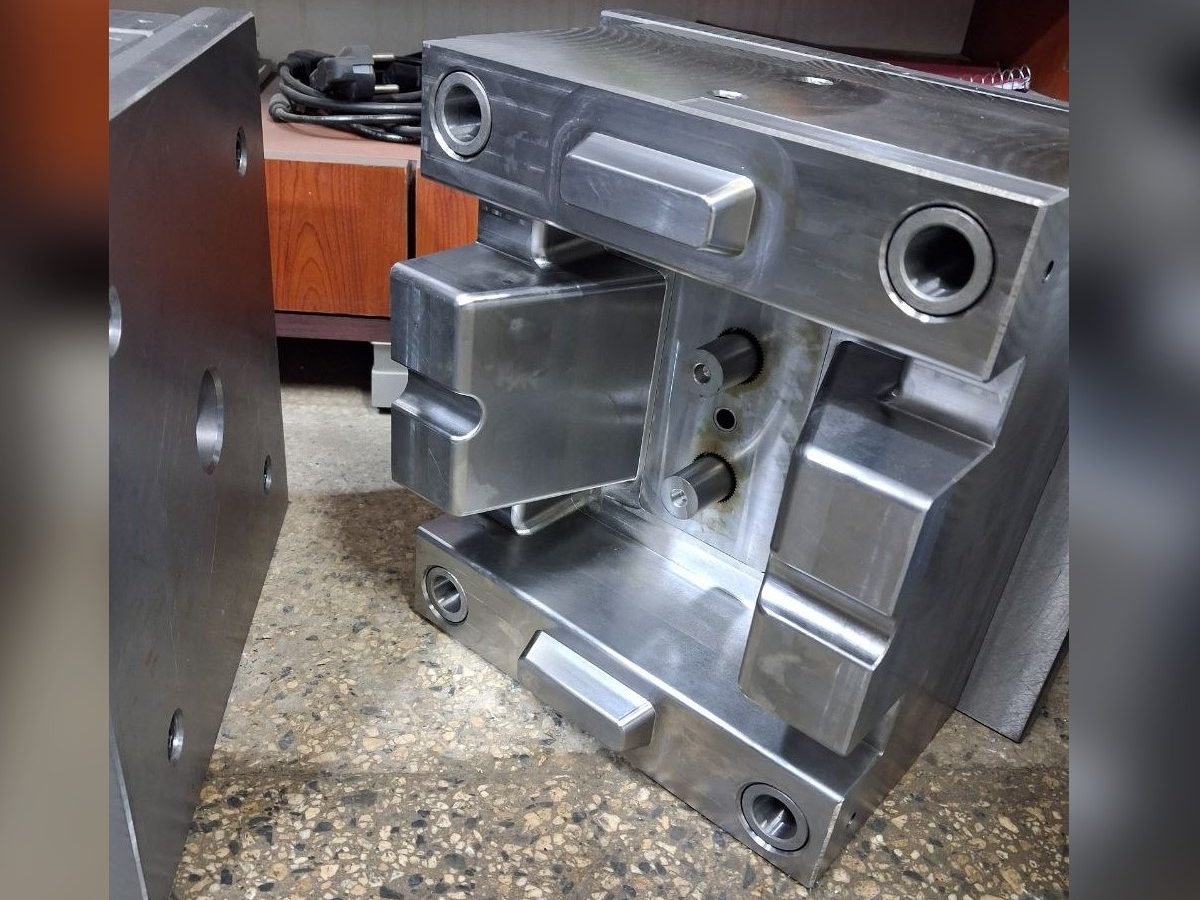

بخش چرخ‌دنده در سمت ماده به‌صورت اینسرت طراحی و با وایرکات ساخته شده تا هم حداکثر ظرافت به ‌دست بیاد و هم بهترین عملکرد در زمان مونتاژ با سایر قطعات وابسته تضمین بشه.
در این قالب سه نوع قفل به‌کار رفته تا در زمان تزریق هیچ مشکلی پیش نیاد و کیفیت محصول در تمام مراحل تولید ثابت بمونه: دو قفل در سینه‌ی کشویی‌ها، دو قفل بین کف‌پران و ماده، و دو قفل بین سمبه‌های بلند سمت نر و اینسرت‌های سمت ماده. برای رسیدن به بالاترین کیفیت انطباقی و مونتاژی هم در تمام قسمت‌های قالب (سمبه‌ها، کشویی‌ها و صفحات مختلف) مسیر راه‌آب برای خنک‌کاری تعبیه شده.

با توجه به تعداد بالای مکانیزم‌های متحرک (کشویی، جناقی، کف‌پران) و نیاز به دقت بالا در قطعه‌ی چرخ‌دنده‌ای، اطمینان از عدم ایجاد پلیسه و هماهنگی کامل بین تمام این مکانیزم‌ها در لحظه‌ی تزریق، چالش اصلی این پروژه بود.

با طراحی یکپارچه و سی‌ان‌سی‌کاری گوه‌های اصلی، استفاده از قفل‌های متعدد در نقاط حساس (کشویی‌ها، کف‌پران، سمبه‌ها) و تعبیه‌ی مسیر خنک‌کاری در تمام قسمت‌های درگیر، این چالش به‌طور کامل مدیریت شد.

قالب به‌صورت کاملاً فول‌اتومات کار می‌کنه، بدون هیچ پلیسه‌ای روی قطعه، و قسمت چرخ‌دنده‌ی اینسرت‌شده هم در زمان مونتاژ با سایر قطعات، بهترین عملکرد و انطباق رو داره.
