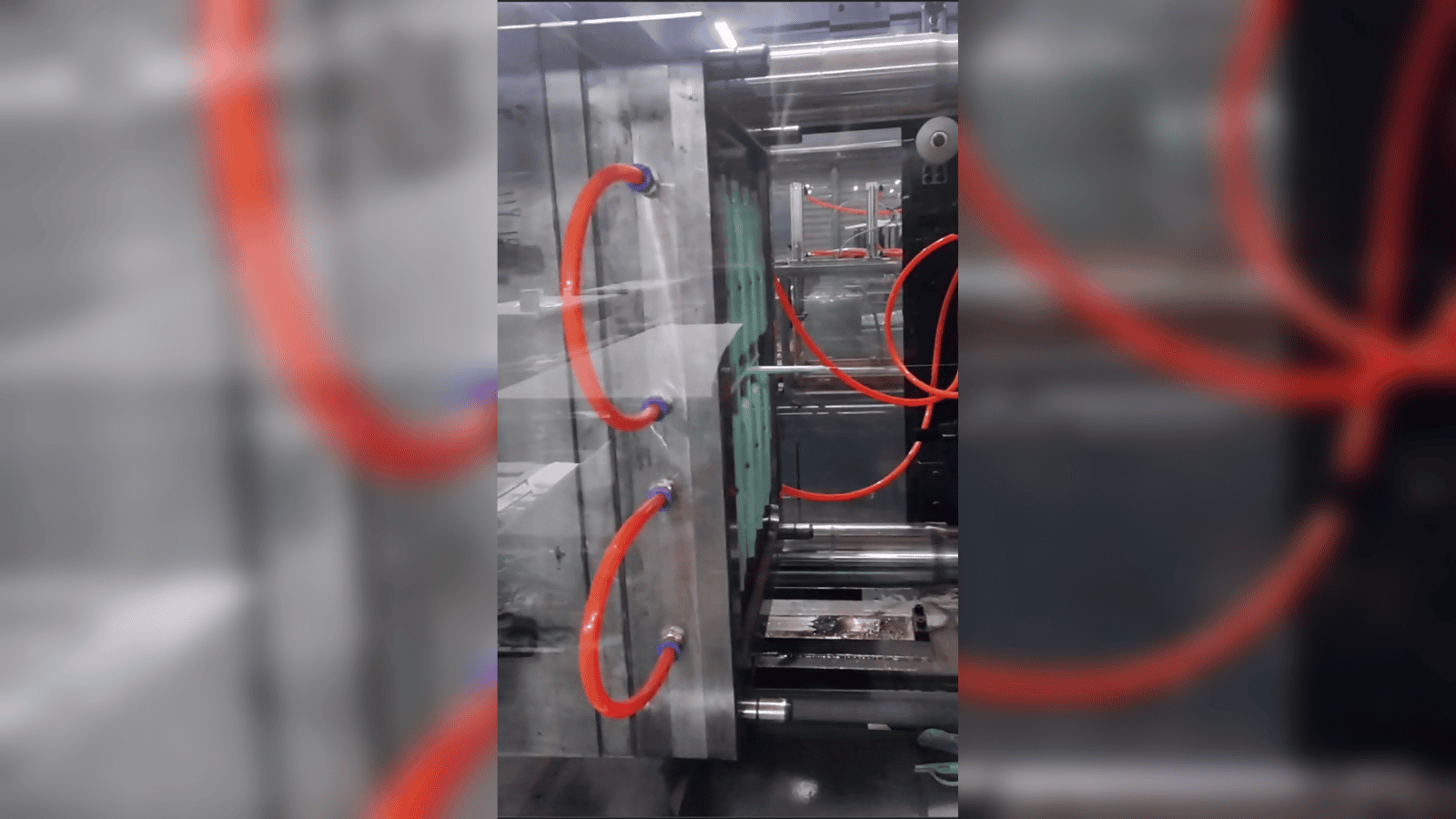

ساخت قالب تزریق پلاستیک فندک آشپزخانه

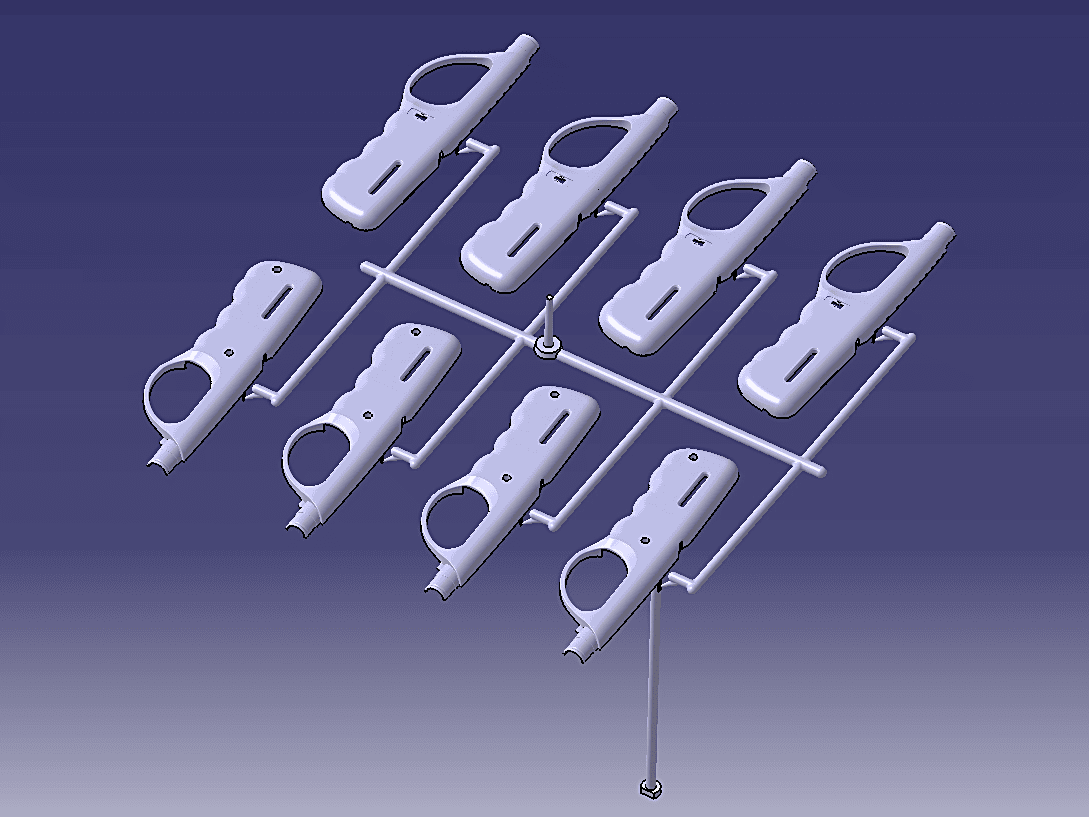

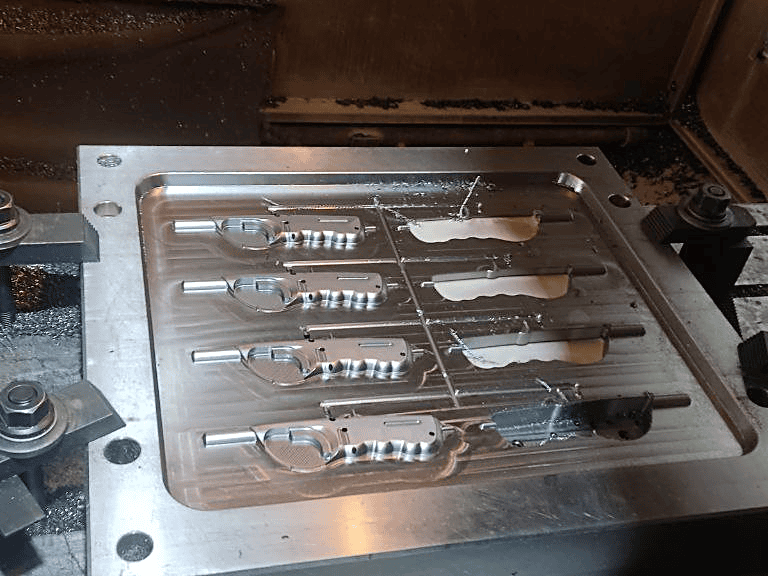

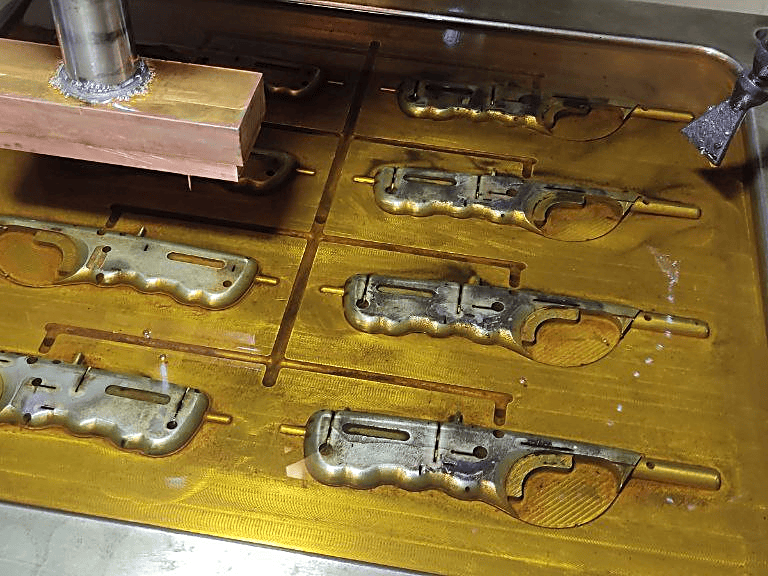

قالب فندک آشپزخانه یکی از پروژه‌های چالش‌برانگیز کارگاه مولدپلاس بوده که برای تولید انبوه و با تیراژ بالا طراحی و ساخته شده است. این قالب به ‌صورت ۸ حفره طراحی شده — چهار حفره برای بدنه (زیره) فندک و چهار حفره برای قسمت رویه — که امکان تولید همزمان چهار عدد بدنه کامل فندک در هر سیکل تزریق را فراهم می‌کند. قالب فندک آشپزخانه با فولاد 2312 اکراینی ساخته شده تا در تیراژ انبوه، هم عمر بالا داشته باشد و هم پولیش آینه‌ای روی سطوح ظاهری آن قابل دستیابی باشد.

چالش اول، جلوگیری از باقی‌ماندن اثر راگا روی ظاهر قطعه بود، چرا که فندک آشپزخانه قطعه‌ای با ظاهر حساس محسوب می‌شود. چالش دوم، رساندن مواد به‌صورت یکنواخت و بدون افت فشار به تمامی هشت حفره بود.

برای چالش اول، از راگای سوزنی از سمت نر استفاده شد؛ به این ترتیب محل ورود مواد در پشت قطعه قرار می‌گیرد و هیچ اثری روی سطح ظاهری باقی نمی‌ماند. برای چالش دوم، از نرم‌افزار مولدفلو برای آنالیز جریان مواد استفاده کردیم؛ این آنالیز هم پرت مواد را کاهش داد (با طراحی راگای کوچک‌تر) و هم ورود مواد را با فشار بیشتر و یکنواخت‌تر به حفره‌ها ممکن کرد.

با این راه‌حل‌ها، قالب توانست بدون اثر راگا روی ظاهر قطعه و با پرشدگی یکنواخت تمامی حفره‌ها کار کند — نتیجه‌ای که راندمان تولید را به حدود ۱۲ فندک کامل در دقیقه رساند.
