ساخت قالب تزریق پلاستیک آژیر پیزو

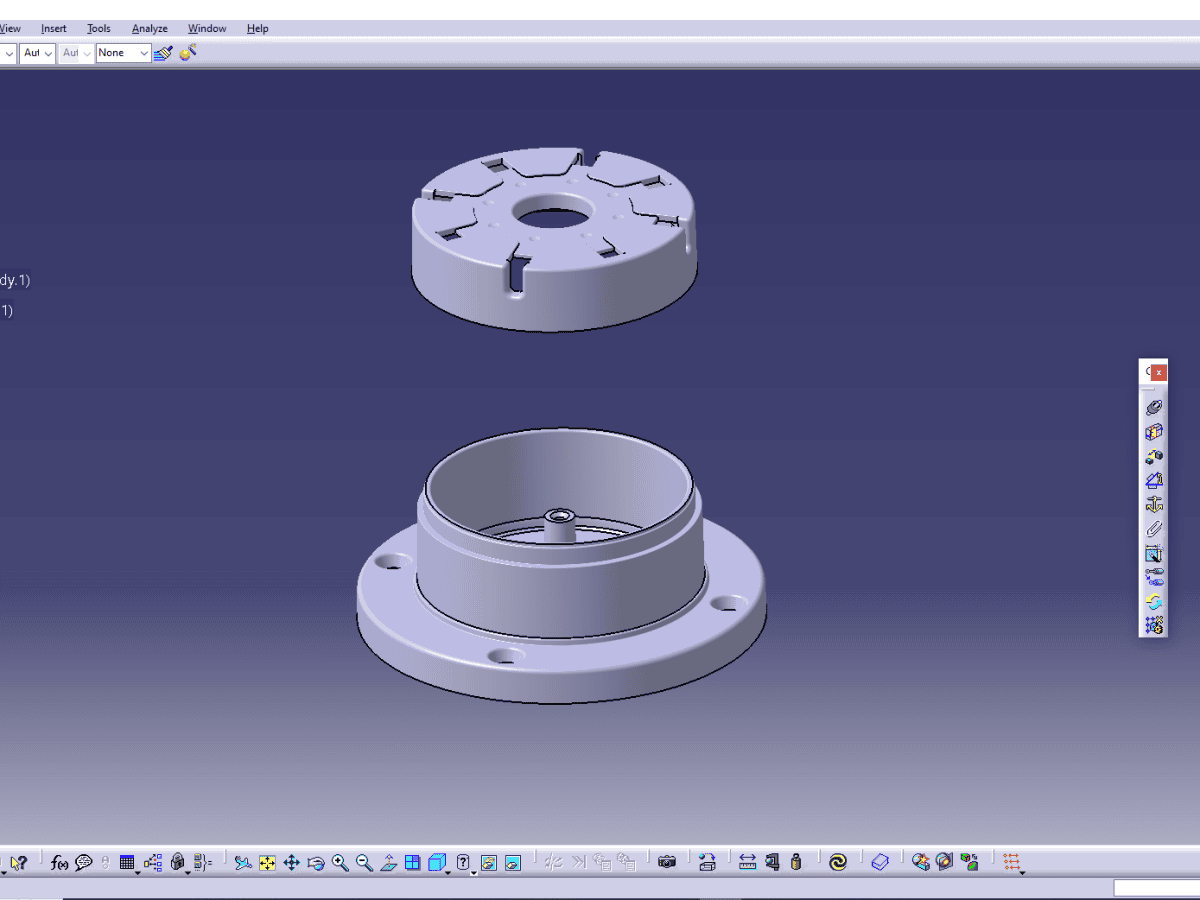

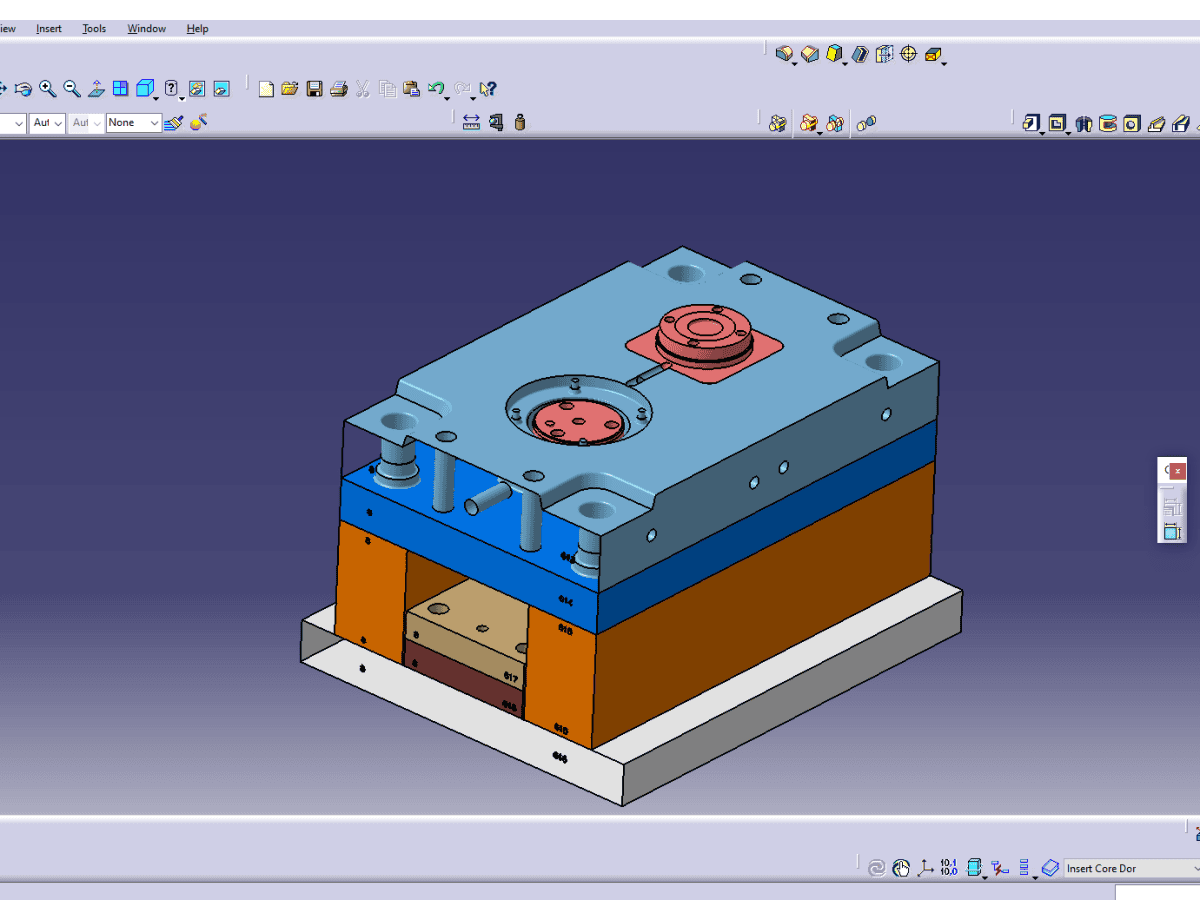

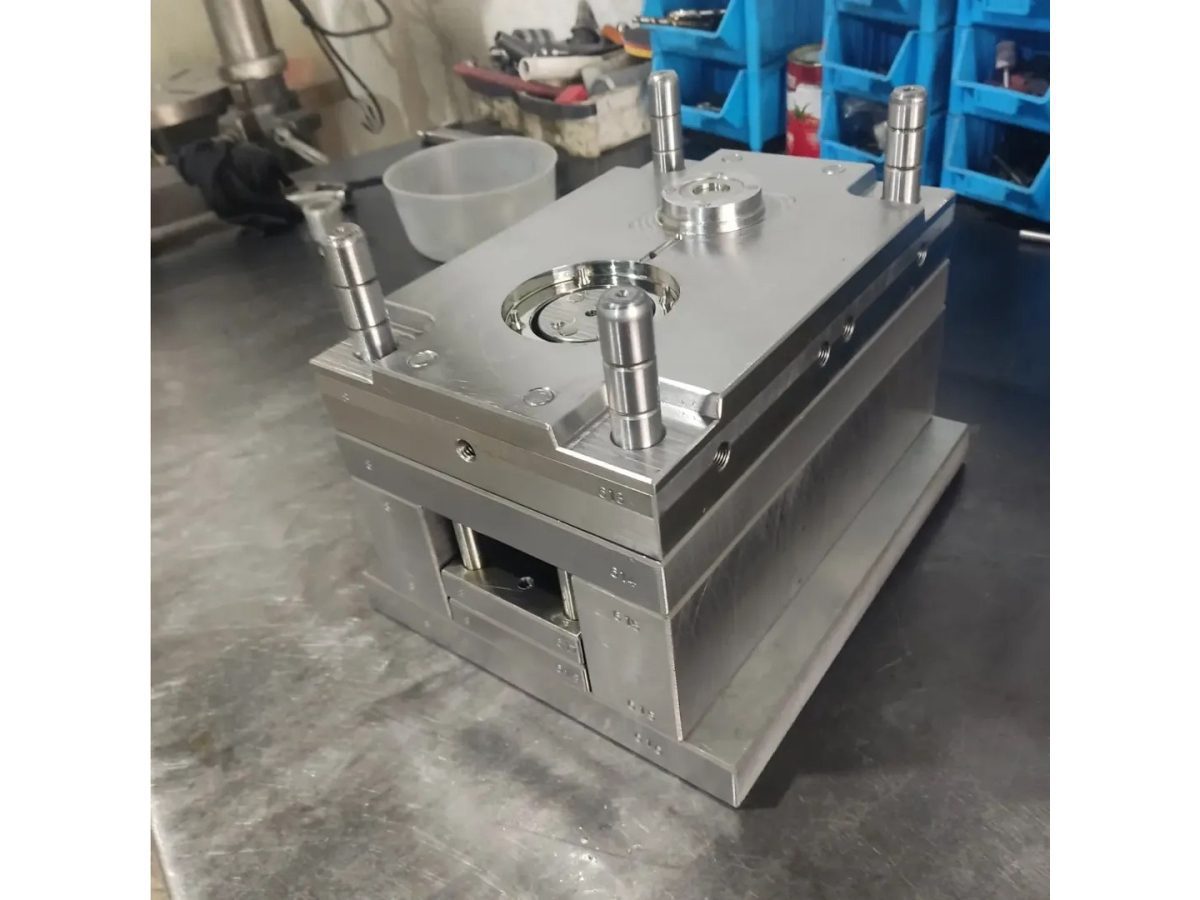

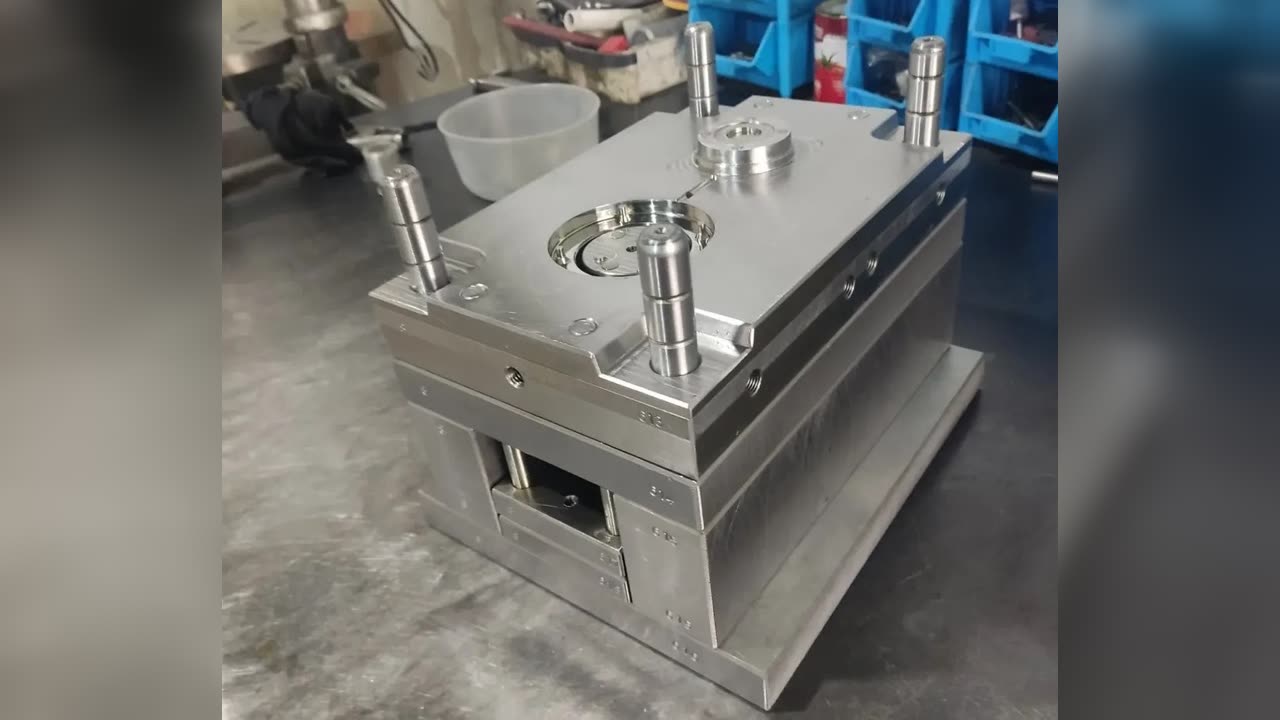

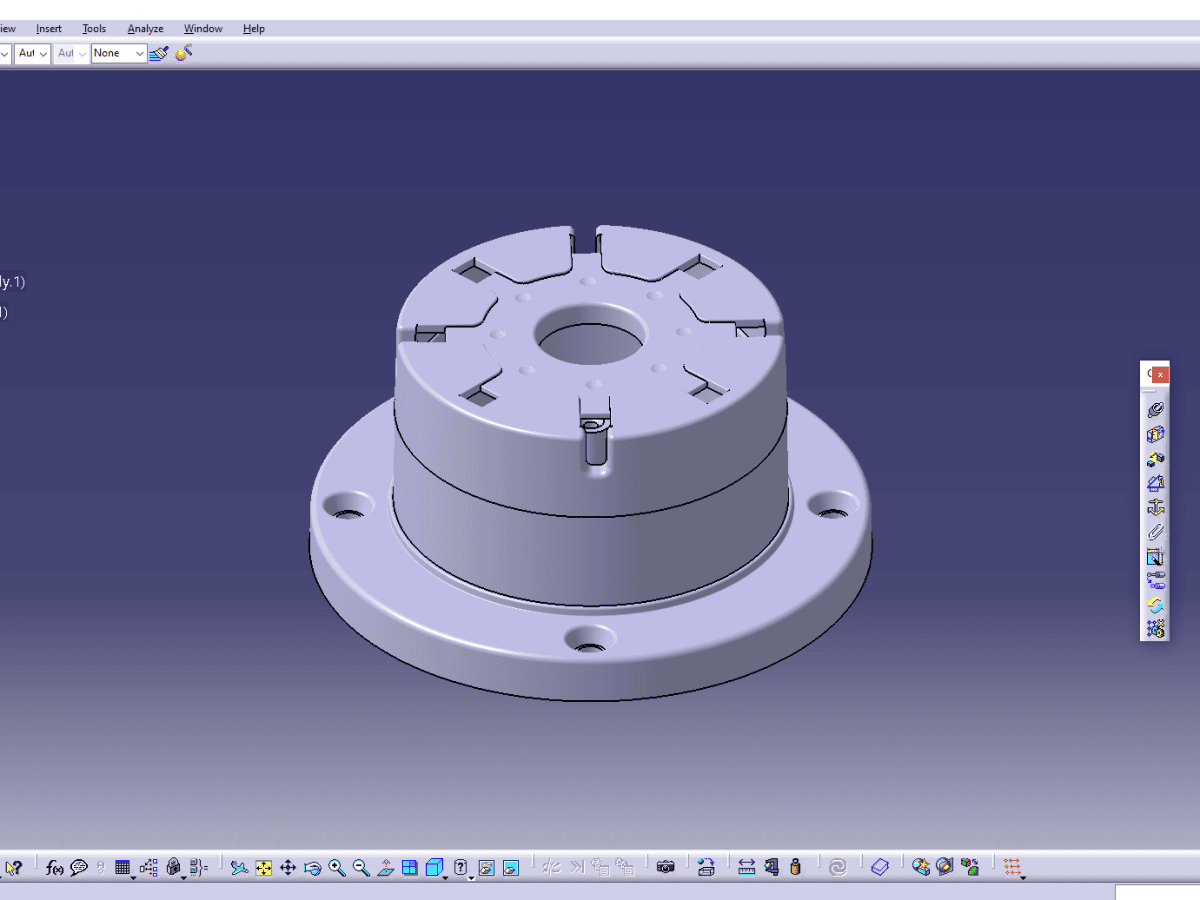

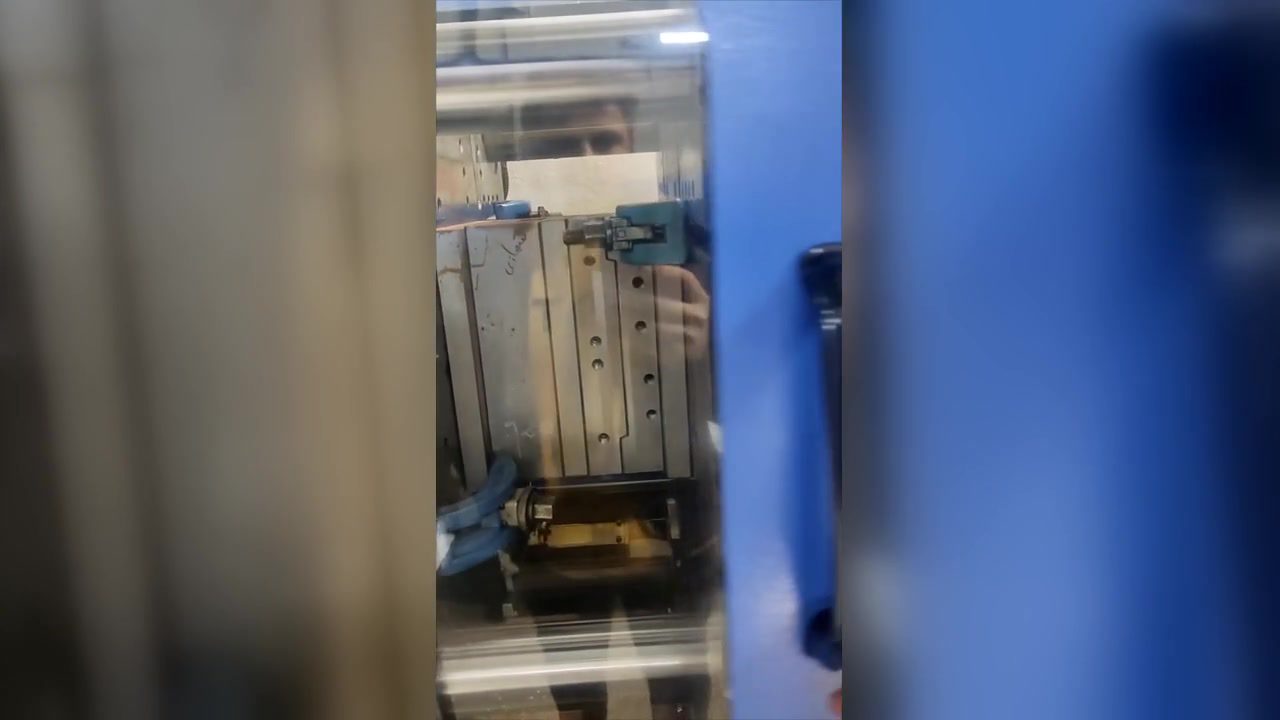

این قالب برای تولید بدنه و درب یک آژیر پیزو طراحی و ساخته شده — یه قالب خانواده دو کویته که هر کویته یه قطعه‌ی متفاوت (درب آژیر و بدنه آژیر) رو در یک سیکل تزریق تولید می‌کنه. جنس قطعات ABS، بدنه‌ی قالب از فولاد ۲۳۱۲، و سیستم پران قطعه به‌صورت فول پران طراحی شده.

چون درب و بدنه‌ی آژیر وزن و حجم متفاوتی داشتن، توی سیکل تزریق قطعه‌ی کوچیک‌تر (درب) زودتر از قطعه‌ی بزرگ‌تر (بدنه) پر می‌شد. این عدم‌هم‌زمانی پرشدن باعث می‌شد یا کویته‌ی کوچیک بیش‌ازحد فشرده بشه، یا کویته‌ی بزرگ به‌درستی پر نشه — که هر دو حالت روی کیفیت نهایی قطعات تأثیر می‌ذاشت.

با شبیه‌سازی فرآیند پرشدن قالب در نرم‌افزار مولدفلو (Moldflow)، نقطه‌ی دقیق عدم‌تعادل بین دو کویته شناسایی شد. راه‌حل، طراحی یک سیستم راهگاه (Runner) نامتقارن بود — به‌جای راهگاه یکسان برای هر دو کویته، ابعاد راهگاه هر مسیر متناسب با حجم قطعه‌ی مربوطه تنظیم شد تا زمان پرشدن هر دو کویته هم‌زمان بشه.

با این طراحی، هر دو کویته به‌طور هم‌زمان و متعادل پر می‌شن؛ کیفیت قطعات (درب و بدنه) یکسان و پایدار موند و مشکل عدم‌تعادل کاملاً رفع شد.
