طراحی و ساخت قالب تزریق پلاستیک سوکت

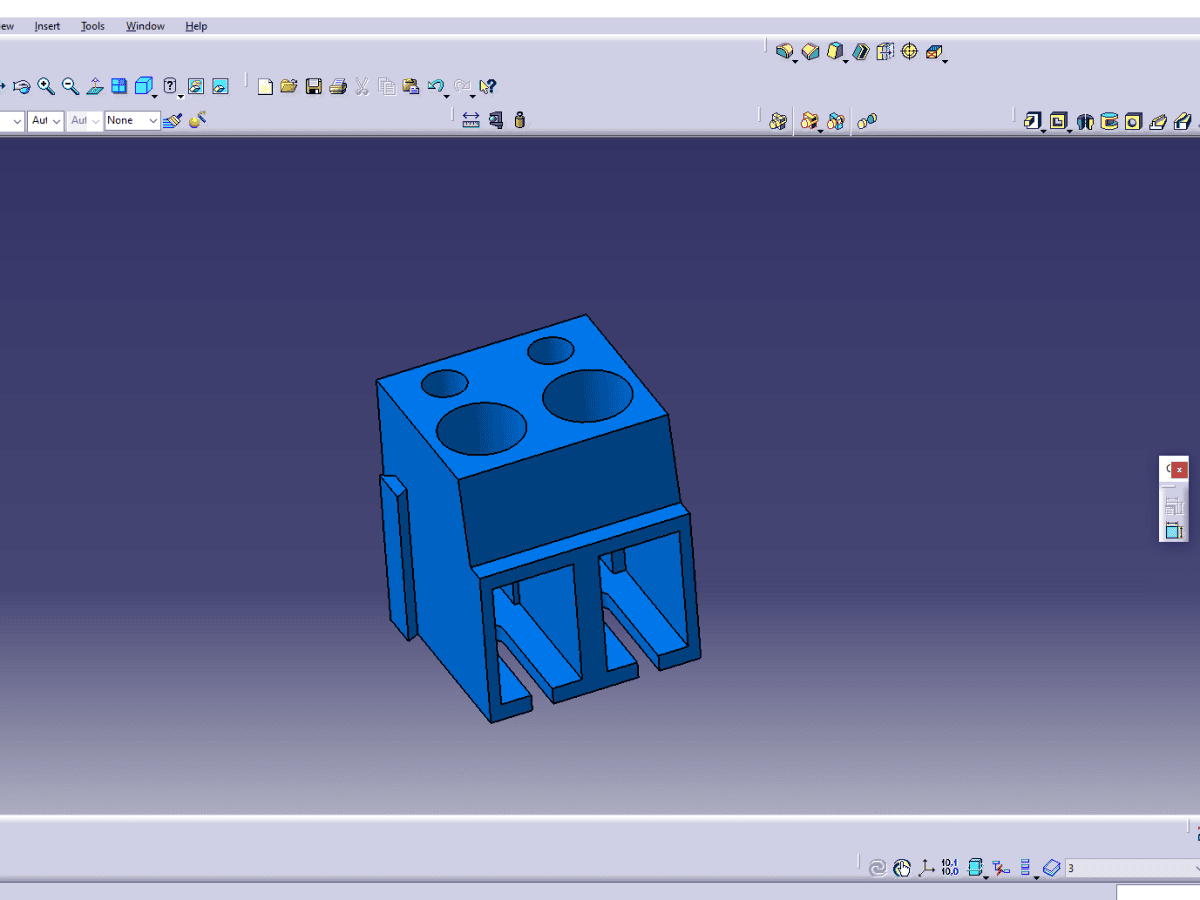

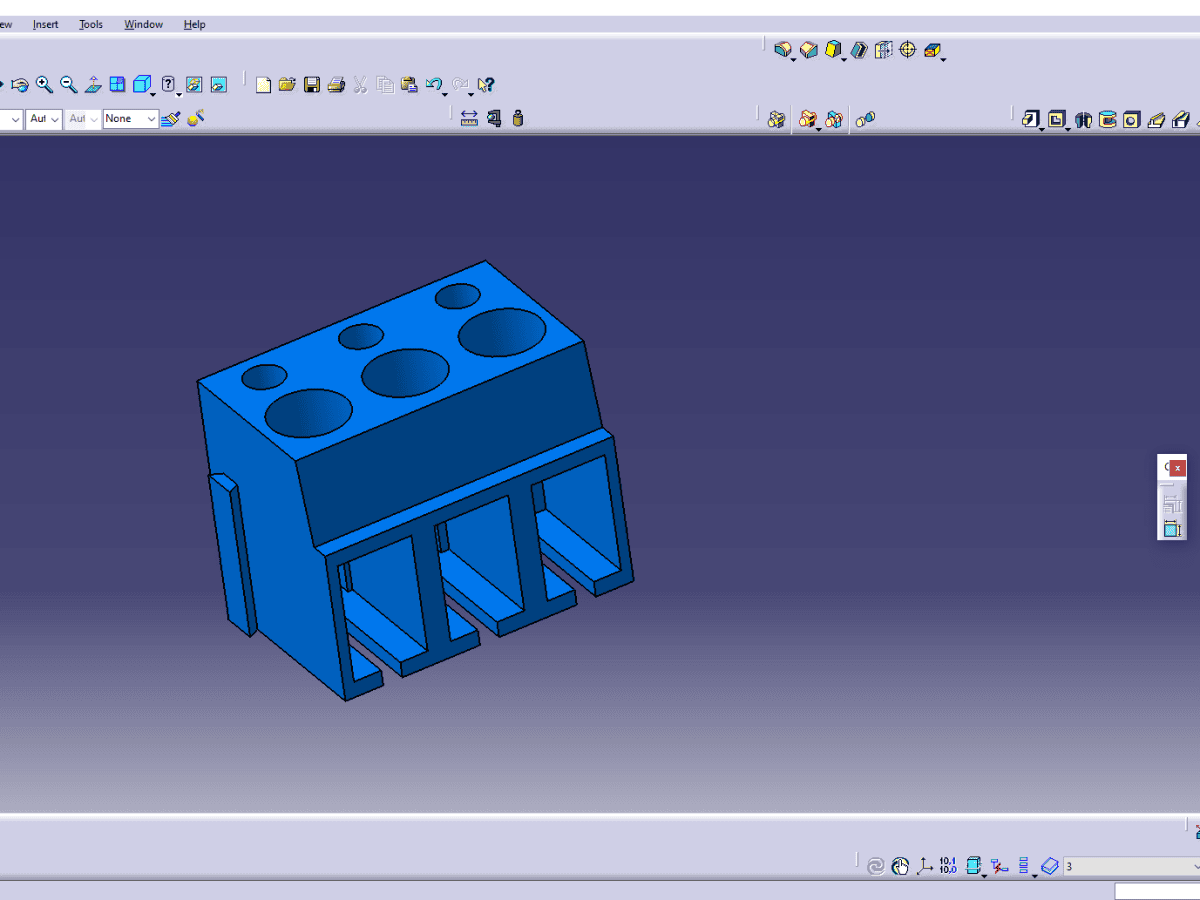

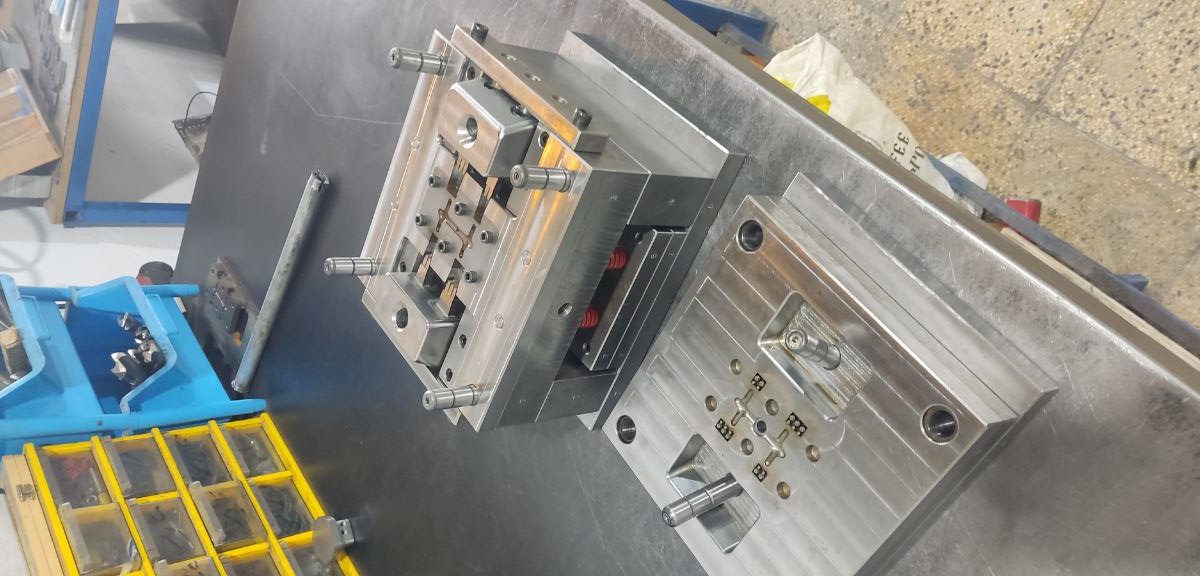

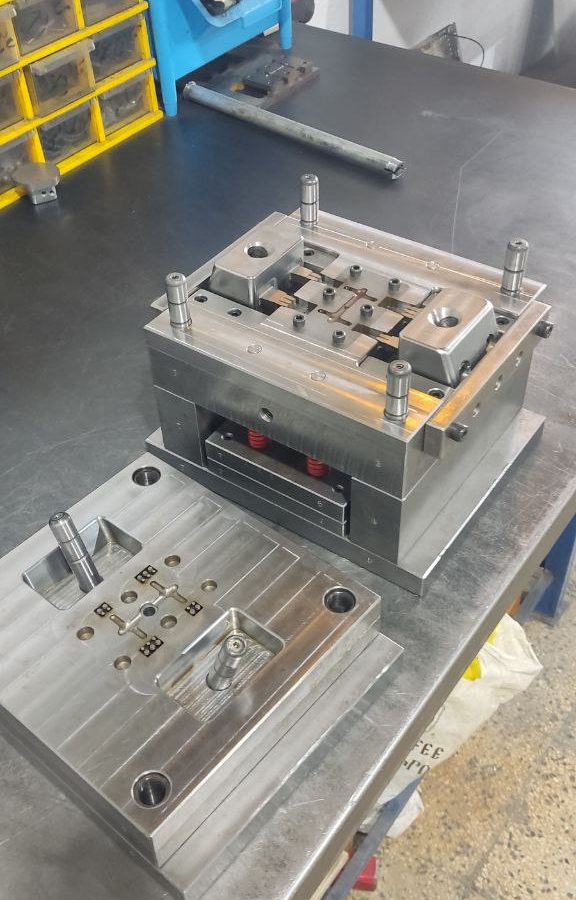

این پروژه یک قالب تزریق پلاستیک خانواده‌ای Family Mold با ۴ حفره است که به‌صورت هم‌زمان دو نوع قطعه متفاوت — دو عدد سوکت سه‌خانه و دو عدد سوکت دو‌خانه — را از جنس پلی‌کربنات تولید می‌کند. بدنه قالب از فولاد 2312 ساخته شده و اینسرت میانی با سختی ۴۰ راکول سخت‌کاری شده تا در برابر سایش ناشی از تولید انبوه مقاوم بماند. اکثر قطعات قالب به‌صورت اینسرتی طراحی و با دستگاه CNC و وایرکات ساخته شده‌اند.

بزرگ‌ترین چالش این پروژه، مونتاژ دقیق قطعات ریز و پرشمار قالب و همچنین اطمینان از پر شدن کامل مواد در حفره بود؛ چرا که ضخامت جداره قطعه در برخی نقاط کمتر از ۰.۸ میلی‌متر بود — ضخامتی که خطر عدم پرشدگی کامل (Short Shot) را به‌شدت افزایش می‌دهد.

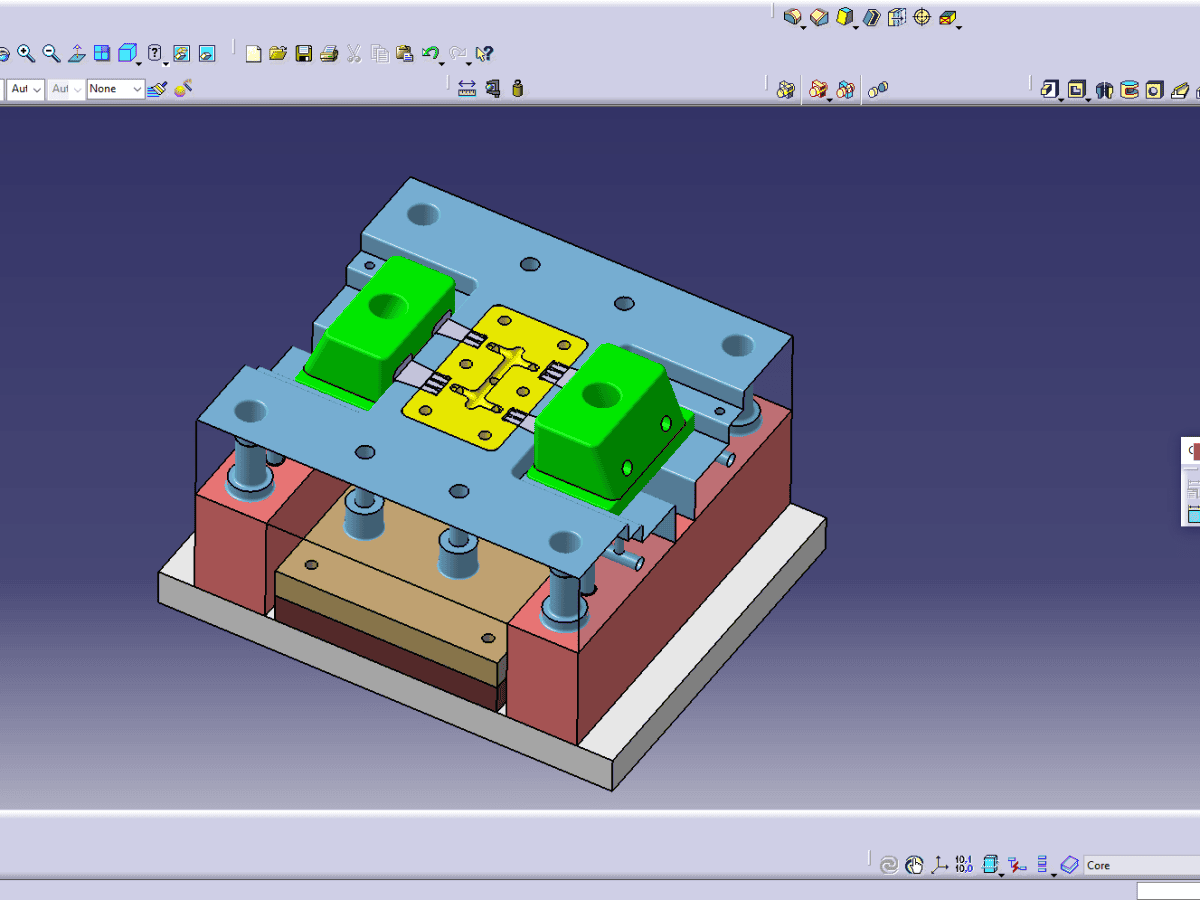

برای غلبه بر این مشکل، به‌جای راهگاه معمولی، از یک راهگاه سوزنی (Pin-Point Gate) از بغل قطعه استفاده شد تا مسیر ورود مواد کوتاه‌تر و مقاومت جریان کمتر باشد و مذاب پیش از سرد شدن، حتی به نازک‌ترین بخش‌های قطعه هم برسد. علاوه‌بر این، مکانیزم کشویی (Slider) و پین کج (Angled Pin) برای بازکردن صحیح قسمت‌های زیرینه (Undercut) قطعات طراحی شد.

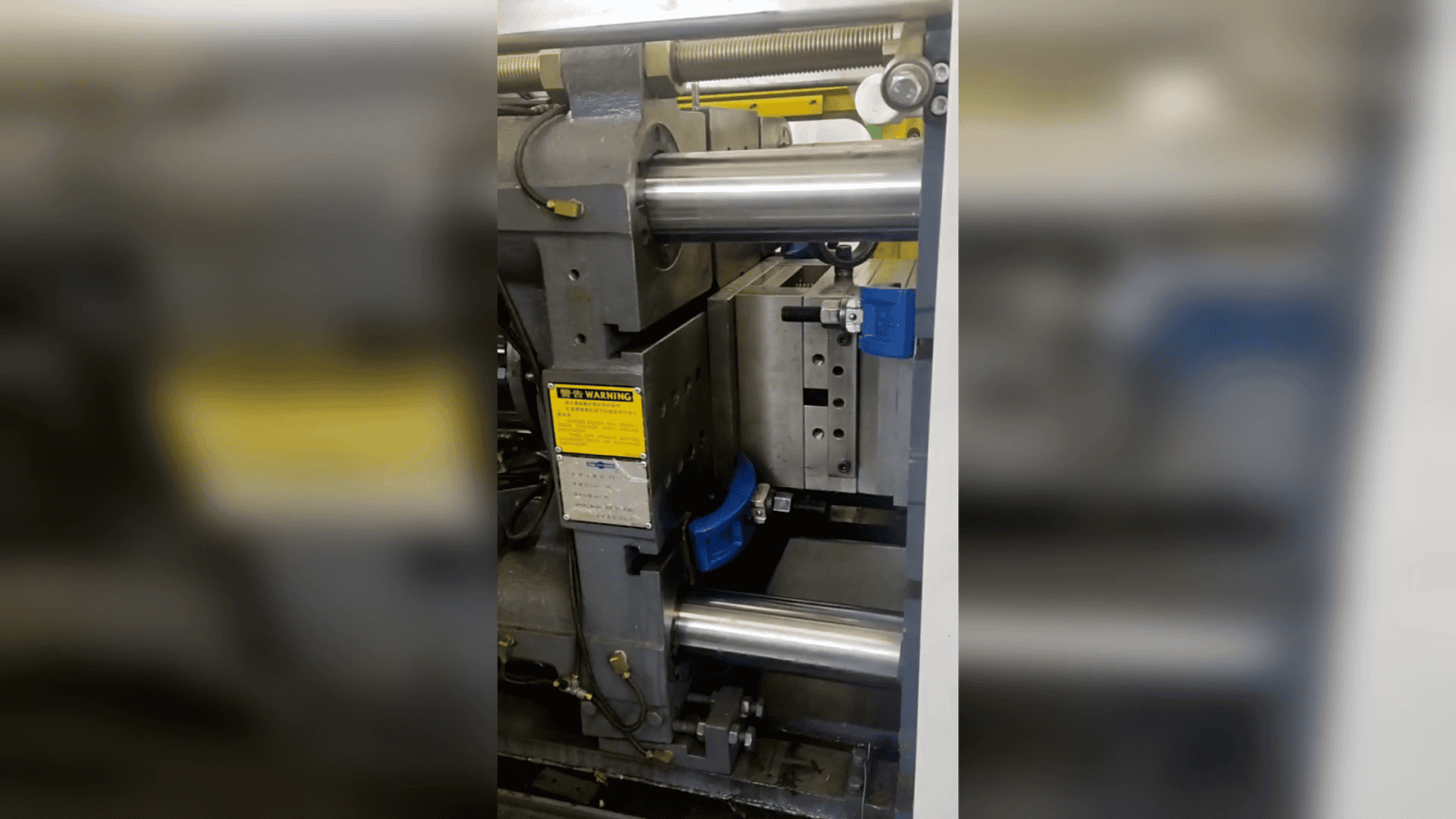

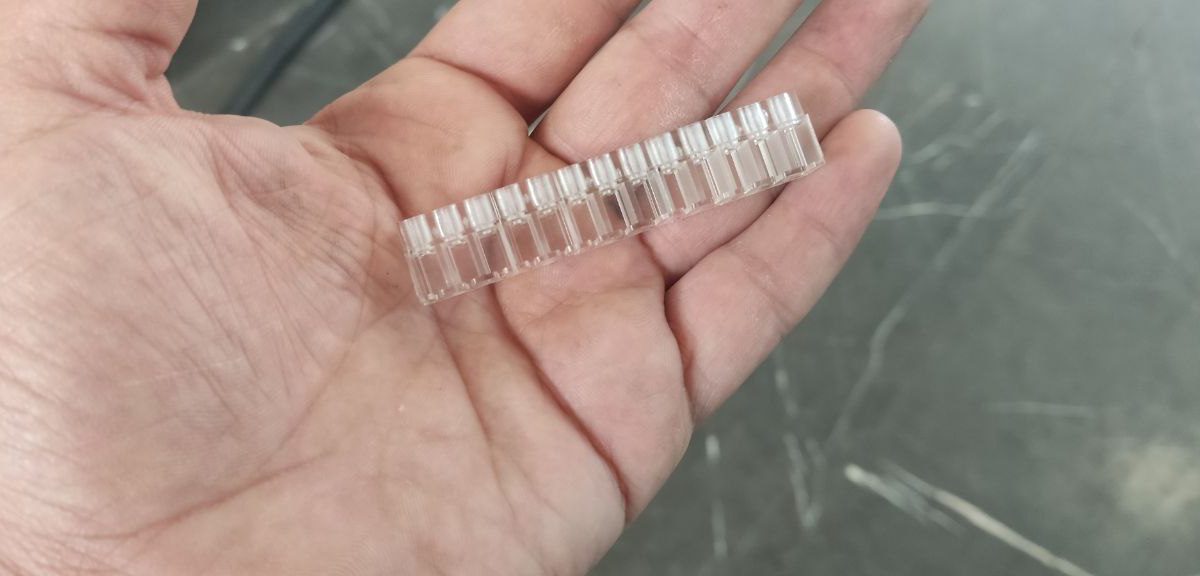

قالب نهایی توانست هر دو نوع سوکت را بدون نقص در پرشدگی و با دقت ابعادی بالا تولید کند و آماده بهره‌برداری در خط تولید مشتری شد.
