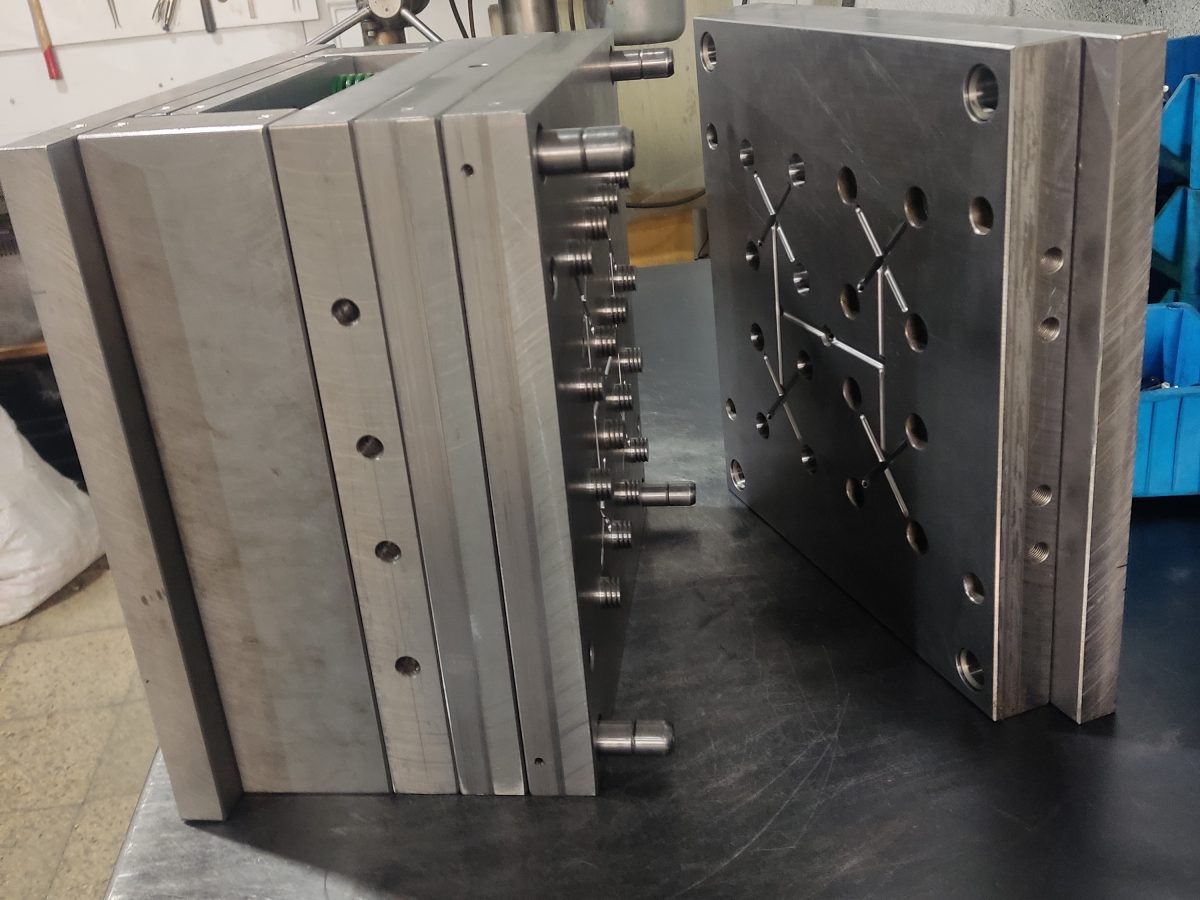

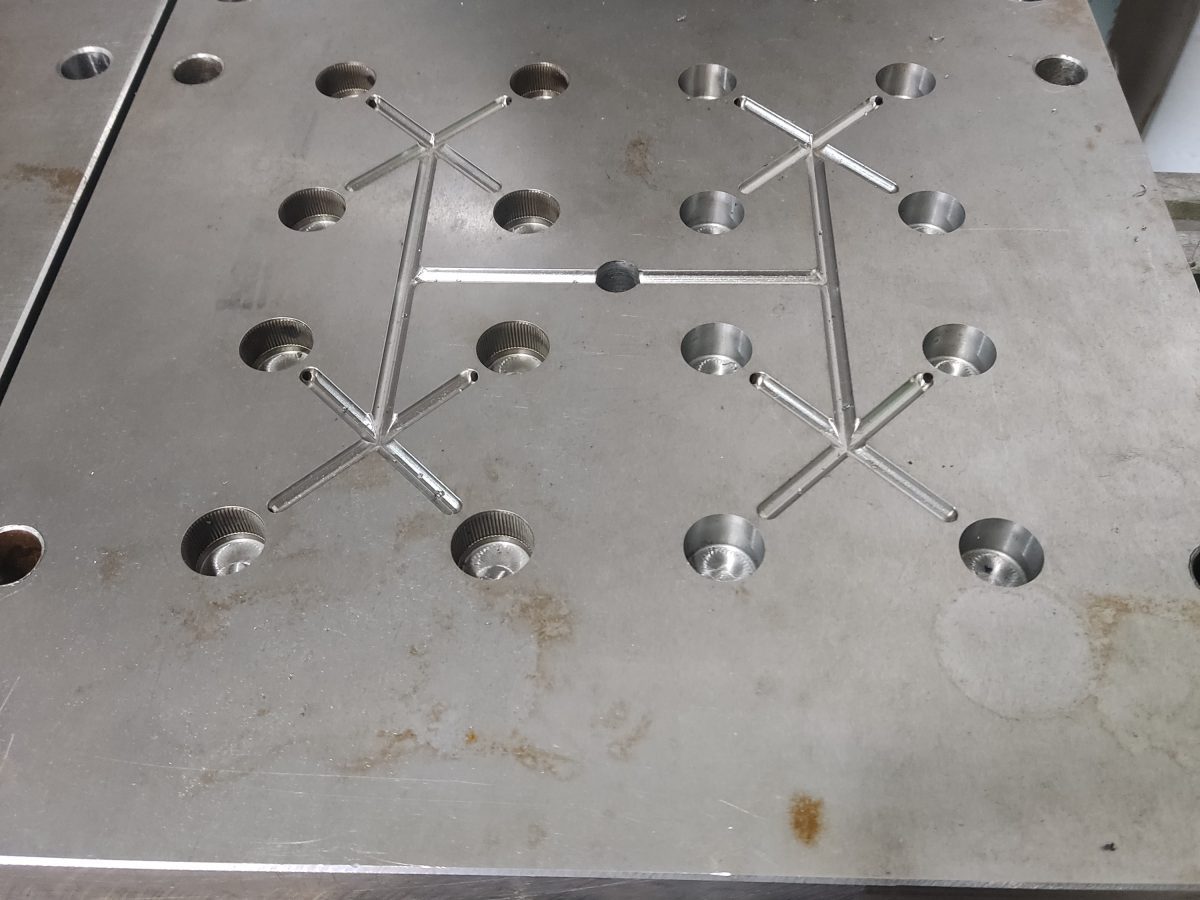

سیستم راهگاه: راهگاه سوزنی از بغل (Side Pin-point Gate)
مکانیزم پران: کف پران با سیستم فول اتوماتیک
جنس قالب: فولاد Mo40

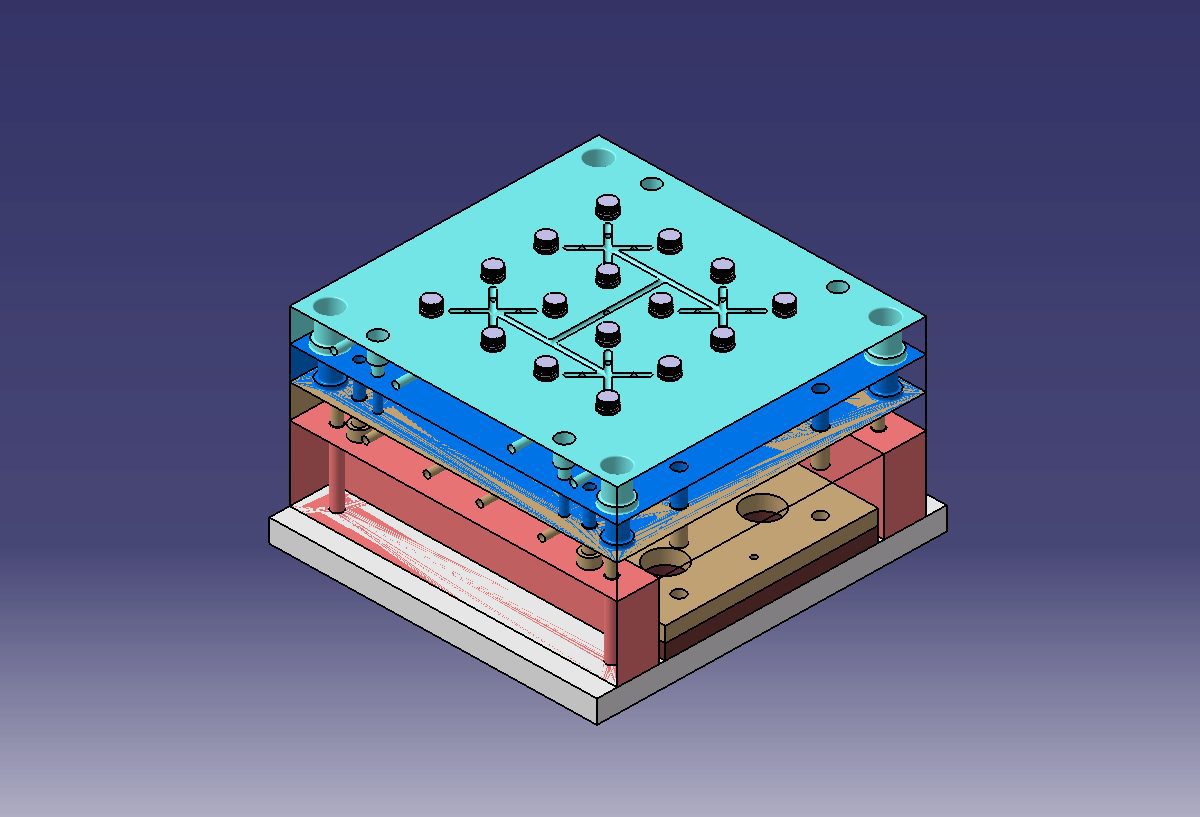

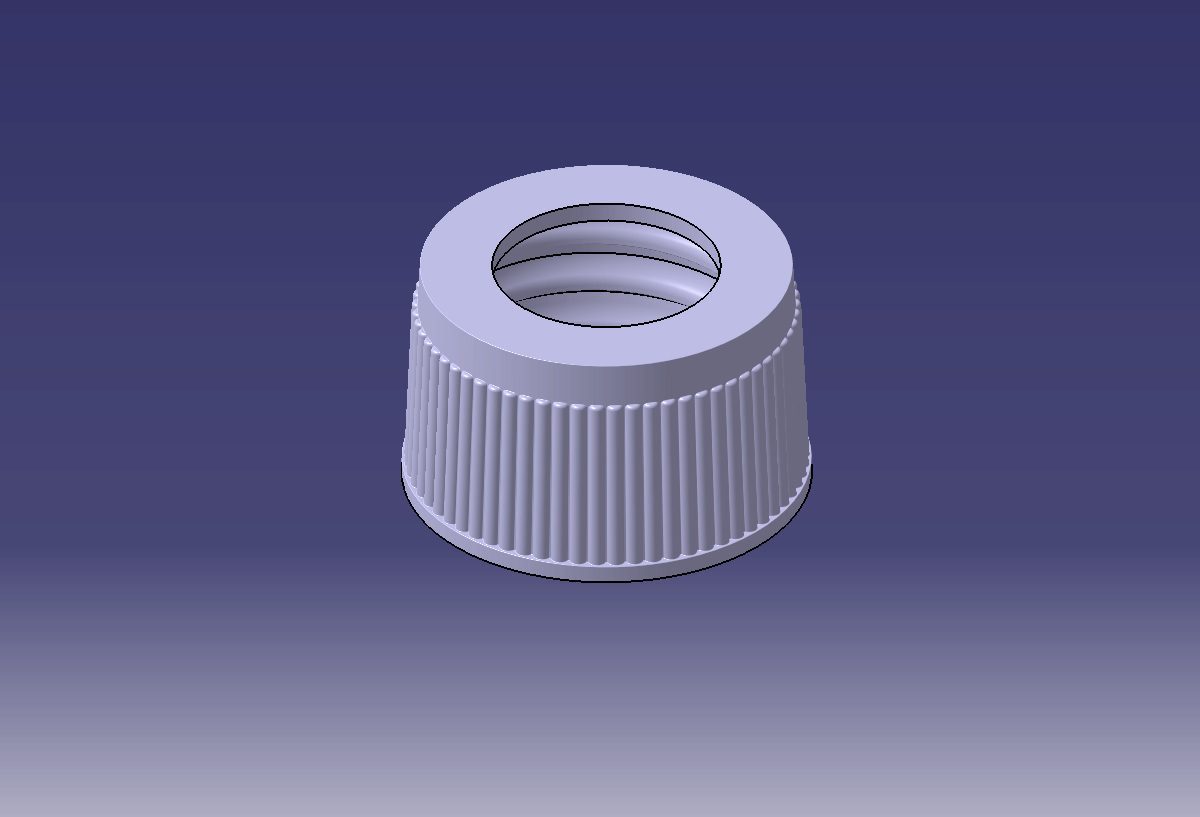

تعداد حفره: ۸ حفره — شامل ترکیبی از حفرههای ساده و حفرههای شیاردار طبق درخواست مشتری
طراحی این قالب بهگونهای انجام شد که با وجود تنوع در طرح حفرهها (ساده و شیاردار)، سیکل تولید کاملاً خودکار و بدون نیاز به دخالت دستی اپراتور در مرحلهی خروج قطعه انجام شود.

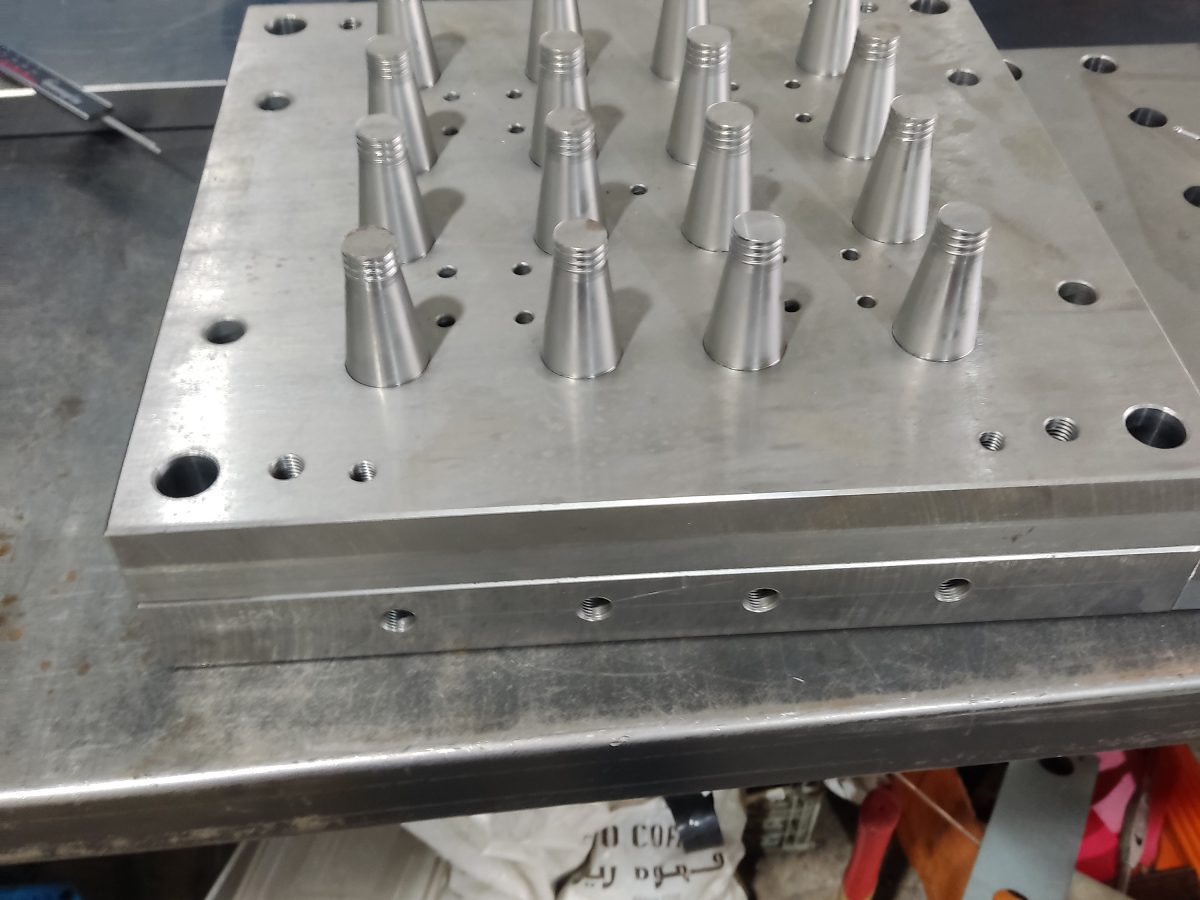

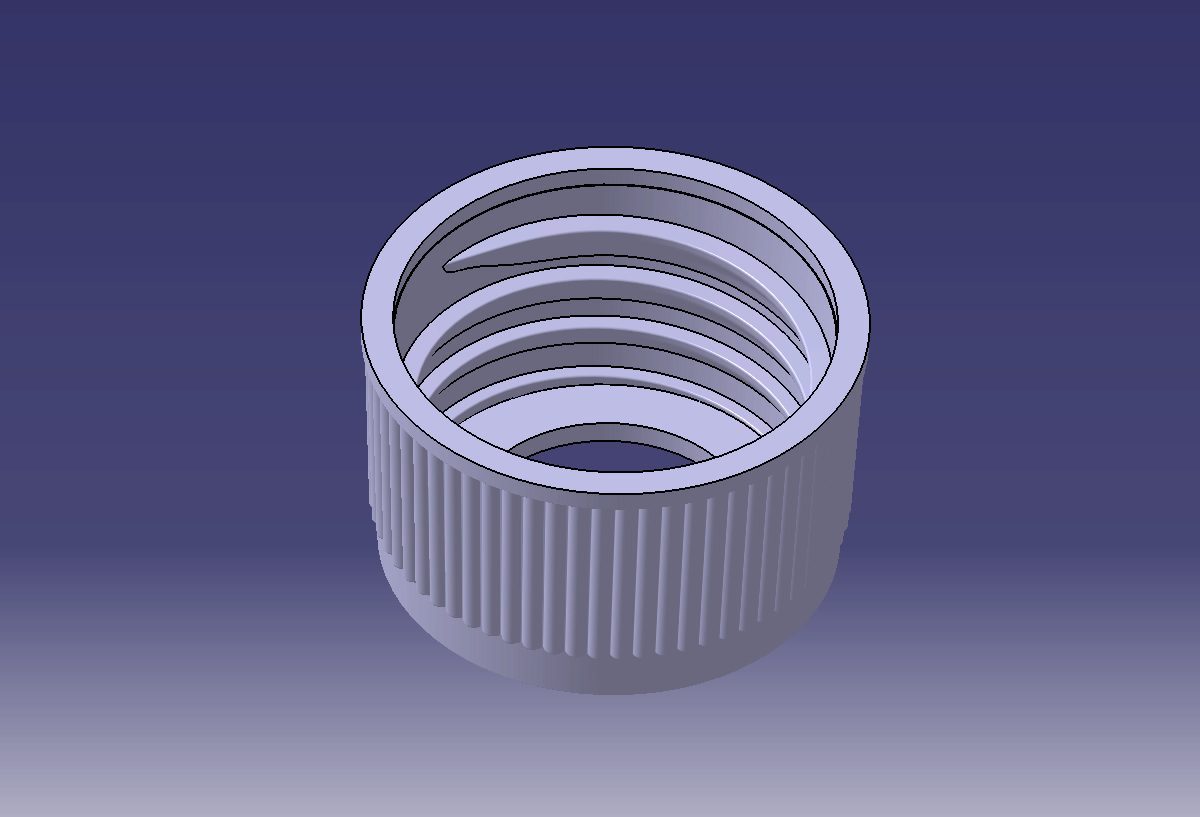

بزرگترین چالش این پروژه، خارجکردن خودکار قطعه از روی سمنبه های رزوهدار سمت نر قالب بود. از آنجا که درب رینگی دارای رزوهی داخلی است، طراحی یک مکانیزم که بتواند این رزوه را بدون آسیب به قطعه و بدون توقف سیکل تولید «زنده» بیرون بیاورد، نیازمند طراحی دقیق مسیر حرکت هسته و هماهنگی آن با سیستم فول اتوماتیک قالب بود.
برای این چالش، با همکاری بخش ابزارسازی، یک فرز چتری (Umbrella Cutter) طراحی و ساخته شد که بتواند زاویهی دقیق دندههای رزوه را کاملاً منطبق بر مدل سهبعدی ماشینکاری کند. این دقت در ماشینکاری باعث شد رزوهی داخلی هم از نظر ابعادی مطابق طراحی باشد و هم بهراحتی و بدون گیرکردن از روی سمبه قالب پران شود.

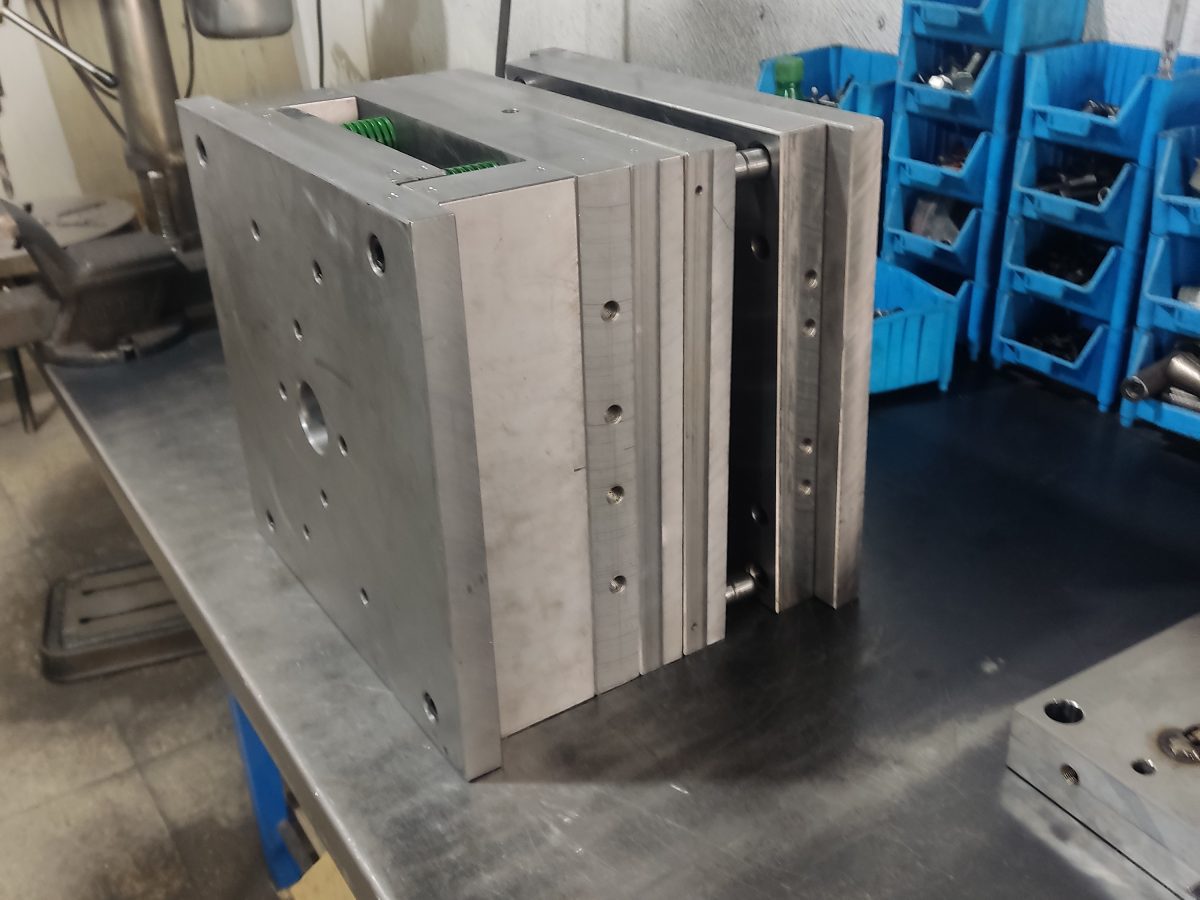

قالب نهایی توانست قطعات را با کیفیت مطابق درخواست مشتری و بدون نیاز به دخالت دستی، بهصورت کاملاً خودکار تولید کند.
