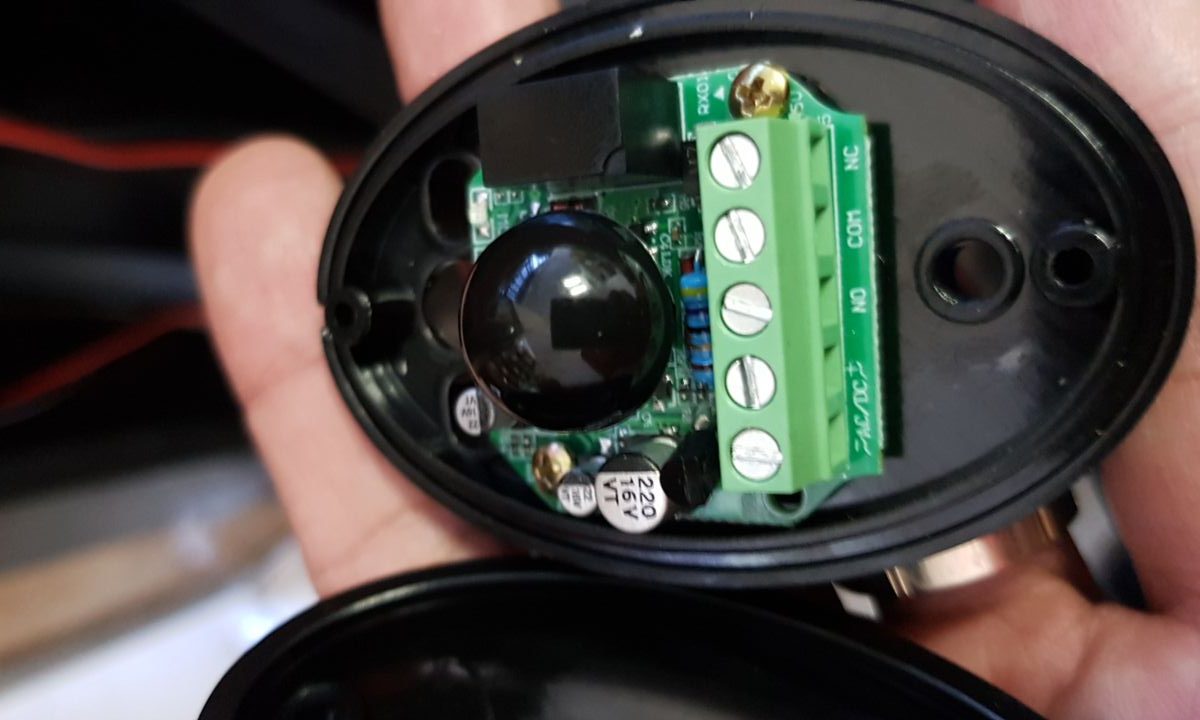

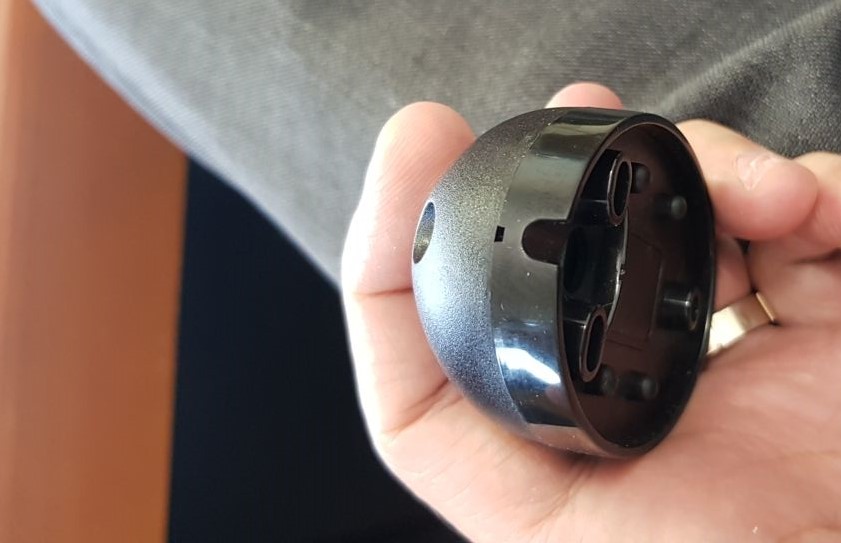

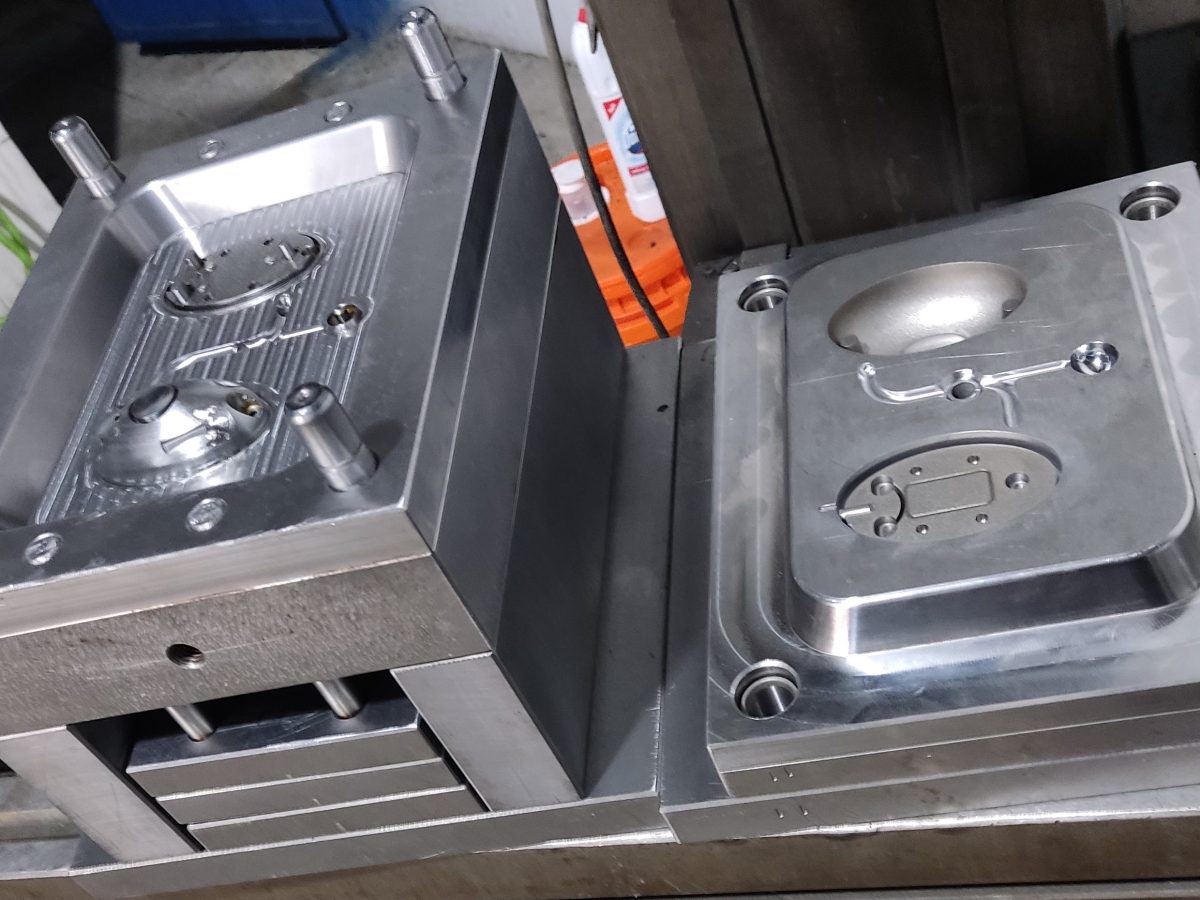

قالب چشمی پارکینگ، به‌صورت قالب خانوادگی برای تولید هم‌زمان سه قطعه طراحی و ساخته شد. این سه قطعه پس از تولید روی یکدیگر مونتاژ می‌شوند و مجموعه نهایی چشمی پارکینگ را تشکیل می‌دهند. داخل این مجموعه نیز بردها و اجزای الکترونیکی قرار می‌گیرند.

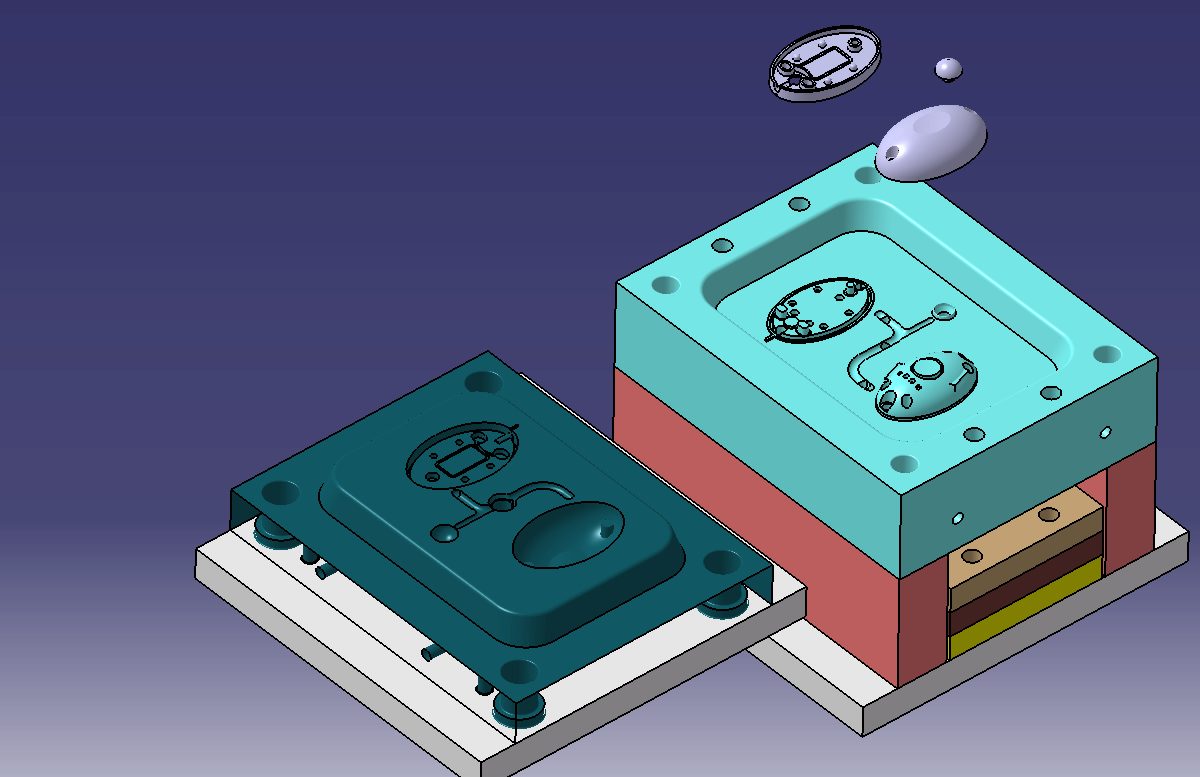

با توجه به حساسیت مشتری نسبت به کیفیت نهایی و دقت مونتاژ، قبل از طراحی قالب، قطعات موجود با دستگاه اسکن سه‌بعدی GOM آلمان اسکن شدند. سپس مدل‌سازی در CATIA انجام گرفت و تلرانس‌های مورد نیاز در مدل اعمال شد. بردهایی که داخل قطعات قرار می‌گرفتند نیز در مدل سه‌بعدی جانمایی شدند تا فضای واقعی مونتاژ از ابتدا در طراحی قالب در نظر گرفته شود.

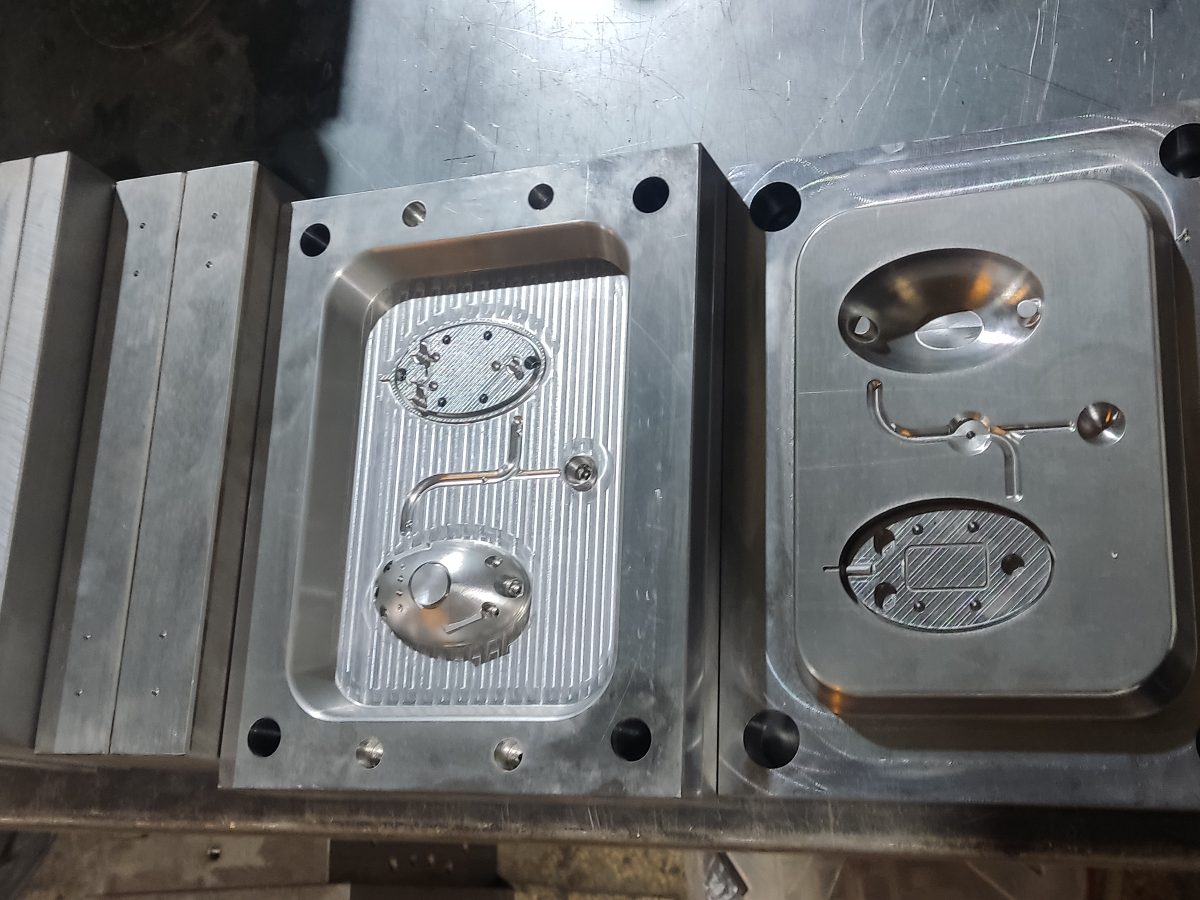

انتخاب فولاد M0.40 اوکراینی تا حدی به نیاز پروژه برای ایجاد سطح مات مربوط بود. بر اساس تجربه کارگاهی، این فولاد برای ایجاد چنین سطحی نتیجه مناسبی می‌دهد و در زمان ساخت نیز نمونه موجود از همین جنس تهیه و استفاده شد.

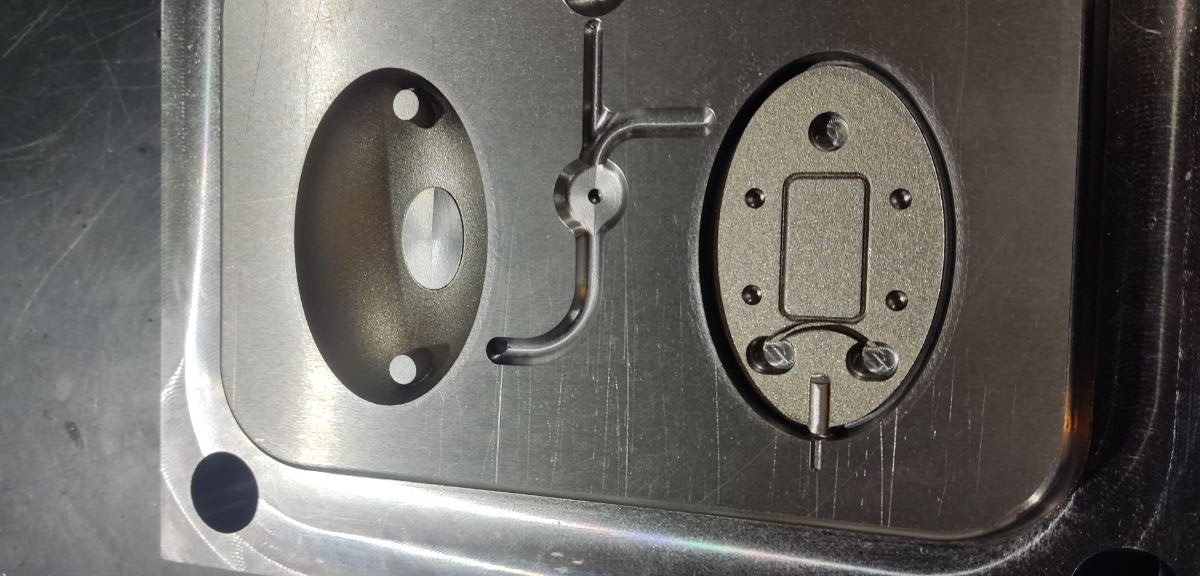

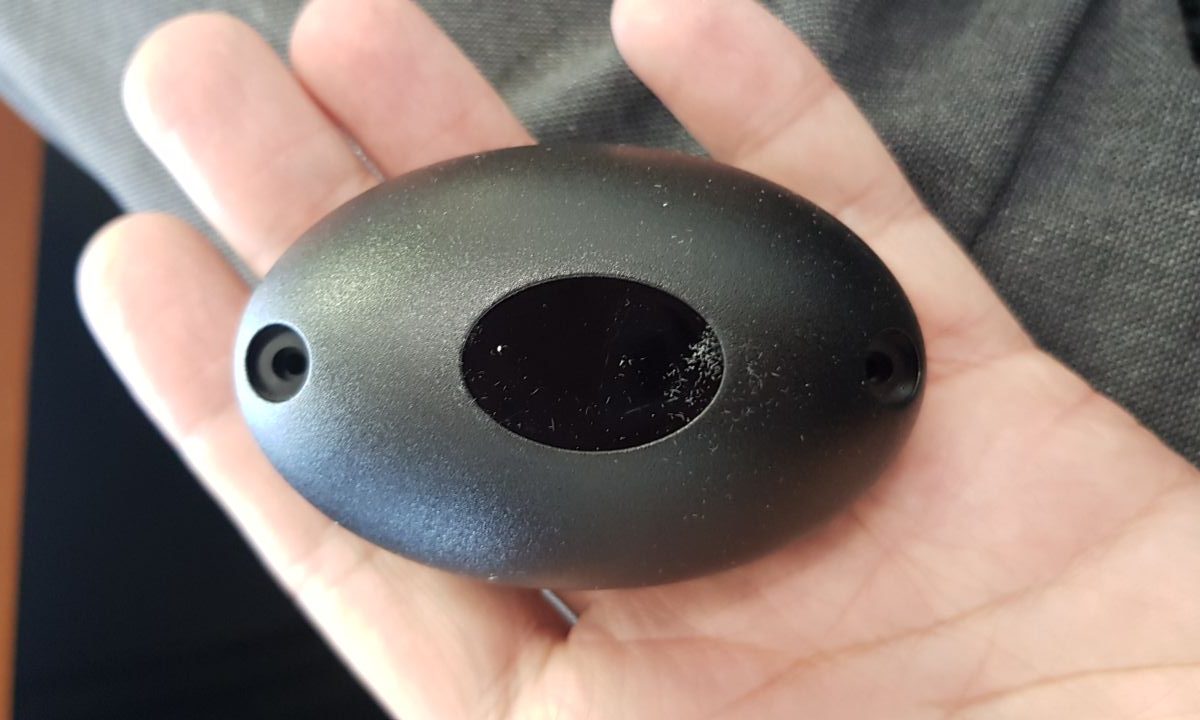

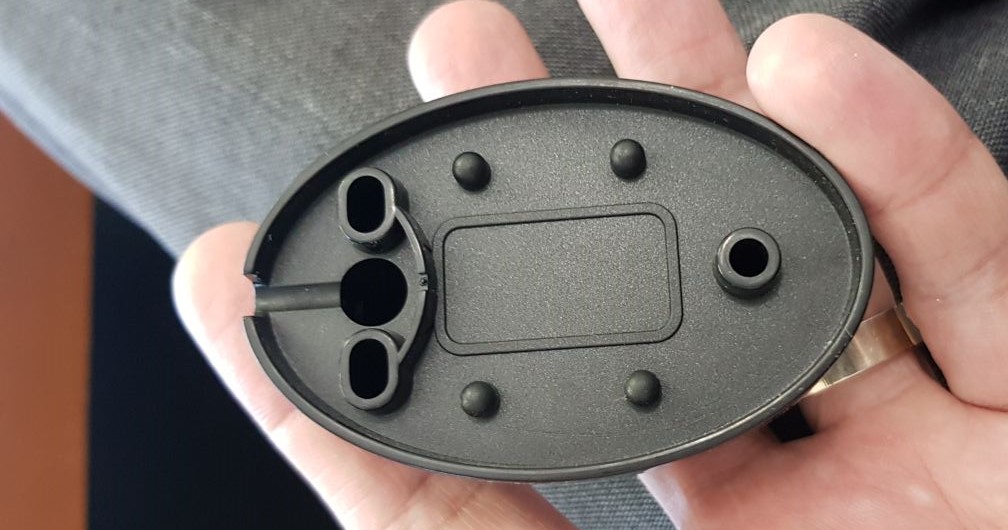

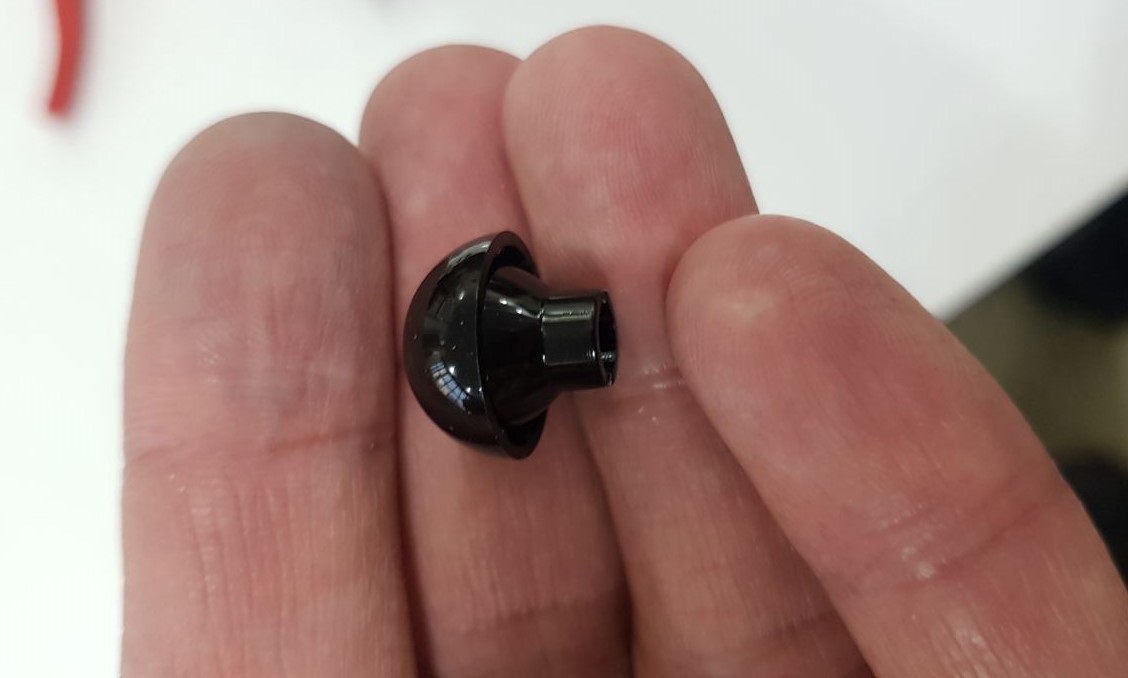

سطح قطعات به‌طور کامل یکسان نبود. بیشتر قسمت‌های قطعه رویی به‌صورت مات اجرا شد، اما بخش مرکزی که وظیفه عبور نور و عملکرد بخش حساس چشمی را دارد، به‌صورت پولیش آینه‌ای پرداخت شد. قطعه کفی و قطعه کوچک داخلی نیز به دلیل نیاز به سطح شفاف‌تر، پولیش آینه‌ای شدند.
