اگر برای اولین بار قصد ساخت یک قالب تزریق پلاستیک دارید، احتمالاً اولین سؤالی که ذهنتان را درگیر کرده این است: «هزینه ساخت قالب تزریق پلاستیک چقدر است؟»
واقعیت این است که پاسخ دقیق به این سؤال، بدون دیدن نقشه فنی یا نمونه واقعی قطعه، تقریباً غیرممکن است — چرا که هر پروژه ترکیب منحصربهفردی از چند فاکتور کلیدی دارد. با این حال، در این مقاله قصد داریم مهمترین عواملی که بر هزینه ساخت قالب تزریق پلاستیک تأثیر میگذارند را بهطور کامل بررسی کنیم تا پیش از مراجعه به یک کارگاه قالبسازی، تصویر روشنتری از ساختار قیمتگذاری داشته باشید.
اگر به دنبال پاسخ کوتاهتر و سریعتر هستید، میتوانید به بخشسوالات متداول سایت هم سر بزنید؛ در این مقاله همان موضوع را با جزئیات بیشتر باز میکنیم.
برای دید کلی سریع، جدول زیر میزان تأثیر هرکدام از عوامل اصلی بر قیمت نهایی را نشان میدهد:
عامل
میزان تأثیر بر قیمت
پیچیدگی قطعه
بسیار زیاد
تعداد کویته
بسیار زیاد
نوع فولاد
زیاد

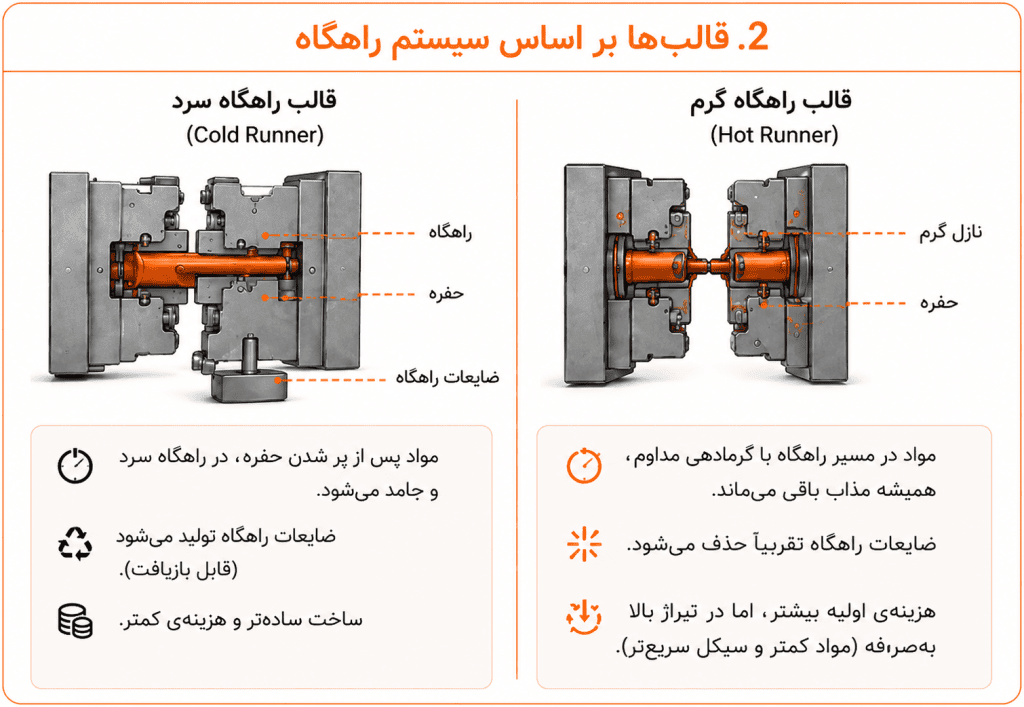

سیستم راهگاه (هاترانر/کلدرانر)
زیاد
تلرانس و کیفیت نهایی
زیاد
سیستم خنککاری
متوسط
عمر مورد انتظار قالب
متوسط تا زیاد
چرا قیمتگذاری قالب تزریق پلاستیک برای همه پروژهها یکسان نیست؟
برخلاف بسیاری از محصولات صنعتی که قیمت ثابت یا نزدیک به ثابتی دارند، هر قالب تزریق پلاستیک عملاً یک پروژه مهندسی سفارشی است. دو قطعه که در نگاه اول شبیه به هم به نظر میرسند، ممکن است به دلیل تفاوت در جنس، تلرانس، یا مکانیزم خروج قطعه، اختلاف قیمت قابلتوجهی داشته باشند. به همین دلیل، شنیدن یک عدد ثابت بهعنوان «هزینه ساخت قالب تزریق پلاستیک» بدون بررسی نقشه فنی، معمولاً نشانه یک برآورد غیردقیق است. در ادامه، فاکتورهایی که کارگاههای قالبسازی برای تعیین قیمت نهایی در نظر میگیرند را مرور میکنیم.
عوامل اصلی موثر بر هزینه ساخت قالب
در ادامه، مهمترین فاکتورهایی که مستقیماً روی هزینه ساخت قالب تزریق پلاستیک تأثیر میگذارند را یکییکی بررسی میکنیم.
۱. پیچیدگی قطعه
هرچه هندسه قطعه پیچیدهتر باشد، هزینه ساخت قالب هم بالاتر میرود. وجود اسلایدر، لیفتر، رزوه داخلی یا خارجی، و آندرکاتها (بخشهایی از قطعه که مانع خروج مستقیم آن از قالب میشوند) هرکدام نیازمند مکانیزمهای اضافی در طراحی قالب هستند. همچنین سطوح سهبعدی پیچیده و تلرانسهای دقیق، زمان ماشینکاری و دقت مورد نیاز را افزایش میدهند. نیاز به پولیش آینهای یا ایجاد بافت خاص روی سطح قطعه (مات یا چرمکوبی) نیز هزینه نهایی را بالا میبرد، چون این مرحله زمانبر و تخصصی است.
۲. ابعاد و وزن قطعه
اندازه قطعه مستقیماً روی اندازه بلوک فولاد قالب و نوع دستگاه تزریق مورد نیاز تأثیر میگذارد. هرچه قطعه بزرگتر و سنگینتر باشد، قالب هم بزرگتر و ماشینکاری آن سنگینتر و زمانبرتر خواهد بود. این موضوع هم روی هزینه مواد اولیه (فولاد) و هم روی ساعت کاری ماشینآلات (CNC، وایرکات، اسپارک) اثر مستقیم دارد.

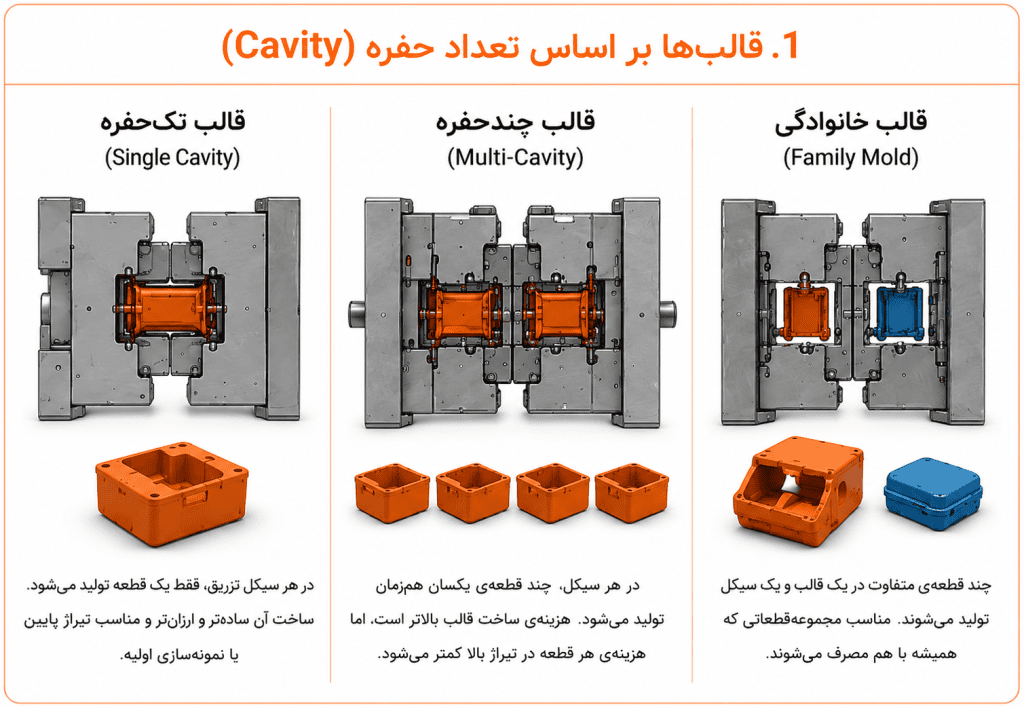

۳. تعداد کویته (Cavity)
قالبها میتوانند تککویته، دوکویته، چهارکویته، هشتکویته یا حتی بیشتر طراحی شوند. بهطور کلی، افزایش تعداد کویته هزینه ساخت اولیه قالب را بالا میبرد — چون طراحی، ماشینکاری و تعداد اجزای مکانیکی (مثل سیستم پران) باید برای هر کویته تکرار شود. اما نکته مهم اینجاست که افزایش تعداد کویته، هزینه تولید هر قطعه در طول زمان را کاهش میدهد، چون در هر سیکل تزریق، تعداد بیشتری قطعه تولید میشود.
نمونهای از این موضوع را میتوانید در پروژه قالب فندک آشپزخانه ببینید — یک قالب هشت کویته که در هر ضرب چهار عدد بدنه کامل فندک تولید میکند.
در چه شرایطی تعداد کویته اهمیت بیشتری پیدا میکند؟
اگر تیراژ تولید سالانه بالا باشد (مثلاً چند صد هزار قطعه در سال)، سرمایهگذاری روی قالب چندکویته معمولاً در عرض چند ماه توجیه اقتصادی پیدا میکند. اما برای تیراژهای پایین یا نمونهسازی اولیه، قالب تککویته معمولاً منطقیتر است.

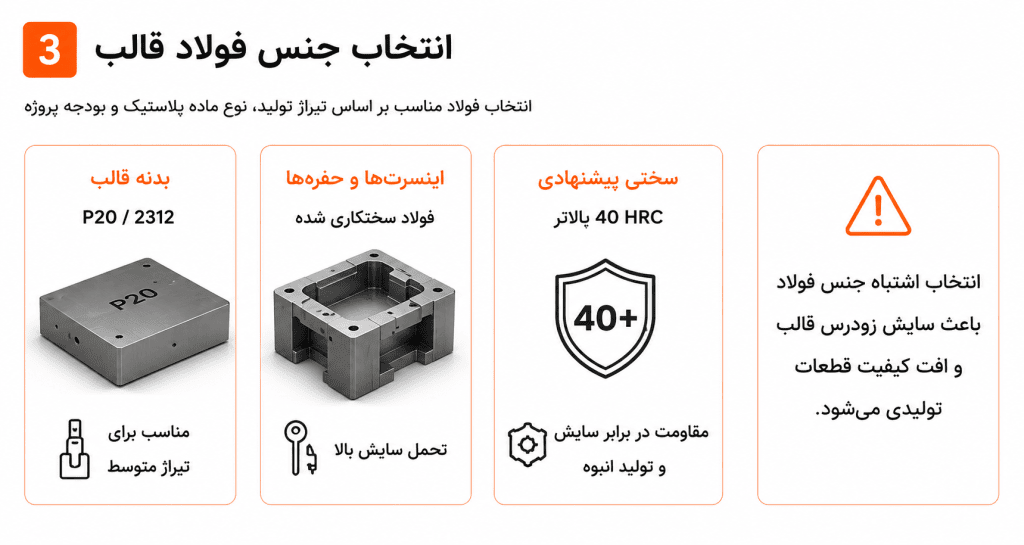

۴. نوع فولاد قالب
انتخاب فولاد یکی از تأثیرگذارترین فاکتورها روی قیمت نهایی است. فولادهایی مثل Mo40، 2312، و 738 هرکدام قیمت، سختی، و طول عمر متفاوتی دارند. فولادهای باکیفیتتر (مثل فولادهای اوکراینی یا Bohler) هزینه اولیه بالاتری دارند، اما در تیراژهای بالا، طول عمر و مقاومت بیشتر آنها میتواند در بلندمدت بهصرفهتر باشد. انتخاب فولاد معمولاً باید متناسب با تیراژ تولید و نوع ماده پلاستیکی مصرفی تعیین شود.

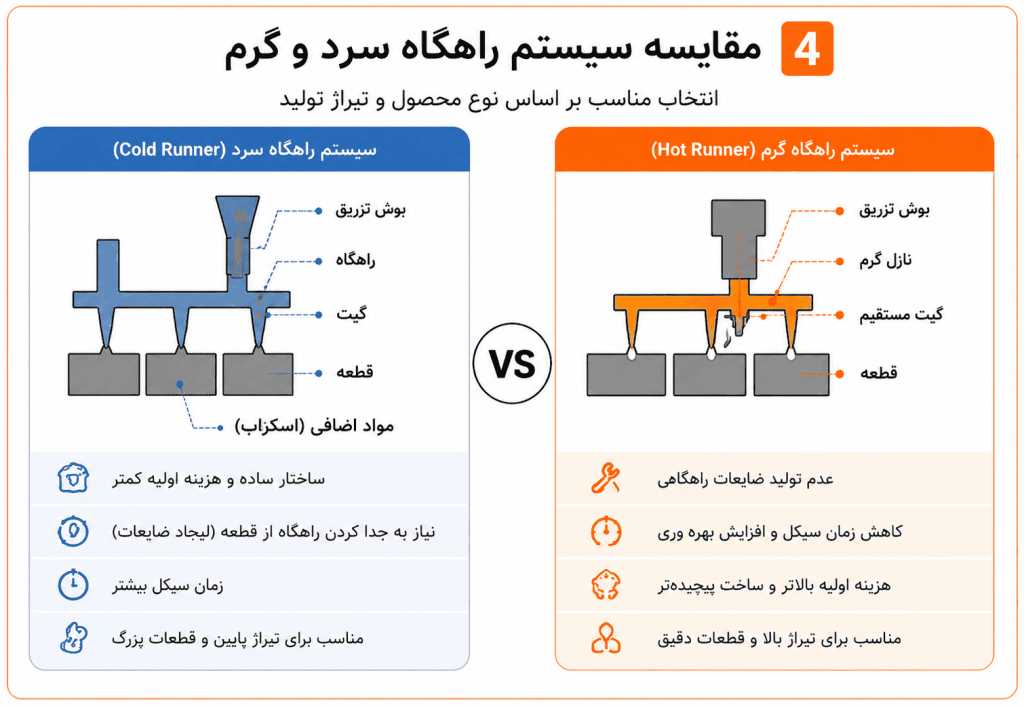

۵. سیستم راهگاه (Runner)
سیستم راهگاه مسیری است که مواد مذاب پلاستیک از دستگاه تزریق به داخل حفره قالب هدایت میشود. دو گزینه اصلی وجود دارد: راهگاه سرد (Cold Runner) که ساخت آن سادهتر و ارزانتر است اما مقداری ضایعات مواد تولید میکند، و راهگاه گرم (Hot Runner) که هزینه اولیه بالاتری دارد اما ضایعات مواد را تقریباً حذف میکند. برای بررسی کاملتر انواع گیت و سیستمهای راهگاه، میتوانید مقاله انواع گیت در قالب تزریق پلاستیک را مطالعه کنید.
۶. سیستم خنککاری
طراحی سیستم خنککاری تأثیر مستقیمی روی سرعت سیکل تولید و کیفیت نهایی قطعه دارد. کانالهای خنککاری ساده هزینه کمتری دارند، اما در قطعاتی با هندسه پیچیده، ممکن است نیاز به روشهای پیشرفتهتری مثل خنککاری همشکل (Conformal Cooling) یا استفاده از بابلر (Bubbler) باشد که هزینه طراحی و ساخت قالب را افزایش میدهد.
۷. سیستم پران (Ejection)
سیستم پران وظیفه خروج قطعه نهایی از داخل قالب را برعهده دارد. این سیستم میتواند شامل پین پران، پران تیغهای، استریپر پلیت، یا در موارد پیشرفتهتر، سوپاپ باد یا سیستم هیدرولیک باشد. هرچه مکانیزم پران پیچیدهتر باشد (مثلاً برای قطعاتی با شکل نامتقارن یا وزن نامساوی در قالبهای خانواده)، هزینه طراحی و ساخت این بخش هم بیشتر میشود.
اشتباه رایج
برخی مشتریان تصور میکنند سیستم پران بخش کماهمیتتری از قالب است، در حالی که در قطعات با هندسه نامتقارن یا وزن غیریکنواخت، طراحی نادرست این سیستم میتواند باعث آسیب دیدن قطعه هنگام خروج یا افزایش زمان سیکل تولید شود.
۸. عمر مورد انتظار قالب
قالبها معمولاً بر اساس تعداد سیکل مورد انتظار طراحی میشوند — مثلاً یک قالب ممکن است برای ۵۰ هزار ضرب طراحی شود و قالب دیگری برای یک میلیون ضرب. هرچه عمر مورد انتظار بیشتر باشد، فولاد بهتر، عملیات حرارتی دقیقتر، و قطعات با استاندارد باکیفیتتری لازم است — که همگی روی هزینه نهایی اثر میگذارند.
۹. تلرانس و کیفیت نهایی مورد نیاز
استانداردهای کیفی مورد نیاز، بسته به کاربرد نهایی قطعه، بسیار متفاوت است. یک قالب برای قطعات پزشکی یا خودرویی معمولاً به تلرانسهای بسیار دقیقتری نسبت به یک قالب برای لوازم خانگی یا اسباببازی نیاز دارد. این تفاوت استاندارد مستقیماً روی دقت ماشینکاری، زمان ساخت، و در نتیجه هزینه نهایی تأثیر میگذارد.
یک مثال واقعی: چرا دو قطعه هماندازه میتوانند قیمتهای بسیار متفاوتی داشته باشند
فرض کنید دو قطعه از نظر ابعاد تقریباً هماندازه باشند. قطعه اول به یک قالب تکحفره ساده با راهگاه سرد و بدون آندرکات نیاز دارد. قطعه دوم اما دارای دو اسلایدر، رزوه داخلی، و سیستم راهگاه گرم است. با اینکه از نظر اندازه شبیه هماند، هزینه ساخت قالب قطعه دوم به دلیل پیچیدگی مکانیزمها میتواند بهمراتب بیشتر باشد. این مثال نشان میدهد که ابعاد بهتنهایی معیار قابلاعتمادی برای برآورد قیمت نیست و باید مجموعهای از عوامل با هم دیده شوند.
آیا میتوان قیمت دقیق ساخت قالب را قبل از طراحی اعلام کرد؟
پاسخ کوتاه: خیر. اختلاف قیمت بین دو پروژه میتواند بسیار زیاد باشد، چون عواملی مانند ابعاد قطعه، تعداد کویته، نوع فولاد، سیستم راهگاه، پیچیدگی مکانیزمها و تیراژ تولید، هرکدام میتوانند هزینه ساخت قالب تزریق پلاستیک را بهطور قابلتوجهی تغییر دهند. به همین دلیل، ارائه هرگونه قیمت ثابت یا بازه عمومی پیش از بررسی فنی، میتواند گمراهکننده باشد و انتظار نادرستی در ذهن مشتری ایجاد کند.
برای اینکه یک برآورد قیمت واقعبینانه دریافت کنید، معمولاً به یکی از موارد زیر نیاز است:
فایل سهبعدی قطعه (فرمت STEP یا IGES)
نقشه دوبعدی با ابعاد و تلرانسها
نمونه فیزیکی قطعه
جنس پلاستیک مورد نظر
تیراژ تولید سالانه
تعداد کویته مورد انتظار
زمان تحویل مدنظر
هرچه اطلاعات اولیه دقیقتر باشد، برآورد قیمتی که دریافت میکنید هم واقعیتر و قابلاتکاتر خواهد بود.
اشتباهات رایج مشتریان هنگام برآورد هزینه ساخت قالب
در تجربه کار با مشتریان مختلف، چند اشتباه رایج در تصمیمگیری درباره هزینه قالب دیده میشود که میتواند در بلندمدت هزینه بیشتری تحمیل کند:
مقایسه فقط بر اساس قیمت اولیه: نگاه کردن صرفاً به هزینه ساخت اولیه، بدون در نظر گرفتن عمر قالب یا هزینه تولید هر قطعه در بلندمدت.
نادیده گرفتن عمر مورد انتظار قالب: انتخاب فولاد یا ساخت قالبی که برای تیراژ واقعی پروژه مناسب نیست.
انتخاب فولاد نامناسب برای تیراژ: استفاده از فولاد ارزان برای تیراژ بسیار بالا (که منجر به فرسودگی زودرس میشود) یا برعکس، انتخاب فولاد گران برای تیراژ پایین.
نادیده گرفتن هزینههای تعمیر و نگهداری: قالبهای ارزانتر گاهی در بلندمدت هزینه تعمیرات بیشتری تحمیل میکنند.
انتخاب گزینه ارزانتر برای تیراژ بالا: در تولید حجم بالا، صرفهجویی اولیه معمولاً با هزینه بیشتر در طول زمان جبران میشود.
تفاوت قیمت قالب تکحفره و چندحفره
یکی از تصمیمهای مهمی که مستقیماً روی هزینه اولیه و بلندمدت پروژه اثر میگذارد، انتخاب بین قالب تکحفره و چندحفره است. قالب تکحفره هزینه ساخت اولیه پایینتری دارد و برای تیراژهای کم یا نمونهسازی اولیه مناسبتر است. در مقابل، قالب چندحفره (مثلاً چهار یا هشتکویته) هزینه ساخت بالاتری دارد، اما چون در هر سیکل تزریق، چند قطعه همزمان تولید میشود، هزینه تولید هر قطعه بهمراتب کاهش مییابد. انتخاب درست بین این دو گزینه، به تیراژ مورد نیاز، بودجه اولیه، و برنامه بلندمدت تولید بستگی دارد.
قالب تزریق پلاستیک چه زمانی هزینهاش برمیگردد؟
یکی از سؤالاتی که کمتر به آن پرداخته میشود، اما برای تصمیمگیری درست بسیار مهم است، زمان بازگشت سرمایه (ROI) قالب است. اگر تیراژ تولید پایین باشد، هزینه بالای ساخت یک قالب چندحفره ممکن است هرگز بهطور کامل جبران نشود؛ در این حالت، قالب تکحفره یا دوحفره گزینه منطقیتری است.
اما اگر تیراژ تولید بالا و مستمر باشد (مثلاً تولید مداوم برای چند سال)، سرمایهگذاری اولیه بیشتر روی فولاد باکیفیتتر، سیستم راهگاه گرم، یا تعداد کویته بیشتر، در بلندمدت هزینه تمامشده هر قطعه را بهطور چشمگیری کاهش میدهد. به همین دلیل، پیش از تصمیمگیری نهایی درباره هزینه ساخت قالب تزریق پلاستیک، بهتر است تیراژ واقعی مورد نیاز خود را با دقت برآورد کنید و آن را با کارگاه قالبسازی در میان بگذارید.
نکته دیگری که کمتر به آن توجه میشود این است که در بسیاری از پروژهها، کاهش چند ثانیه از زمان سیکل تولید (مثلاً با طراحی بهتر سیستم خنککاری) در تیراژ بالا میتواند هزینه اولیه بیشتر قالب را در مدت کوتاهی جبران کند.
چطور میتوان هزینه ساخت قالب را بهینه کرد، بدون افت کیفیت؟
خبر خوب این است که هزینه ساخت قالب همیشه به معنای مصالحه روی کیفیت نیست. چند نکته عملی میتواند به بهینهسازی هزینه کمک کند:
طراحی درست از ابتدا: بسیاری از هزینههای اضافی، ناشی از تغییرات طراحی در میانه مسیر ساخت هستند. طراحی دقیق و بررسی قابلیت قالبپذیری قطعه (Moldability) از همان ابتدا، از هزینههای پنهان بعدی جلوگیری میکند.
انتخاب فولاد متناسب با تیراژ واقعی: انتخاب فولاد گرانقیمت برای تیراژ پایین، یا برعکس، انتخاب فولاد ارزان برای تیراژ بسیار بالا، هردو منجر به هزینههای غیربهینه میشوند.
پرهیز از پیچیدگی غیرضروری: گاهی یک تغییر کوچک در طراحی هندسی قطعه (بدون تغییر در عملکرد نهایی آن) میتواند نیاز به مکانیزمهای پیچیده و پرهزینه در قالب را حذف کند.
یکی از مزیتهای کار با کارگاهی که طراحی قالب را بهصورت داخلی (نه برونسپاریشده) انجام میدهد، همین امکان بررسی و بهینهسازی طراحی از همان مراحل اولیه است — پیش از آنکه هزینههای ساخت به مرحله غیرقابلبازگشت برسد.
توصیه مهندسی: بررسی قابلیت قالبپذیری (DFM)
گاهی یک تغییر بسیار کوچک در طراحی قطعه میتواند بخش قابلتوجهی از هزینه ساخت قالب را کاهش دهد. به همین دلیل، بررسی قابلیت قالبپذیری قطعه (Design for Manufacturing یا DFM) پیش از شروع ساخت قالب، یکی از مؤثرترین راهها برای کنترل هزینه به شمار میرود.
جمعبندی و مرحله بعدی
همانطور که دیدیم، هزینه ساخت قالب تزریق پلاستیک تابع ترکیبی از فاکتورهای متعدد است: از پیچیدگی و ابعاد قطعه گرفته تا نوع فولاد، سیستم راهگاه، و تیراژ مورد نظر. برای هر پروژه، هزینه ساخت قالب تزریق پلاستیک باید جداگانه و بر اساس همین فاکتورها محاسبه شود. به همین دلیل، تنها راه دریافت یک برآورد قیمت دقیق و واقعی، بررسی فنی نقشه یا نمونه قطعه است.
اگر فایل سهبعدی، نقشه، یا حتی نمونه قطعه را در اختیار دارید، میتوانید آن را برای ما ارسال کنید تا پس از بررسی فنی، مناسبترین راهکار و برآورد هزینه ساخت قالب تزریق پلاستیک برای پروژه شما ارائه شود. اگر هنوز فایل سهبعدی ندارید، بررسی نمونه فیزیکی قطعه هم امکانپذیر است.
انواع گیت در قالب تزریق پلاستیک: راهنمای کامل مهندسی انتخاب و طراحی راهگاه
مقدمه
اگر تا به حال یک قطعه پلاستیکی را در دست گرفتهاید و روی سطحش یک نقطه یا خط ریز و تقریباً نامرئی دیدهاید، آن نقطه اثر یک تصمیم مهندسی است، نه یک عیب ساخت. آن نقطه محل گیت است؛ و شناخت انواع گیت در قالب تزریق پلاستیک دقیقاً همان چیزی است که تعیین میکند این نقطه، کجا و چگونه روی قطعه ظاهر شود.
در نگاه اول، گیت شاید کوچکترین و کماهمیتترین بخش یک قالب تزریق پلاستیک به نظر برسد؛ چند میلیمتر مسیر باریک در مقابل دهها سانتیمتر فولاد، کانال خنککاری و سیستم اجکتور. اما در عمل، محل، شکل و ابعاد همین چند میلیمتر است که تعیین میکند قطعه نهایی بدون تابخوردگی از قالب خارج شود یا با آن دستوپنجه نرم کند، ظاهرش تمیز باشد یا ردی زشت روی آن بماند، و تولید با سرعت اقتصادی پیش برود یا هر شات با دردسر همراه باشد.
در مولدپلاس، طراحی گیت را بخشی جدانشدنی از طراحی قالب میدانیم، نه یک مرحله جانبی که بعد از طراحی حفره و مغزی به آن میرسیم. تجربه ما در پروژههای واقعی -از قالبهای چندحفره خانگی تا قطعات صنعتی دقیق- نشان داده که اکثر مشکلات پرشدن ناقص، خط جوش، فلاش گیت و حتی شکستگی زودهنگام قطعه در نقطه گیت، ریشه در انتخاب نادرست نوع گیت یا جایگذاری اشتباه آن دارند، نه در ماشین تزریق یا حتی متریال.
این مقاله را طوری نوشتهایم که هم برای یک مهندس تازهکار که تازه با مفهوم راهگاه آشنا میشود مفید باشد، و هم برای مدیر کارخانه یا خریدار صنعتی که میخواهد بداند چرا سازنده قالبش یک نوع گیت خاص را پیشنهاد داده است. اگر به دنبال درک عمیقتر از خود فرآیند تزریق پلاستیک هستید، پیشنهاد میکنیم مقاله قالب تزریق پلاستیک چیست؟ را هم بخوانید، و برای آشنایی با مراحل کلی ساخت یک قالب، سری بزنید به مراحل ساخت قالب تزریق پلاستیک از صفر تا صد

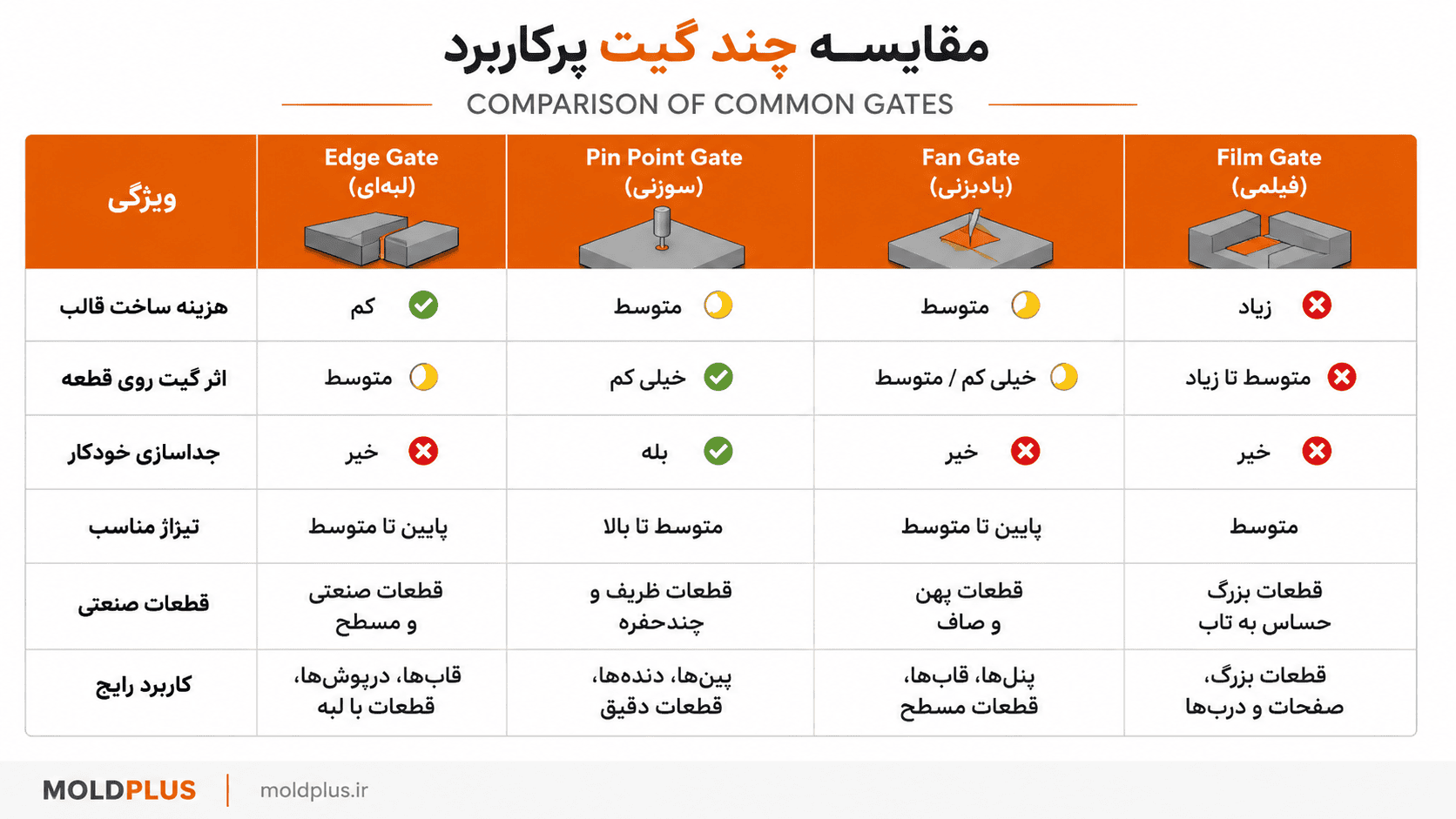

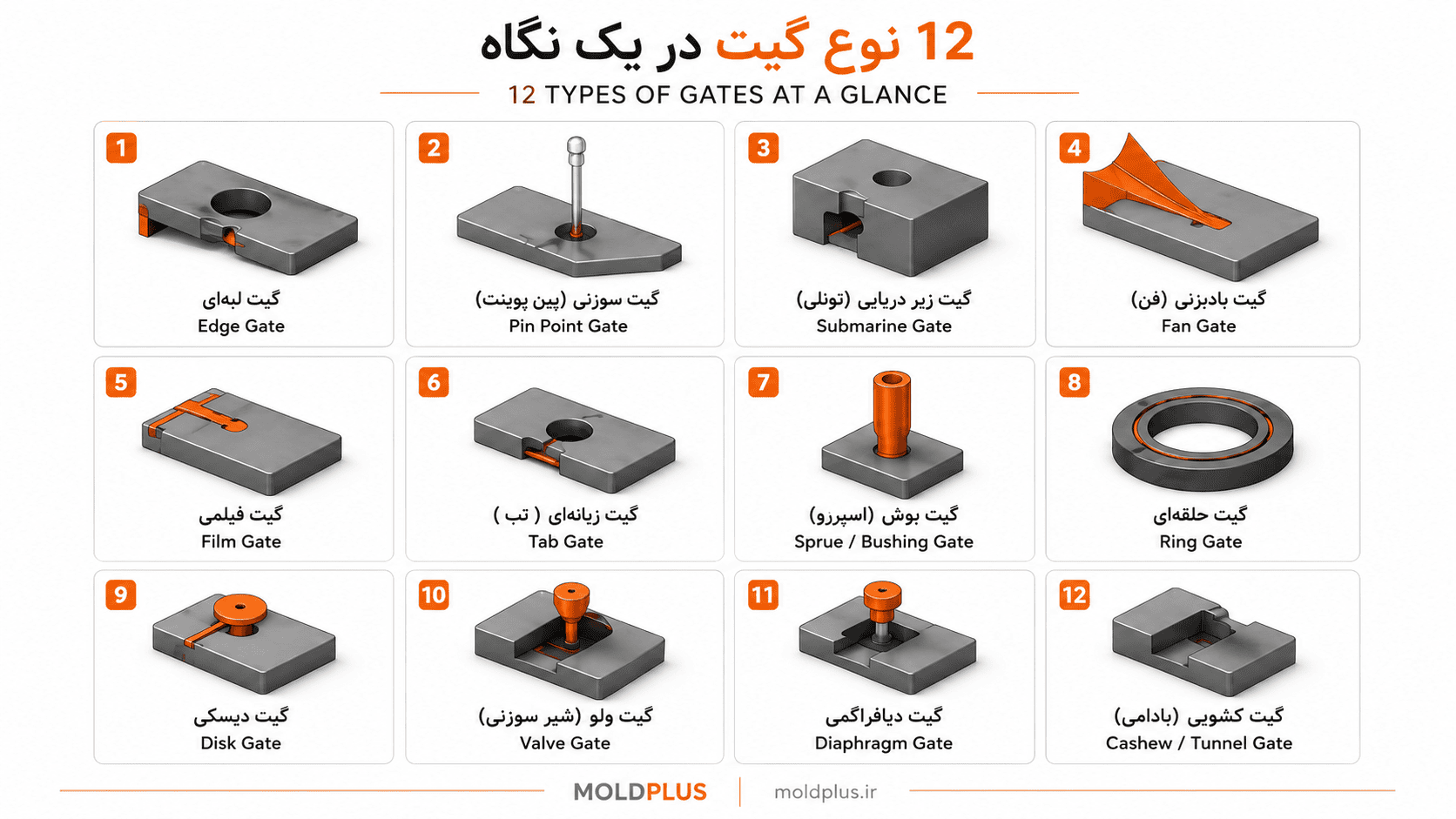

نگاه سریع: مقایسه انواع گیت در یک نگاه
قبل از ورود به جزئیات، این جدول یک دید کلی سریع از ۱۲ نوع گیتی که در این مقاله بررسی میکنیم به شما میدهد:
نوع گیت
کاربرد رایج
هزینه نسبی
ظاهر روی سطح
جداسازی خودکار
تیراژ مناسب
لبهای
قطعات مسطح و صنعتی
پایین
اثر کوچک روی لبه
خیر
پایین تا متوسط
سوزنی (پینپوینت)
قطعات ظریف، قالب چندحفره
متوسط
بسیار کم
بله
متوسط تا بالا
زیردریایی
محصولات مصرفی
متوسط تا بالا
پنهان
بله
بالا
بادبزنی
قطعات پهن و صاف
متوسط
خطی، متوسط
خیر
پایین تا متوسط
فیلمی
قطعات بزرگ حساس به تاب
بالا
متوسط تا زیاد
خیر
متوسط
زبانهای
قطعات شفاف/نوری
متوسط
بسیار کم روی بدنه
خیر
پایین تا متوسط
بوشی
قطعات ضخیم تکحفره
پایین
زیاد (مرکزی)
خیر
پایین
حلقهای
قطعات حلقوی/لولهای
بالا
ناچیز
خیر
متوسط تا بالا
دیسکی
قطعات دایرهای متقارن
بالا
زیاد (مرکزی)
خیر
متوسط
والو
قطعات کلاس A، تیراژ بالا
بسیار بالا
ناچیز
بله (کنترلشده)
بسیار بالا
کشو (بادامی)
هندسه پیچیده و دشوار
بالا
ناچیز (پنهان)
بله
متوسط تا بالا
دیافراگمی
بوشها و قطعات با هسته داخلی
بالا
متوسط
خیر
متوسط
جزئیات کامل هر گیت، از جمله مزایا، معایب و اشتباهات رایج، در ادامه همین مقاله آمده است.
گیت چیست؟ تعریف دقیق
گیت (Gate) کوچکترین و معمولاً محدودکنندهترین بخش از مسیر جریان مذاب در قالب تزریق پلاستیک است؛ نقطهای که پلاستیک مذاب از رانر (کانال توزیع) عبور کرده و وارد حفره اصلی قالب میشود.
از نظر مهندسی، گیت را میتوان به یک شیر تنظیم جریان تشبیه کرد. ابعاد آن بهطور مستقیم روی سه چیز اثر میگذارد:
سرعت پرشدن حفره: گیت کوچکتر یعنی سرعت برشی بالاتر و افت فشار بیشتر.
زمان انجماد گیت: تا وقتی گیت باز (مذاب) است، فشار نگهداری (Packing) میتواند به قطعه منتقل شود؛ به محض انجماد گیت، این مسیر بسته میشود.

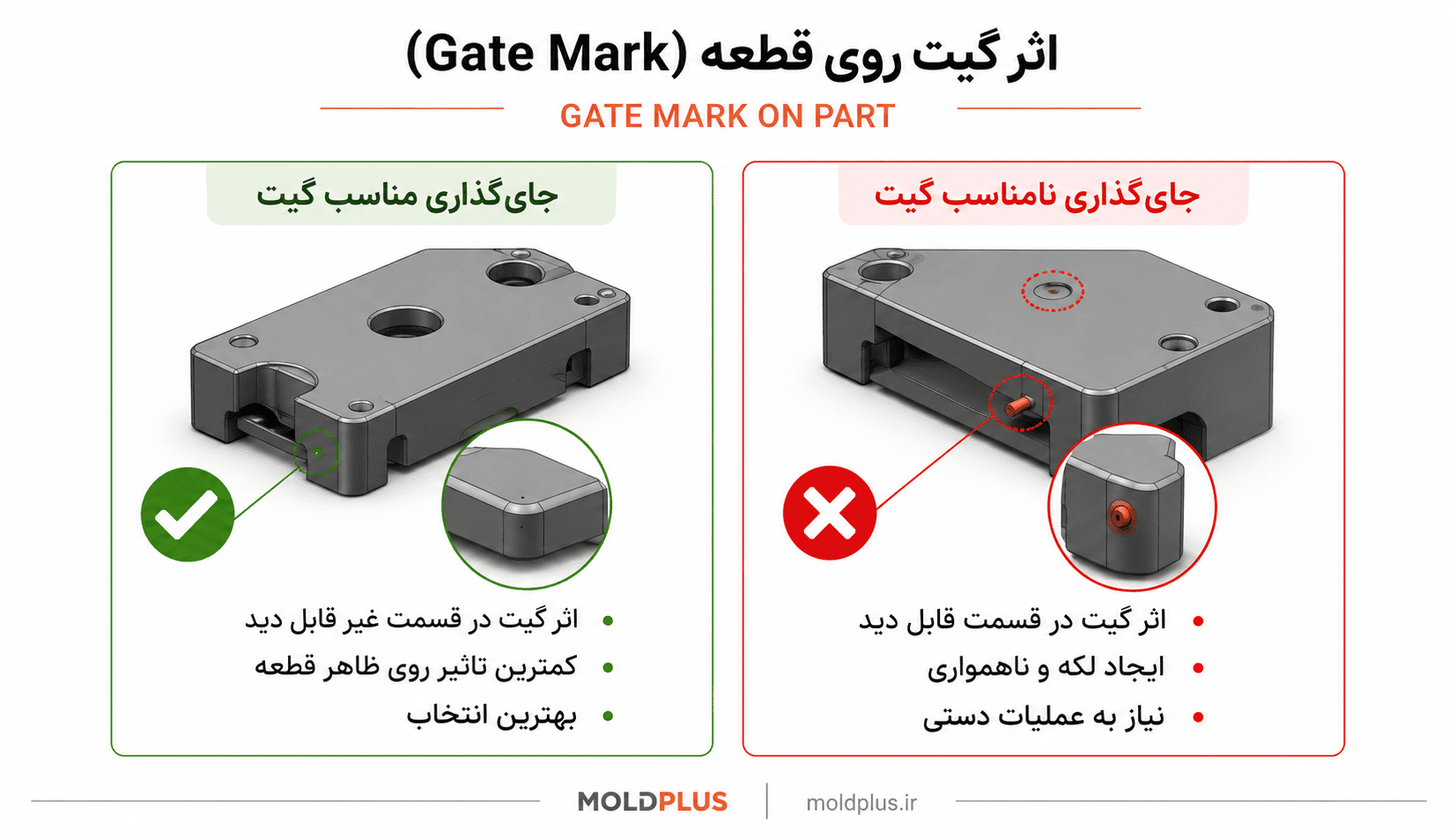

ظاهر نهایی قطعه در محل ورودی: هر گیت اثری از خود روی سطح قطعه باقی میگذارد که باید هوشمندانه پنهان یا مدیریت شود.
نکتهای که در طراحی واقعی زیاد نادیده گرفته میشود این است که گیت صرفاً «سوراخ ورودی» نیست؛ بلکه ابزاری برای کنترل جهت جریان، محل خط جوش (Weld Line)، و توزیع فشار در کل حفره است. همین موضوع است که انتخاب نوع گیت را از یک تصمیم ساده به یک تصمیم مهندسی چندبعدی تبدیل میکند.

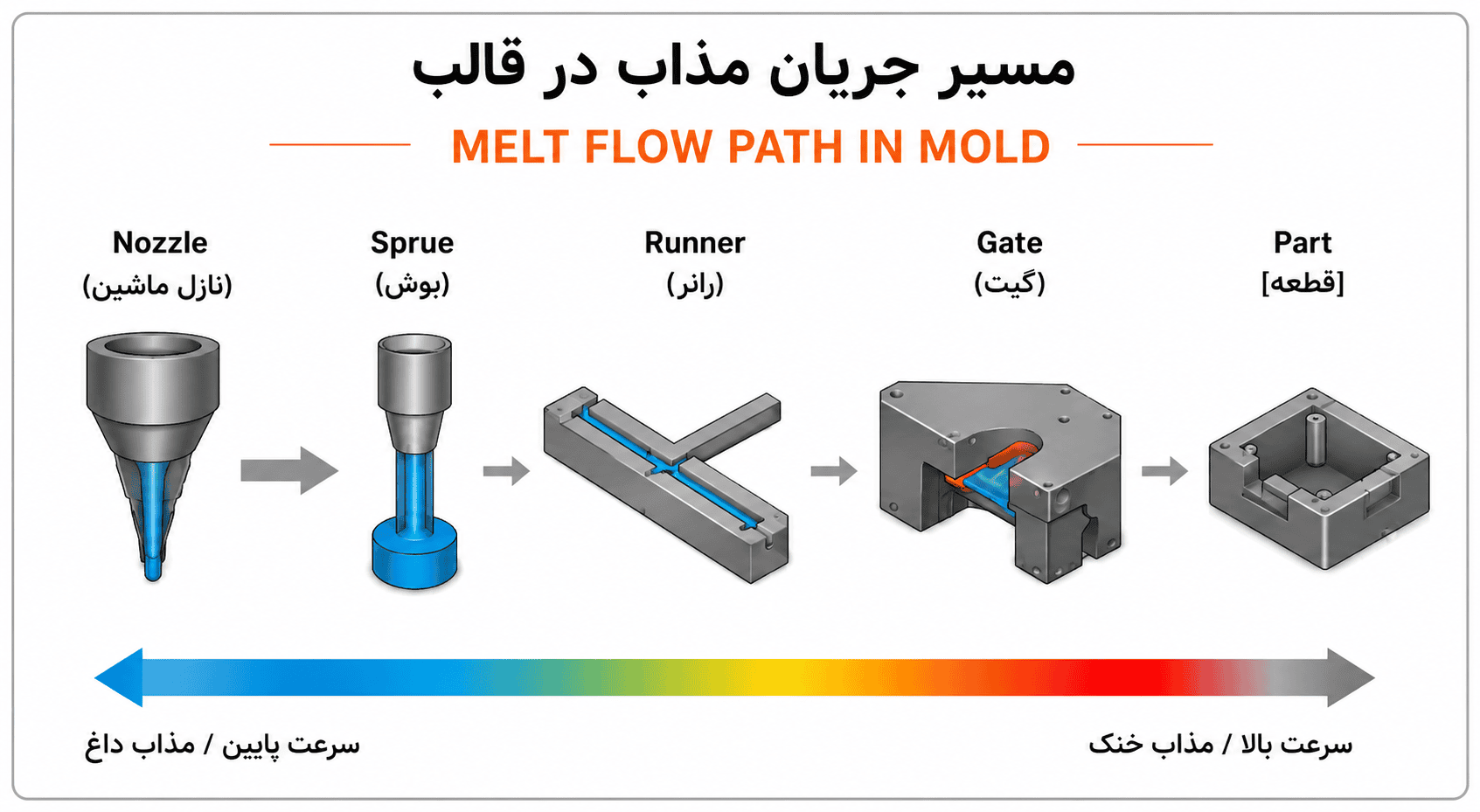

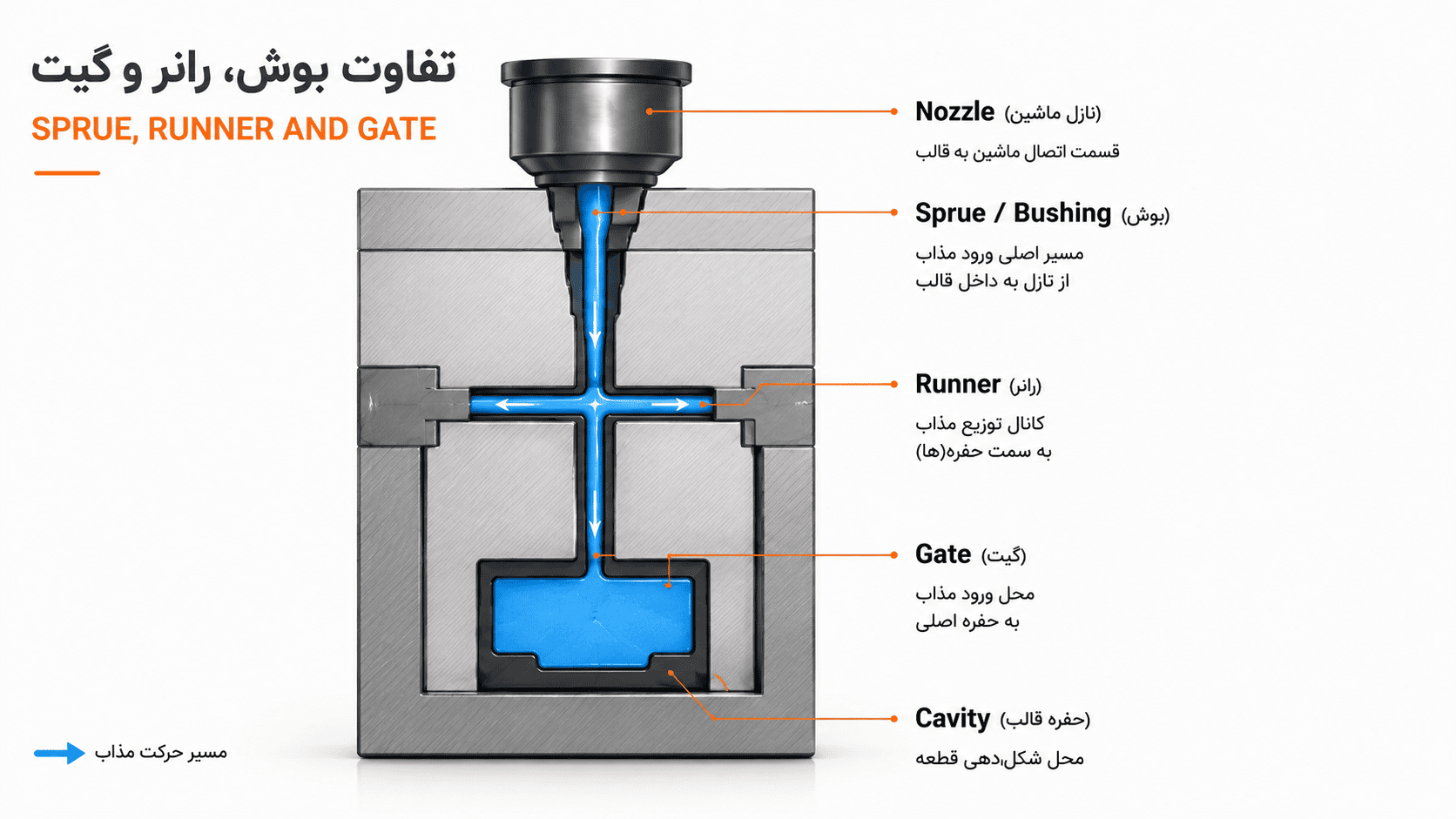

تفاوت بوش، رانر و گیت
این سه واژه اغلب با هم اشتباه گرفته میشوند، در حالیکه هرکدام نقش مشخصی دارند:
بخش
نقش اصلی
مقطع معمول
بوش (Sprue)
مسیر اصلی ورود مذاب از نازل ماشین تزریق به داخل قالب
دایرهای، مخروطی (باز شونده به سمت داخل)
رانر (Runner)
شبکه توزیع مذاب از بوش تا نزدیکی هر حفره؛ در قالبهای چندحفره مسئول تعادل پرشدن است
ذوزنقهای، ذوزنقه اصلاحشده، دایرهای یا نیمدایرهای
گیت (Gate)
آخرین و معمولاً باریکترین بخش مسیر، محل اتصال رانر به حفره اصلی
متغیر بر اساس نوع گیت
نکته کلیدی: بوش و رانر معمولاً بعد از باز شدن قالب همراه قطعه بیرون میآیند (در سیستمهای سرد) و باید جدا شوند؛ اما گیت است که تعیین میکند این جداسازی بهصورت خودکار (مثل گیتهای زیردریایی) یا دستی/با برش اتفاق بیفتد.
چرا طراحی گیت اینقدر اهمیت دارد؟
قبل از رفتن به سراغ انواع گیت، بهتر است بدانیم دقیقاً چه چیزهایی را تحت تأثیر قرار میدهد:
۱. کیفیت ظاهری قطعه محل و نوع گیت مشخص میکند اثر گیت (Gate Vestige) کجا روی قطعه باقی میماند. در قطعاتی که ظاهر اهمیت بالایی دارد -مثل درب عطر یا قطعات تزئینی- انتخاب گیتی که اثر آن در سطح غیرقابلرویت (مثل زیر یا داخل قطعه) قرار بگیرد، میتواند تفاوت بین یک محصول قابلفروش و یک محصول مرجوعی باشد.
۲. کیفیت فنی و ساختاری قطعه جهت جریان مذاب که توسط محل گیت تعیین میشود، مسیر خطوط جوش، حباب هوا، و حتی جهتگیری الیاف (در متریالهای فایبرگلاس) را کنترل میکند. گیت در جای نامناسب میتواند خط جوش را دقیقاً روی نقطهای بیاندازد که قطعه بیشترین تنش مکانیکی را تحمل میکند.
۳. هزینه تولید گیتهای خودبُر (مثل زیردریایی یا سوزنی) نیاز به عملیات دستی جداسازی رانر را حذف میکنند و برای تولید انبوه بسیار بهصرفهترند. در مقابل، گیتهای ساده مثل لبهای یا بوشی هزینه ساخت قالب کمتری دارند اما هزینه پسپردازش (فینیشینگ دستی) را افزایش میدهند.
۴. سرعت و بازده تولید گیتهایی که امکان جداسازی خودکار دارند، سیکل تولید را کوتاهتر و اپراتور مستقلتر میکنند. در یکی از پروژههای داخلی ما، تغییر از یک گیت لبهای به یک سیستم چندگیت سوزنی روی جدار داخلی قطعه، دقیقاً به همین دلیل انتخاب شد تا نیاز به عملیات دستی برش رانر از بین برود.
۵. کیفیت پرشدن (Fill Quality) شاید مهمترین نکته: گیت نامناسب میتواند باعث پرشدن ناقص (Short Shot)، سوختگی گاز (Burn Mark)، یا Jetting شود. حتی اگر طراحی حفره کامل باشد، گیت اشتباه همه چیز را خراب میکند.
راهنمای کامل انواع گیت
در ادامه، مهمترین انواع گیت مورد استفاده در صنعت قالبسازی تزریق پلاستیک را با جزئیات کامل بررسی میکنیم.
۱. گیت لبهای (Edge Gate)
تعریف: گیت لبهای در لبه یا کنار قطعه قرار میگیرد و مذاب را از کنار وارد حفره میکند. یکی از قدیمیترین و پرکاربردترین انواع گیت است.
اصول عملکرد: رانر در سطح تفکیک (Parting Line) به لبه قطعه میرسد و مستقیماً به داخل حفره تزریق میکند. مقطع آن معمولاً مستطیلی و کوچک است.
مزایا: ساخت ساده، هزینه ماشینکاری پایین، قابل استفاده برای طیف وسیعی از متریالها و ضخامتها، قابلیت تنظیم آسان ابعاد گیت بعد از تست اولیه.
معایب: نیاز به جداسازی دستی یا نیمهدستی رانر از قطعه، اثر گیت روی لبه قطعه باقی میماند، محدودیت در قطعات با هندسه پیچیده یا چندحفرهای متعادل.
کاربردها: قطعات مسطح یا با ضخامت یکنواخت، قطعات صنعتی که ظاهر لبه اهمیت کمتری دارد، نمونهسازی و تولیدات با تیراژ متوسط.
چه زمانی استفاده نکنیم: برای قطعات با سطح نمایان در محل گیت، یا برای تولید انبوه که نیاز به جداسازی کاملاً خودکار دارد.
پیچیدگی ساخت: کم تا متوسط.
هزینه نسبی: پایین.
توصیه مهندسی: برای شروع پروژههای جدید و تست اولیه قالب، گیت لبهای انتخاب امنی است چون بهراحتی قابل اصلاح است.
اشتباه رایج: قرار دادن گیت لبهای دقیقاً روبهروی یک دیواره ضخیم که باعث Jetting (پرش مذاب بدون پرشدن یکنواخت) میشود.
۲. گیت سوزنی یا نقطهای (Pin Point Gate)
تعریف: گیتی بسیار کوچک و نقطهای که معمولاً روی سطح بالایی یا پایینی قطعه (نه لبه آن) قرار میگیرد و در سیستمهای سهصفحهای بهکار میرود.
اصول عملکرد: مذاب از طریق یک نقطه بسیار باریک (اغلب زیر ۱ میلیمتر قطر) وارد حفره میشود. هنگام باز شدن قالب، گیت بهصورت خودکار از رانر جدا میشود.
مزایا: جداسازی خودکار رانر، اثر گیت بسیار کوچک و قابل پنهانسازی، مناسب برای قالبهای چندحفره با نیاز به تعادل جریان دقیق.

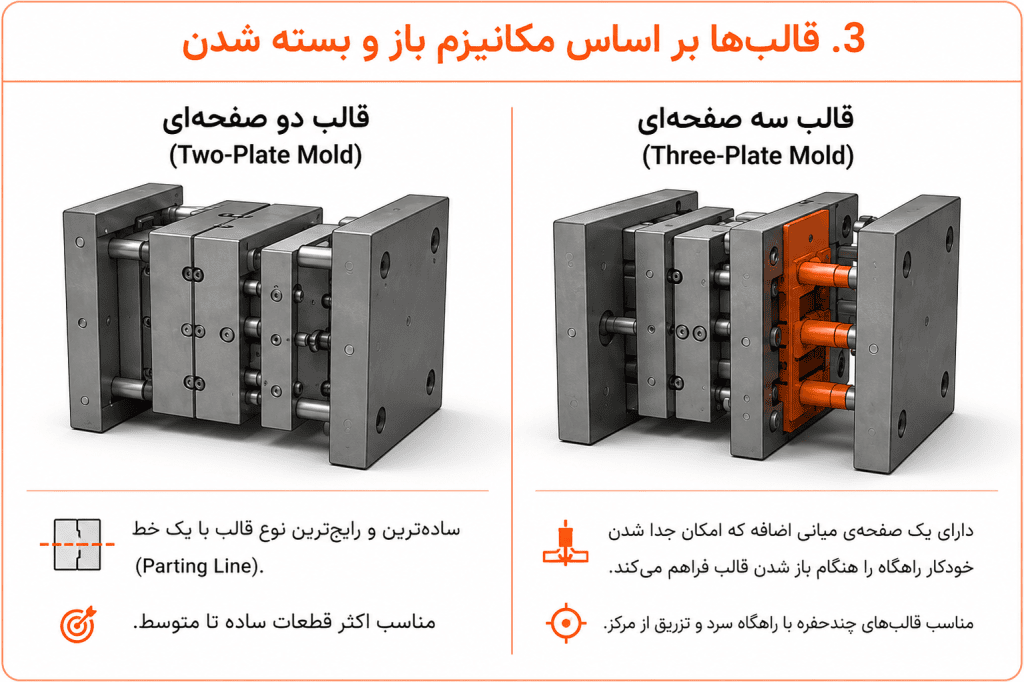

معایب: نیاز به قالب سهصفحهای (پیچیدهتر و گرانتر)، افت فشار بالا در گیت که میتواند برای متریالهای حساس به برش مشکلساز شود.
کاربردها: قطعات ظریف با ظاهر مهم، قالبهای چندحفره با نیاز به توزیع متقارن مذاب. در یکی از پروژههای مولدپلاس، برای یک قالب چندحفره خانگی، از گیت پینپوینت جانبی برای هر حفره استفاده شد تا هم جداسازی خودکار رانر تضمین شود و هم اثر گیت روی سطح قابلمشاهده باقی نماند.
چه زمانی استفاده نکنیم: برای متریالهای حساس به تنش برشی بالا (مثل برخی پلیکربناتهای نازک) بدون بررسی دقیق شبیهسازی.
پیچیدگی ساخت: متوسط تا بالا (به دلیل نیاز به سیستم سهصفحهای).
هزینه نسبی: متوسط.
توصیه مهندسی: برای قطعاتی که ظاهر تمیز در همه سطوح اهمیت دارد و تیراژ تولید بالاست، این گیت گزینه بسیار مناسبی است.
اشتباه رایج: طراحی قطر گیت بیشازحد کوچک صرفاً برای «اثر کمتر»، که منجر به سوختگی گاز یا پرشدن ناقص میشود.
۳. گیت زیردریایی (Submarine Gate / Tunnel Gate)
تعریف: گیتی که مسیر آن بهصورت زیرزمینی (زیر سطح تفکیک) از رانر به داخل حفره منتقل میشود؛ به همین دلیل «زیردریایی» یا «تونلی» نامیده میشود.
اصول عملکرد: رانر از یک مسیر شیبدار زیر سطح قالب عبور کرده و به قسمت زیرین یا کناری قطعه میرسد. مانند گیت پینپوینت، هنگام باز شدن قالب بهصورت خودکار جدا میشود.
مزایا: جداسازی کاملاً خودکار، امکان جایگذاری گیت در نقاط پنهان (مثل زیر قطعه)، مناسب برای تولید انبوه بدون نیاز به عملیات دستی.
معایب: طراحی و ماشینکاری پیچیدهتر، محدودیت در ضخامت و زاویه مسیر (خطر شکست ابزار در حین ساخت)، افت فشار بالا در مسیر منحنی.
کاربردها: قطعات پلاستیکی مصرفی با تیراژ بالا که نیاز به ظاهر تمیز در تمام سطوح دارند؛ بهطور مشابه با منطقی که در گیت سوزنی جانبی برای پروژه سوکت مولدپلاس بهکار رفت، جایی که مسیر گیت بهگونهای طراحی شد که هیچ اثری روی سطح نمایان قطعه باقی نماند.
چه زمانی استفاده نکنیم: برای متریالهای ترد یا شکننده که در مسیر خمیده گیت دچار تنش بیشازحد میشوند.
پیچیدگی ساخت: بالا.
هزینه نسبی: متوسط تا بالا.
توصیه مهندسی: اگر بودجه ساخت قالب اجازه میدهد، این گیت برای تولید انبوه محصولات مصرفی انتخاب بسیار مؤثری است.
اشتباه رایج: زاویه مسیر تونلی بیشاز حد تند که باعث سایش سریع پین گیت و افت کیفیت در تیراژ بالا میشود.
۴. گیت بادبزنی (Fan Gate)
تعریف: نوعی گیت لبهای گسترشیافته که به شکل بادبزن از باریک به پهن باز میشود.
اصول عملکرد: با پهن کردن تدریجی مسیر ورودی، سرعت جریان مذاب را در عرض قطعه یکنواختتر میکند.
مزایا: توزیع یکنواختتر جریان در قطعات پهن، کاهش خطر تابخوردگی در قطعات صاف و بزرگ، کاهش تنش پسماند.
معایب: اثر گیت گستردهتر از گیتهای نقطهای، نیاز به جداسازی دستی.
کاربردها: قطعات مسطح و پهن مثل درپوشها یا صفحات نازک که در آنها یکنواختی پرشدن اهمیت بیشتری از اثر کوچک گیت دارد.
چه زمانی استفاده نکنیم: برای قطعات کوچک یا ضخیم که یکنواختی جریان دغدغه اصلی نیست.
پیچیدگی ساخت: متوسط.
هزینه نسبی: متوسط.
توصیه مهندسی: وقتی تابخوردگی قطعات صاف و پهن مسئله اصلی است، قبل از رفتن به سراغ راهحلهای گرانتر، گیت بادبزنی را امتحان کنید.
اشتباه رایج: باز کردن بادبزن با زاویه ثابت بدون تطبیق با ضخامت قطعه، که باعث پرشدن نامتوازن در دو طرف میشود.
۵. گیت فیلمی (Film Gate)
تعریف: گیتی به شکل یک نوار باریک و پهن (فیلم) که در طول یک یا چند لبه قطعه کشیده میشود.
اصول عملکرد: مانند نسخه توسعهیافته گیت بادبزنی، اما بهجای تمرکز روی یک نقطه، در طول کل عرض یا حتی محیط قطعه پخش میشود.
مزایا: بهترین گزینه برای کاهش تابخوردگی در قطعات صاف و بزرگ، توزیع فشار بسیار یکنواخت، کاهش خطوط جریان مرئی روی سطح.
معایب: حجم بالای رانر و نیاز به برش دقیق بعد از قالبگیری، هزینه ماشینکاری بالاتر.
کاربردها: قطعات بزرگ و صاف با حساسیت بالا به تابخوردگی، مثل درپوشهای استخری یا صفحات بزرگ.
چه زمانی استفاده نکنیم: برای قطعات کوچک یا با هندسه پیچیده که چنین سطح گستردهای از گیت غیرضروری است.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا.
توصیه مهندسی: برای قطعاتی مثل درپوش دستبند استخر که در آنها ثبات ابعادی و عدم تابخوردگی اولویت اصلی است، این نوع گیت (یا نسخه سادهشده آن) میتواند نتیجه بهتری از یک گیت نقطهای ساده بدهد.
اشتباه رایج: طراحی فیلم گیت با عرض بیشازحد نیاز که باعث افزایش بیمورد حجم پرت مواد (Runner Scrap) میشود.
۶. گیت زبانهای (Tab Gate)
تعریف: گیتی که از طریق یک زبانه یا برجستگی کمکی روی لبه قطعه به حفره متصل میشود، بهجای تزریق مستقیم به بدنه اصلی.
اصول عملکرد: مذاب ابتدا از زبانه عبور میکند و سرعت و فشار آن پیش از ورود به حفره اصلی کاهش مییابد؛ این کار تنش برشی روی سطح دیداری قطعه را کم میکند.
مزایا: کاهش خطوط جریان و لکههای ناشی از تنش برشی روی سطح اصلی، مناسب برای قطعاتی با سطح نمایان حساس مثل قطعات نوری یا شفاف.
معایب: نیاز به فضای اضافی برای زبانه (که بعداً باید برش بخورد)، افزایش پرت مواد.
کاربردها: قطعات پلیکربنات یا آکریلیک با سطح شفاف که باید بدون هرگونه لکه یا خط جریان باشند.
چه زمانی استفاده نکنیم: برای قطعات مات یا صنعتی که ظاهر سطحی اهمیت پایینی دارد؛ هزینه اضافه توجیهی ندارد.
پیچیدگی ساخت: متوسط.
هزینه نسبی: متوسط.
توصیه مهندسی: اگر مشتری روی شفافیت یا کیفیت نوری قطعه حساسیت دارد، پیش از رد کردن این گیت بهخاطر هزینه بالاتر، تأثیر آن بر نرخ ضایعات را هم در محاسبه بگذارید.
اشتباه رایج: طراحی زبانه بیشازحد کوتاه که فرصت کافی برای کاهش تنش برشی مذاب فراهم نمیکند.
۷. گیت بوشی یا مستقیم (Sprue Gate)
تعریف: سادهترین نوع گیت که در آن بوش اصلی مستقیماً و بدون واسطه رانر به حفره متصل میشود.
اصول عملکرد: مذاب مسیری کاملاً مستقیم از نازل ماشین تا داخل قطعه طی میکند؛ عمدتاً در قالبهای یکحفرهای با تقارن محوری استفاده میشود.
مزایا: کمترین افت فشار ممکن، سادهترین طراحی و ساخت، مناسب برای قطعات ضخیم که نیاز به فشار نگهداری طولانی دارند.
معایب: اثر گیت بزرگ و همیشه در مرکز قطعه (اغلب غیرقابل پنهانسازی)، تنش پسماند بالا در اطراف نقطه گیت، عدم امکان استفاده در قالبهای چندحفره.
کاربردها: قطعات استوانهای ضخیم و متقارن، قطعات صنعتی بدون محدودیت ظاهری، نمونهسازی اولیه.
چه زمانی استفاده نکنیم: برای هر قطعهای که ظاهر در نقطه مرکزی اهمیت دارد یا برای قالبهای چندحفرهای.
پیچیدگی ساخت: پایین.
هزینه نسبی: پایین.
توصیه مهندسی: این گیت را بیشتر برای نمونهسازی سریع یا قطعات کاملاً فانکشنال (بدون دغدغه ظاهری) در نظر بگیرید.
اشتباه رایج: استفاده از گیت بوشی روی قطعاتی با ضخامت نازک که باعث تنش تمرکزیافته و شکست در نقطه گیت میشود.
۸. گیت حلقهای (Ring Gate)
تعریف: گیتی که بهصورت یک حلقه کامل در اطراف یک هسته استوانهای (معمولاً برای قطعات لولهای یا حلقوی) قرار میگیرد.
اصول عملکرد: مذاب پیش از رسیدن به گیت حلقهای، دور یک مسیر استوانهای میچرخد و سپس بهطور یکنواخت از تمام محیط وارد حفره اصلی میشود.
مزایا: پرشدن کاملاً متقارن و یکنواخت برای قطعات حلقوی، حذف خط جوش در قطعات لولهای که در روشهای دیگر اجتنابناپذیر است.
معایب: پیچیدگی بالای ماشینکاری، پرت مواد بیشتر در رانر حلقوی.
کاربردها: قطعاتی مانند درپوشهای حلقوی، اورینگهای بزرگ، بوشهای استوانهای که تقارن کامل در آنها حیاتی است. مشابه چالشی که در پروژه قالب درب رینگی مواد ضدعفونیکننده مولدپلاس با آن مواجه شدیم، جایی که تقارن پرشدن مستقیماً روی کیفیت درزگیری نهایی قطعه اثر میگذاشت.
چه زمانی استفاده نکنیم: برای قطعات غیرمتقارن یا غیرحلقوی که اصلاً امکان استفاده از این گیت وجود ندارد.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا.
توصیه مهندسی: برای قطعاتی که خط جوش در آنها به هیچ عنوان قابل قبول نیست، این گیت با وجود هزینه بالاتر، در بلندمدت هزینه ضایعات را کاهش میدهد.
اشتباه رایج: عدم تعادل دقیق مسیر توزیع دور هسته که باعث پرشدن نامتقارن و همچنان بروز خط جوش میشود.
۹. گیت دیسکی (Disk Gate)
تعریف: مشابه گیت حلقهای، اما بهجای مسیر حلقوی در اطراف هسته، بهصورت یک دیسک کامل صاف در مرکز قطعه عمل میکند و از آن به بیرون گسترش مییابد.
اصول عملکرد: مذاب از مرکز بهصورت شعاعی و متقارن به تمام جهات پخش میشود.
مزایا: مناسب برای قطعات دایرهایشکل با نیاز به تقارن کامل، حذف تقریباً کامل خط جوش.
معایب: پرت مواد بالا (کل دیسک بعداً باید برش بخورد)، فقط برای قطعات دایرهای کاربرد دارد.
چه زمانی استفاده نکنیم: برای هر قطعهای که کاملاً دایرهایشکل و متقارن نباشد.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا (بیشترین پرت مواد در میان انواع گیت).
توصیه مهندسی: فقط زمانی این گیت را انتخاب کنید که تقارن کامل واقعاً برای عملکرد یا ظاهر قطعه ضروری باشد؛ در غیر این صورت هزینه پرت مواد آن توجیهی ندارد.
اشتباه رایج: استفاده از این گیت برای قطعاتی که تقارن کامل لازم ندارند، صرفاً به این دلیل که «سادهتر به نظر میرسد».
۱۰. گیت والو (Valve Gate)
تعریف: گیتی مجهز به یک پین مکانیکی یا هیدرولیکی که مسیر گیت را در زمان مشخص باز و بسته میکند؛ معمولاً همراه با سیستم رانر گرم استفاده میشود.
اصول عملکرد: پین والو در طول فاز پرشدن باز است و اجازه عبور مذاب را میدهد؛ سپس در لحظه مناسب (پیش از انجماد کامل) بسته میشود تا اثر گیت را کاهش داده و از برگشت مذاب جلوگیری کند.
مزایا: کنترل دقیق زمانبندی پرشدن، حذف کامل اثر گیت روی سطح، مناسب برای قالبهای چندگیتی روی یک قطعه بزرگ با کنترل توالی پرشدن.
معایب: هزینه بسیار بالای ساخت و نگهداری، نیاز به سیستم کنترل هیدرولیک یا پنوماتیک اضافه.
کاربردها: قطعات خودرویی بزرگ، قطعات با سطح کلاس A که هیچ اثر گیتی روی آنها قابل قبول نیست.
چه زمانی استفاده نکنیم: برای تولیدات با تیراژ پایین یا بودجه محدود؛ هزینه این سیستم فقط در تیراژهای بسیار بالا توجیه اقتصادی پیدا میکند.
پیچیدگی ساخت: بسیار بالا.
هزینه نسبی: بسیار بالا.
توصیه مهندسی: این گزینه را فقط برای پروژههای صنعتی بزرگ با تیراژ بالا و بودجه متناسب در نظر بگیرید.
اشتباه رایج: انتخاب گیت والو برای پروژههایی با تیراژ پایین که هزینه آن هرگز از طریق صرفهجویی در فینیشینگ جبران نمیشود.
۱۱. گیت بادامی یا کشو (Cashew Gate)
تعریف: نوعی گیت زیردریایی خمیده (به شکل بادام یا کاشو) که برای انتقال مذاب به نقاطی که مسیر مستقیم امکانپذیر نیست، طراحی میشود.
اصول عملکرد: مسیر گیت بهصورت یک منحنی نرم از رانر عبور کرده و به سمت نقطه هدف در زیر سطح تفکیک میرود؛ مانند نسخه پیچیدهتر و انحناداری از گیت زیردریایی.
مزایا: امکان دسترسی به نقاطی که گیت زیردریایی مستقیم نمیتواند به آنها برسد، جداسازی خودکار مانند دیگر گیتهای زیردریایی.
معایب: ماشینکاری بسیار پیچیده و پرهزینه، ریسک شکست ابزار در حین ساخت به دلیل انحنای تند.
کاربردها: قطعات با هندسه پیچیده که محل ایدهآل گیت در نقطهای غیرقابل دسترسی مستقیم قرار دارد.
چه زمانی استفاده نکنیم: وقتی یک گیت زیردریایی مستقیم یا سوزنی میتواند همان نتیجه را با هزینه کمتر بدهد.
پیچیدگی ساخت: بسیار بالا.
هزینه نسبی: بالا.
توصیه مهندسی: قبل از رفتن به سراغ این گیت، مطمئن شوید که واقعاً هیچ گزینه سادهتری برای رسیدن به همان نقطه وجود ندارد.
اشتباه رایج: طراحی انحنای بیشازحد تند که باعث افت فشار شدید و کاهش عمر ابزار ماشینکاریشده میشود.
۱۲. گیت دیافراگمی (Diaphragm Gate)
تعریف: گیتی مشابه گیت دیسکی، اما مخصوص قطعات استوانهای که یک هسته داخلی دارند؛ گیت به شکل یک دیافراگم صاف بین بیرون و هسته داخلی قرار میگیرد.
اصول عملکرد: مذاب از یک نقطه مرکزی وارد شده و پیش از رسیدن به دیواره استوانهای، از یک سطح دیافراگمی صاف عبور میکند که پرشدن را کاملاً متقارن میکند.
مزایا: مناسبترین گزینه برای قطعات استوانهای با هسته داخلی (مثل بوشها و یاتاقانهای پلاستیکی)، تقارن کامل پرشدن، حذف خط جوش.
معایب: پرت مواد نسبتاً بالا، نیاز به برش دقیق دیافراگم پس از قالبگیری.
کاربردها: بوشهای استوانهای، یاتاقانهای پلاستیکی، قطعات لولهای با هسته مرکزی.
چه زمانی استفاده نکنیم: برای قطعات استوانهای بدون هسته داخلی که گیتهای سادهتری مثل بوشی یا حلقهای کافیاند.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا.
توصیه مهندسی: برای قطعاتی مثل بوشهای دقیق که هممحوری داخلی و خارجی حیاتی است، این گیت را جدی در نظر بگیرید.
اشتباه رایج: نادیده گرفتن هممحوری دقیق قالب هنگام ساخت که باعث نامتقارنشدن ضخامت دیافراگم و در نتیجه پرشدن ناهمگون میشود.
جدول مقایسه کلی انواع گیت
نوع گیت
جداسازی خودکار
اثر روی سطح
پیچیدگی ساخت
هزینه نسبی
بهترین کاربرد
لبهای
✗
متوسط (روی لبه)
کم
پایین
قطعات ساده و مسطح
سوزنی (پینپوینت)
✓
بسیار کم
متوسط-بالا
متوسط
چندحفره، ظاهر مهم
زیردریایی
✓
ناچیز (پنهان)
بالا
متوسط-بالا
تولید انبوه، ظاهر تمیز
بادبزنی
✗
متوسط (خطی)
متوسط
متوسط
قطعات پهن و صاف
فیلمی
✗
متوسط تا زیاد
بالا
بالا
قطعات بزرگ حساس به تاب
زبانهای
✗
بسیار کم روی بدنه اصلی
متوسط
متوسط
قطعات شفاف/نوری
بوشی
✗
زیاد (مرکزی)
پایین
پایین
قطعات ضخیم تکحفره
حلقهای
✗
ناچیز
بالا
بالا
قطعات حلقوی/لولهای
دیسکی
✗
زیاد (کل مرکز)
بالا
بالا
قطعات دایرهای متقارن
والو
✓ (کنترلشده)
ناچیز
بسیار بالا
بسیار بالا
قطعات کلاس A، تیراژ بالا
کشو (بادامی)
✓
ناچیز (پنهان)
بسیار بالا
بالا
هندسه پیچیده و دشوار
دیافراگمی
✗
متوسط
بالا
بالا
بوشها و قطعات با هسته داخلی
جدول تصمیمگیری: کدام گیت را انتخاب کنیم؟
شرایط پروژه
گیت پیشنهادی
نمونهسازی سریع، تیراژ پایین
لبهای یا بوشی
قطعه با ظاهر حساس و تیراژ بالا
سوزنی یا زیردریایی
قالب چندحفرهای با نیاز به تعادل جریان
سوزنی
قطعه پهن و صاف با ریسک تابخوردگی
بادبزنی یا فیلمی
قطعه شفاف/نوری بدون خط جریان قابل قبول
زبانهای
قطعه استوانهای بدون هسته داخلی
حلقهای یا بوشی
قطعه دایرهای با هسته داخلی (بوش)
دیافراگمی
قطعه دایرهای بدون هسته، تقارن کامل لازم
دیسکی
قطعه صنعتی بزرگ با تیراژ بسیار بالا و بودجه کافی
والو
نقطه هدف گیت غیرقابل دسترسی مستقیم
کشو (بادامی)

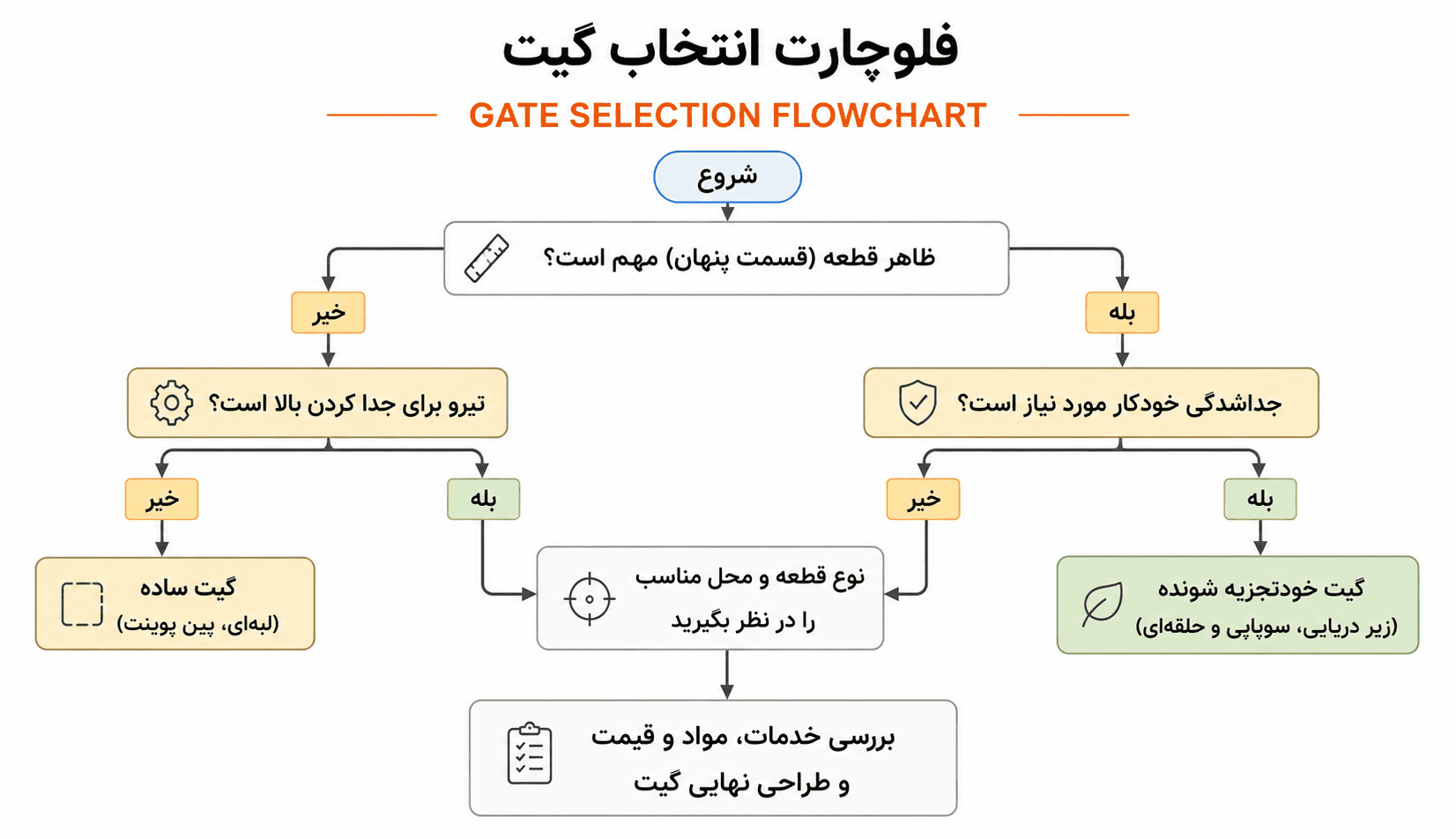

فلوچارت مهندسی انتخاب گیت
برای کسانی که ترجیح میدهند مسیر تصمیمگیری را بهصورت گامبهگام دنبال کنند، منطق بالا را میتوان در قالب یک فلوچارت ساده دید:
دو فیلتر نهایی بعد از انتخاب اولیه: پس از رسیدن به یک گیت پیشنهادی از مسیر بالا، آن را با دو سوال دیگر بسنجید:
متریال چقدر حساس به تنش برشی است؟ اگر متریال (مثل پیویسی یا برخی گریدهای پلیکربنات) حساس باشد، ابعاد گیت را بزرگتر و مسیر ورودی را ملایمتر کنید، حتی اگر این کار اثر ظاهری گیت را کمی بیشتر کند.
ضخامت دیواره قطعه چقدر است؟ دیوارههای نازک نیاز به گیتهای کوچکتر با فشار پرشدن بالاتر دارند؛ دیوارههای ضخیم به فشار نگهداری طولانیتر و گیتی که دیرتر منجمد شود نیاز دارند (مثل گیت بوشی یا سوزنی با قطر بزرگتر).
مهندسان چگونه گیت مناسب را انتخاب میکنند؟
انتخاب گیت هیچوقت یک تصمیم مستقل نیست؛ بلکه نتیجه بررسی همزمان چند عامل است:
۱. هندسه و کارکرد قطعه. ابتدا باید مشخص شود کدام سطوح قطعه «قابلمشاهده» و کدام «پنهان» هستند، و کدام نواحی تحت تنش مکانیکی بیشتری قرار میگیرند.
۲. متریال مصرفی. متریالهای حساس به برش (مثل پیویسی یا برخی گریدهای پلیکربنات) نیاز به گیتهای بزرگتر و مسیر ملایمتر دارند، در حالیکه متریالهای روانتر مثل پلیاتیلن با گیتهای بسیار کوچکتر هم بهخوبی جریان مییابند. برای آشنایی بیشتر با رفتار متریالهای مختلف، مقاله مواد پلاستیکی تزریقی را مطالعه کنید.
۳. تعداد حفره و تعادل جریان. در قالبهای چندحفره، انتخاب گیت مستقیماً با طراحی رانر و توازن پرشدن هر حفره گره خورده است؛ گیتی که برای یک قالب تکحفره عالی است، ممکن است در نسخه چندحفره باعث پرشدن نامتوازن شود.
۴. تیراژ تولید و بودجه. گیتهای خودبُر (سوزنی، زیردریایی، والو) هزینه ساخت اولیه بیشتری دارند اما هزینه نیروی انسانی در تولید انبوه را کاهش میدهند؛ محاسبه نقطه سربهسر بین این دو هزینه، تصمیم نهایی را مشخص میکند.
۵. شبیهسازی جریان مذاب (Moldflow). در پروژههای پیچیده، هیچکدام از قواعد بالا جای شبیهسازی واقعی را نمیگیرد. در مولدپلاس، در مواردی که پرشدن غیریکنواخت یا زمانبندی نامتوازن بین چند حفره یا چند بخش یک قطعه پیشبینی میشد، از شبیهسازی موفلو برای تعیین دقیق تعداد، محل و ابعاد گیت استفاده کردهایم؛ گاهی نتیجه این تحلیل، اضافهشدن چند گیت سوزنی روی جدار داخلی قطعه بهجای یک گیت واحد بوده است، تا مسیر جریان کوتاهتر شده و مذاب پیش از رسیدن به نقاط دور از انجماد زودرس جلوگیری کند.

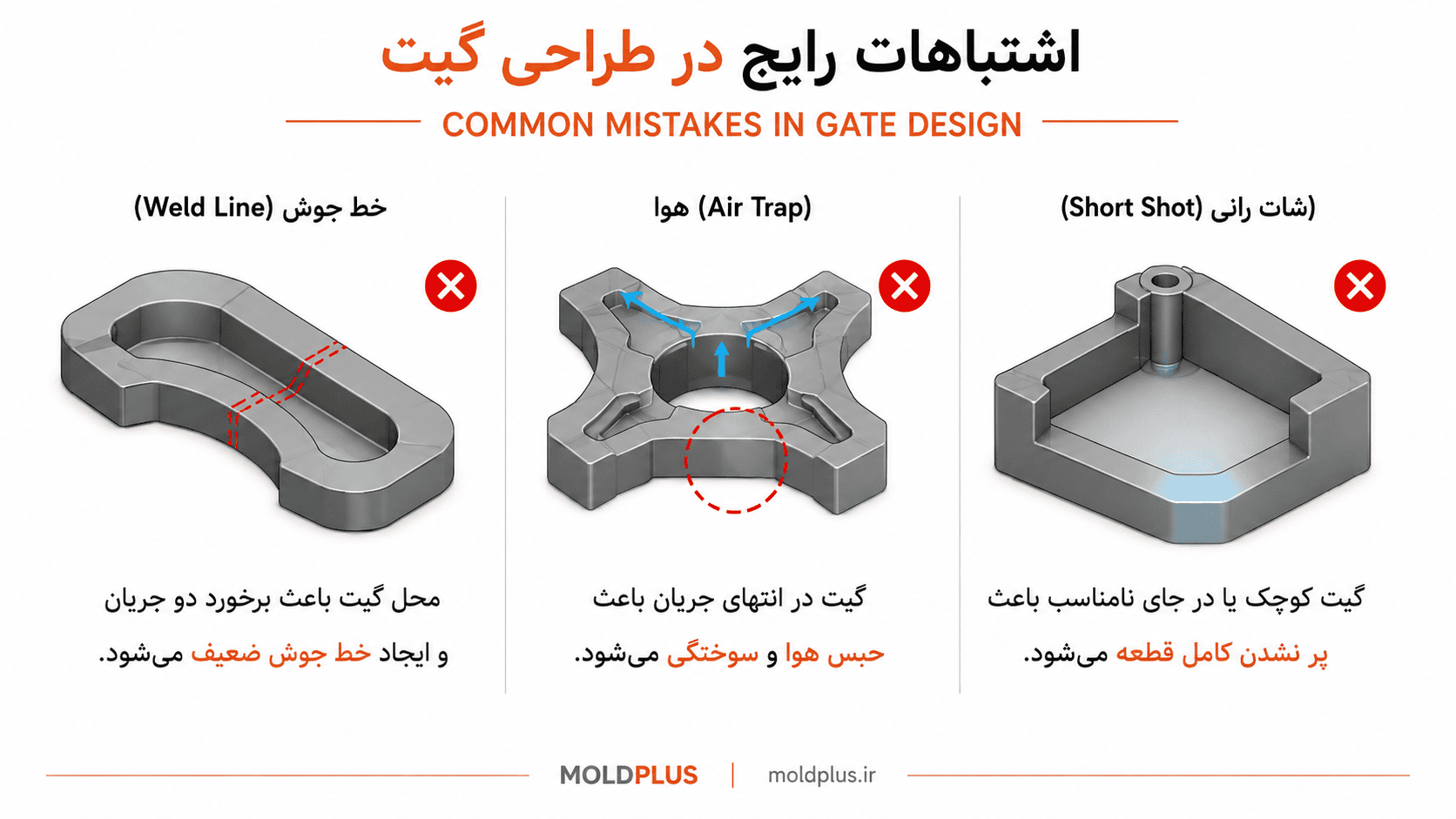

اشتباهات رایج مهندسی در طراحی گیت
نادیده گرفتن جهت جریان و محل خط جوش: بسیاری از طراحان فقط به «کجا گیت را بگذاریم که کمتر دیده شود» فکر میکنند، در حالیکه محل خط جوش نهایی میتواند از استحکام قطعه مهمتر باشد.
کوچک کردن بیشازحد گیت برای کاهش اثر ظاهری: این کار میتواند به سوختگی گاز، افت فشار بیشازحد یا پرشدن ناقص منجر شود.
عدم تطبیق نوع گیت با متریال: استفاده از یک گیت سوزنی بسیار باریک برای متریالی حساس به تنش برشی، ریسک ترکخوردگی در محل گیت را افزایش میدهد.
طراحی گیت بدون در نظر گرفتن تعادل چندحفرهای: یک گیت که در تکحفره عالی عمل میکند، در نسخه هشتحفره یا شانزدهحفره همان قالب میتواند باعث پرشدن نامتوازن شود.
فراموش کردن هزینه پسپردازش: انتخاب گیتهای ساده و ارزان بدون محاسبه هزینه نیروی انسانی جداسازی رانر در تیراژ بالا، در بلندمدت هزینه واقعی تولید را بالا میبرد.
طراحی گیت بدون شبیهسازی برای قطعات با هندسه پیچیده یا ضخامت متغیر: برای قطعاتی با تغییرات ضخامت زیاد یا مسیر طولانی جریان، حدس مهندسی بدون شبیهسازی میتواند بسیار پرریسک باشد.
موضوعات مرتبط: رانر، خنککاری، اجکتور و فولاد قالب
طراحی گیت هیچوقت مستقل از بقیه بخشهای قالب نیست. چند موضوع مرتبط که ارزش یک مقاله جداگانه دارند:
رانر گرم و رانر سرد: انتخاب بین این دو سیستم مستقیماً روی نوع گیت قابل استفاده (مثلاً گیت والو تنها با رانر گرم منطقی است) اثر میگذارد.
سیستم خنککاری قالب: زمان انجماد گیت با طراحی سیستم خنککاری اطراف آن رابطه مستقیم دارد.
سیستم اجکتور: نحوه بیرونراندن قطعه از قالب باید با محل گیت و رانر هماهنگ باشد تا آسیبی به قطعه در لحظه اجکت وارد نشود.
انتخاب فولاد قالب: فولادهایی با سختی و مقاومت سایشی متفاوت، عمر متفاوتی برای گیتهای باریک و پرتنش (مثل سوزنی و زیردریایی) فراهم میکنند.
عیوب رایج تزریق پلاستیک: بسیاری از عیوب معروف مثل خط جوش، سوختگی گاز و Jetting ریشه مشترکی با طراحی نامناسب گیت دارند.
اگر میخواهید با نگاه کلیتری به دنیای قالبهای تزریق پلاستیک آشنا شوید، پیشنهاد میکنیم انواع قالبهای تزریق پلاستیک را هم مطالعه کنید.
سوالات متداول
۱. آیا میتوان بعد از ساخت قالب، نوع گیت را تغییر داد؟ تغییر جزئی ابعاد گیت (مثل بزرگکردن قطر) معمولاً امکانپذیر است، اما تغییر نوع گیت (مثلاً از لبهای به زیردریایی) معمولاً نیاز به بازطراحی بخشی از قالب دارد و هزینه قابلتوجهی در بر خواهد داشت.
۲. کدام گیت برای کاهش اثر روی سطح قطعه بهترین است؟ گیتهای زیردریایی، سوزنی و والو کمترین اثر قابلمشاهده را روی سطح باقی میگذارند، اما هرکدام هزینه ساخت متفاوتی دارند.
۳. آیا یک قطعه میتواند بیش از یک گیت داشته باشد؟ بله، بهخصوص در قطعات بزرگ یا با هندسه پیچیده، استفاده از چند گیت (Multi-Gating) برای کوتاهکردن مسیر جریان و کاهش ریسک انجماد زودرس رایج است؛ البته این کار باید با شبیهسازی دقیق طراحی شود تا خطوط جوش ناشی از تلاقی جریانها، در نقطه مناسبی قرار بگیرند.
۴. چه رابطهای بین نوع متریال و انتخاب گیت وجود دارد؟ متریالهای روانتر با گیتهای کوچکتر هم بهخوبی جریان مییابند، در حالیکه متریالهای حساس به تنش برشی یا متریالهای دارای فایبرگلاس معمولاً نیاز به گیتهای بزرگتر و مسیر ملایمتر دارند.
۵. آیا گیتهای گرانتر همیشه انتخاب بهتری هستند؟ نه. انتخاب گیت باید متناسب با تیراژ تولید، بودجه پروژه و اهمیت ظاهری قطعه باشد. یک گیت لبهای ساده برای یک پروژه با تیراژ پایین، اغلب انتخابی معقولتر از یک سیستم والو پرهزینه است.
اگر فقط ۵ نکته این مقاله را به خاطر بسپارید
گیت فقط یک سوراخ ورودی نیست. جهت جریان، محل خط جوش و کیفیت نهایی سطح، همه از محل و نوع گیت شکل میگیرند.
کوچککردن بیرویه گیت برای ظاهر بهتر، اغلب پرشدن ناقص یا سوختگی گاز به بار میآورد. اندازه گیت باید با نیاز واقعی جریان مذاب تعیین شود، نه صرفاً با میل به کمترین اثر ممکن.
انتخاب گیت باید با تیراژ تولید همخوانی داشته باشد. گیتهای خودبُر (سوزنی، زیردریایی، والو) هزینه ساخت بیشتری دارند اما در تیراژ بالا هزینه نیروی انسانی را جبران میکنند.
در قالبهای چندحفره، گیت باید با توازن پرشدن هماهنگ باشد، نه فقط با ظاهر یک حفره تنها. گیتی که در تکحفره عالی است، ممکن است در نسخه چندحفره پرشدن نامتوازن ایجاد کند.
برای هندسه پیچیده، ضخامت متغیر یا تیراژ بالا، شبیهسازی جریان مذاب جای حدس مهندسی را میگیرد. تصمیم نهایی درباره تعداد، محل و ابعاد گیت، در چنین پروژهها باید با داده واقعی گرفته شود، نه فقط تجربه چشمی.
جمعبندی عملی
انتخاب نوع گیت، یکی از تصمیماتی است که ظاهراً کوچک به نظر میرسد اما اثری بزرگ روی کیفیت، هزینه و سرعت تولید قطعه پلاستیکی میگذارد. قبل از قطعیکردن نوع گیت برای هر پروژه، به این سوالات پاسخ دهید:
کدام سطح قطعه واقعاً «دیده میشود» و کدام سطح قابل پنهانسازی اثر گیت است؟
متریال انتخابی چه حساسیتی به تنش برشی و افت فشار دارد؟
آیا قالب تکحفره یا چندحفره است، و توازن پرشدن چگونه تأمین میشود؟
تیراژ تولید چقدر است و آیا هزینه یک سیستم خودبُر در بلندمدت توجیه اقتصادی دارد؟
آیا نیاز به شبیهسازی جریان مذاب برای تصمیمگیری دقیقتر وجود دارد؟
بهترین گیت آن نیست که «پیچیدهترین» یا «مدرنترین» باشد، بلکه گیتی است که با هندسه قطعه، متریال، تیراژ و بودجه پروژه همخوانی کامل داشته باشد؛ و این همخوانی معمولاً از روی نقشه بهتنهایی مشخص نمیشود، بلکه در تعامل مستقیم بین طراح قالب و کسی که قطعه را میسازد شکل میگیرد.
اگر در حال طراحی محصولی هستید که قرار است با تزریق پلاستیک تولید شود، بهترین زمان برای فکر کردن به نوع گیت، همان مرحله طراحی اولیه قطعه است، نه بعد از تکمیل نقشه نهایی. یک تغییر کوچک در محل یک درزه (Rib) یا زاویه یک دیواره، گاهی میتواند مسیر انتخاب گیت را از یک گزینه پرهزینه به یک گزینه ساده و اقتصادی تبدیل کند. در مولدپلاس، همین گفتگوی اولیه درباره گیت و جریان مذاب را بخشی از فرآیند طراحی هر قالب میدانیم، نه یک مرحله جداگانه بعد از قطعیشدن نقشه؛ چون تجربه نشان داده دقیقاً همین جزئیات بهظاهر کوچک، تفاوت بین یک قالب بیدردسر و یک قالب پرمشکل را میسازند.
مراحل ساخت قالب تزریق پلاستیک از صفر تا صد
ساخت یک قالب تزریق پلاستیک، فرآیندی چندمرحلهای و دقیق است که از دریافت نمونه اولیه محصول شروع میشود و تا تحویل قالب آماده تولید به مشتری ادامه پیدا میکند. هر مرحله از این فرآیند به تخصص و دقت خاصی نیاز دارد و کوچکترین غفلت در هرکدام میتواند روی کیفیت نهایی قطعه تولیدی تاثیر بگذارد. در این مقاله، مراحل اصلی این فرآیند را به ترتیب و با جزئیات بررسی میکنیم.

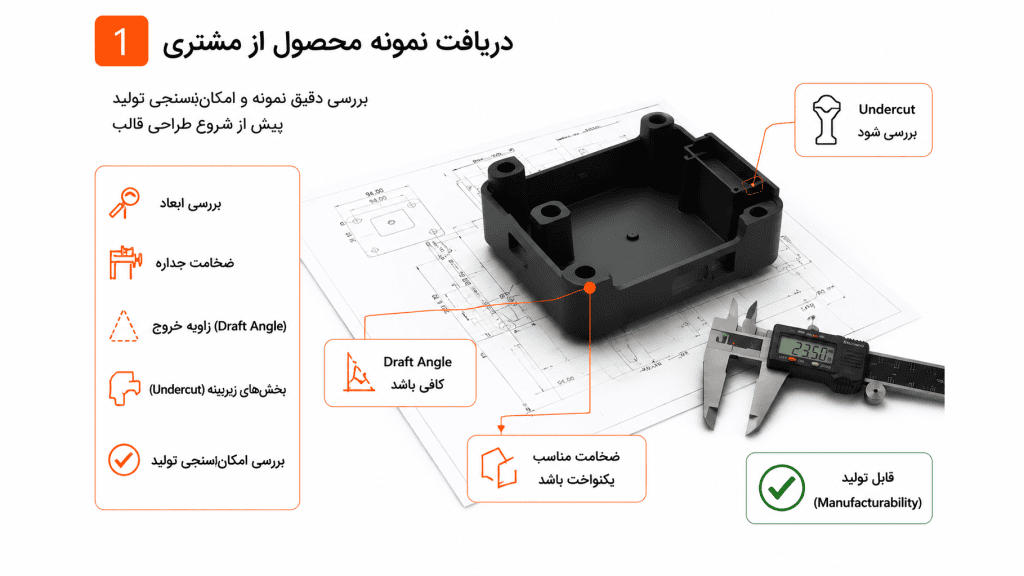

۱. دریافت نمونه محصول از مشتری
اولین قدم، دریافت یک نمونه فیزیکی از قطعه موردنظر مشتری است یا نقشه یا فایل سهبعدی آماده. قالبساز با بررسی دقیق این نمونه — از نظر ابعاد، ضخامت جداره، زوایای هندسی، و بخشهای زیرینه (Undercut) — امکانسنجی تولید (Manufacturability) قطعه را بررسی میکند. اگر در این بررسی مشکلی در طراحی نمونه شناسایی شود (مثل ضخامت جداره بیشازحد نازک یا زاویه خروج ناکافی برای قالب)، بهتر است پیش از شروع مدلسازی، این نکات با مشتری در میان گذاشته شود.

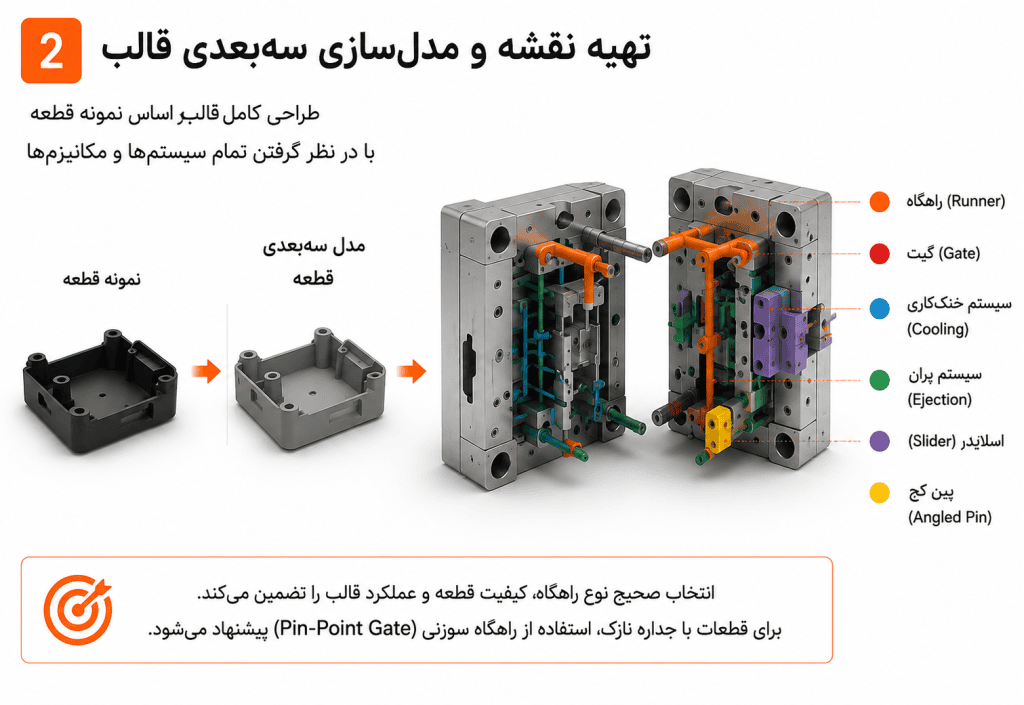

۲. تهیه نقشه و مدلسازی سهبعدی قالب
بر اساس نمونه دریافتی، قالبساز با نرمافزارهایی مانند کتیا یا سالیدورک ابتدا مدل سهبعدی خودِ محصول را بازسازی میکند و سپس بر مبنای آن، مدل کامل قالب را طراحی میکند؛ شامل تعیین تعداد کویته، نوع و مسیر راهگاه (Runner/Gate)، سیستم خنککاری، سیستم پران (Ejection)، و در صورت نیاز، مکانیزمهای کشویی (Slider) یا پین کج (Angled Pin) برای قطعات پیچیده. انتخاب صحیح نوع راهگاه در این مرحله اهمیت زیادی دارد؛ برای مثال، در قطعات با جداره نازک، استفاده از راهگاه سوزنی (Pin-Point Gate) میتواند مسیر ورود مواد را کوتاهتر کرده و از بروز نقصهایی مثل پر نشدن کامل حفره (Short Shot) جلوگیری کند.
۳. انتخاب جنس فولاد قالب
بسته به تیراژ تولید، نوع ماده پلاستیکی قطعه، و بودجه پروژه، فولاد مناسب انتخاب میشود. فولادهایی مانند 2312 برای بدنه اصلی قالب و تیراژهای متوسط رایج هستند، در حالیکه برای بخشهایی که بیشترین سایش را تحمل میکنند — مانند اینسرتهای میانی یا حفرههای اصلی — معمولاً از فولاد سختکاریشده با سختی ۴۰ راکول یا بالاتر استفاده میشود تا در برابر تولید انبوه و اصطکاک مکرر مقاوم بماند. انتخاب اشتباه جنس فولاد میتواند در بلندمدت باعث سایش زودرس قالب و افت کیفیت قطعات تولیدی شود.
۴. ساخت قطعات قالب

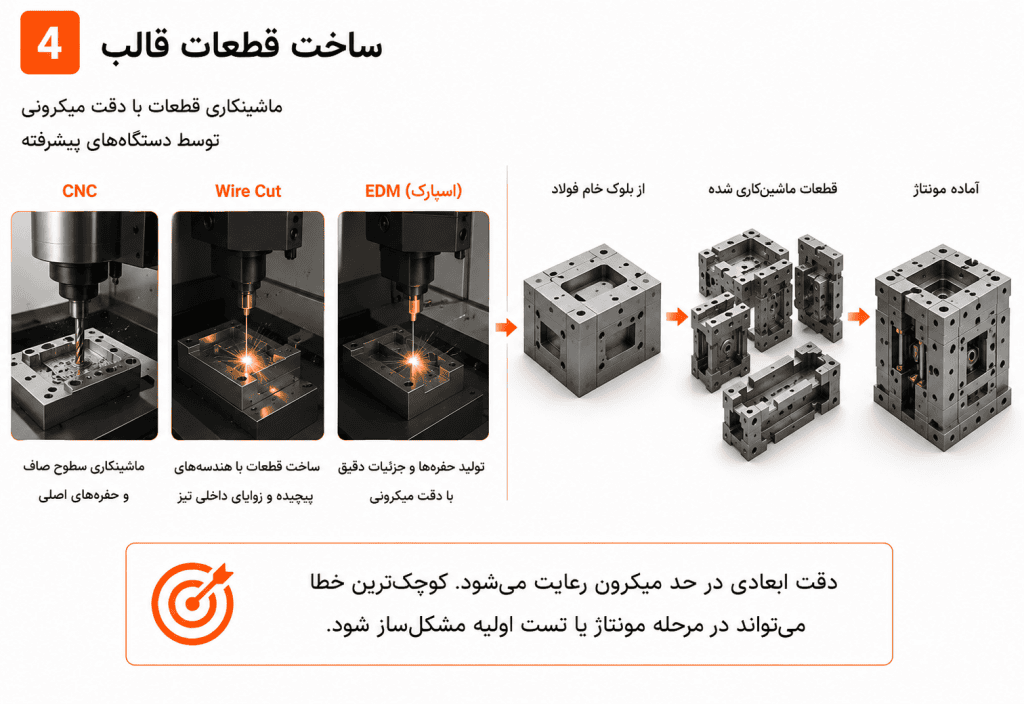

در این مرحله، بدنه و اجزای قالب با دستگاههای CNC، وایرکات، و در صورت نیاز EDM (اسپارک) ساخته میشوند. قطعاتی با هندسه پیچیده یا زوایای داخلی تیز، معمولاً با وایرکات یا اسپارک تولید میشوند، در حالی که سطوح صاف و حفرههای اصلی روی CNC ماشینکاری میشوند. دقت ابعادی در این مرحله باید در حد میکرون رعایت شود، چون کوچکترین خطا در ساخت میتواند در مرحله مونتاژ یا تست اولیه خودش را نشان دهد.
۵. مونتاژ قالب

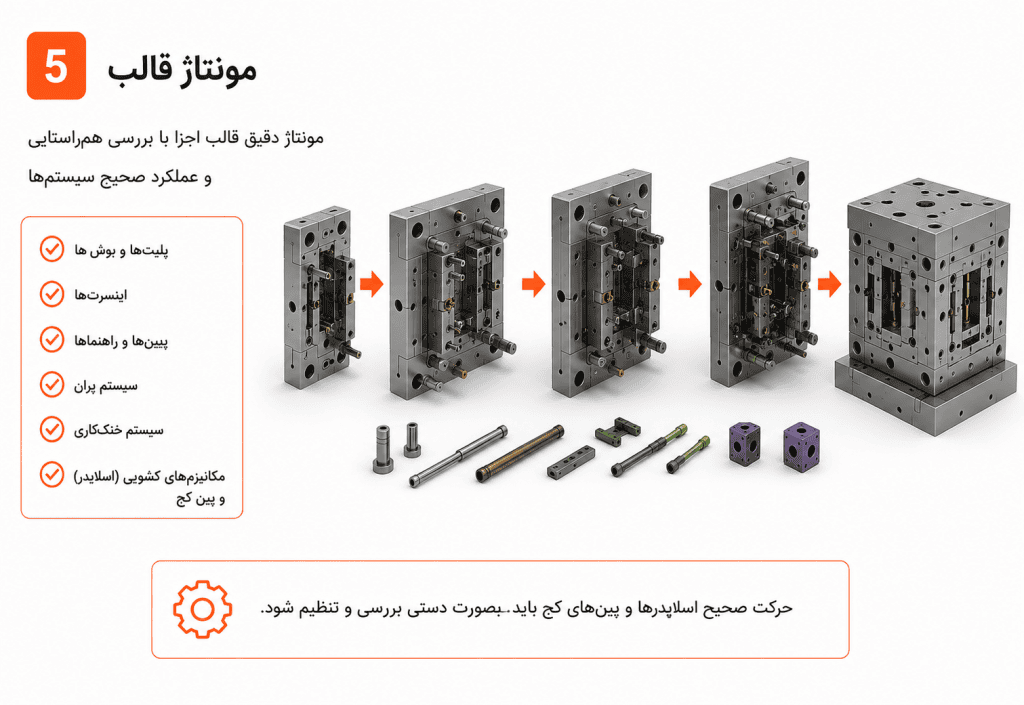

تمام قطعات ساختهشده — پلیتها، اینسرتها، پینها، سیستم پران و خنککاری — با دقت بالا مونتاژ میشوند. همراستایی صحیح اجزا در این مرحله حیاتی است؛ کوچکترین خطای مونتاژ میتواند باعث آسیب به قالب در حین تست شود. در قالبهای دارای مکانیزم کشویی یا پین کج، این مرحله حساسیت بیشتری میطلبد، چون حرکت صحیح این اجزا باید پیش از تست روی دستگاه، بهصورت دستی هم بررسی و تنظیم شود.

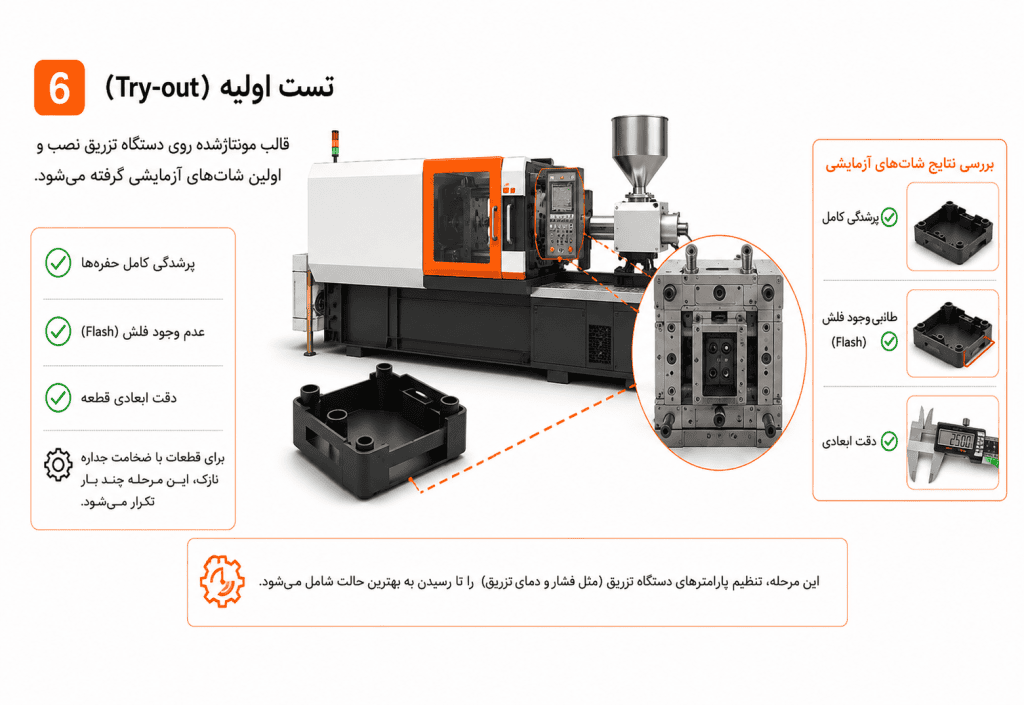

۶. تست اولیه
قالب مونتاژشده روی دستگاه تزریق نصب و اولین شاتهای آزمایشی گرفته میشود. در این مرحله، پارامترهایی مثل پرشدگی کامل حفرهها، عدم وجود فلش (Flash)، و دقت ابعادی قطعه بررسی میشود. برای قطعاتی با ضخامت جداره خیلی نازک، این مرحله معمولاً چند بار تکرار میشود تا تنظیمات دستگاه تزریق (مثل فشار و دمای تزریق) به بهترین حالت برسد.
۷. اصلاح و بهینهسازی

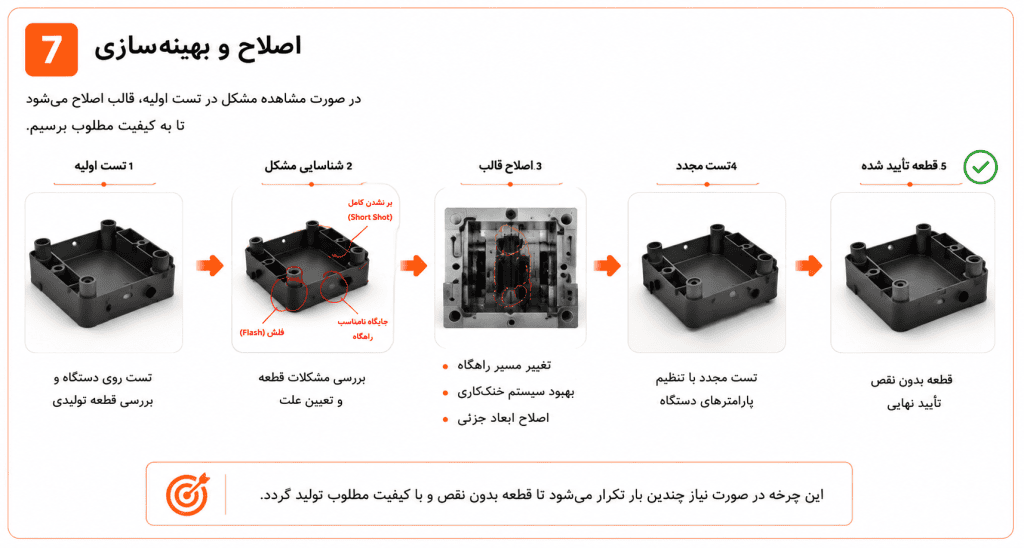

اگر در تست اولیه مشکلی مشاهده شود (مثل پر نشدن کامل مواد یا گیرکردن قطعه)، قالب اصلاح میشود — این اصلاحات میتواند شامل تغییر مسیر راهگاه، بهبود سیستم خنککاری، یا اصلاح ابعاد جزئی باشد. این چرخه تا رسیدن به کیفیت مطلوب تکرار میشود. تجربه نشان داده که برای قطعات با هندسه چندگانه (مانند قالبهای خانوادگی که چند نوع قطعه را همزمان تولید میکنند)، این مرحله معمولاً زمان بیشتری میبرد، چون باید عملکرد هر حفره بهصورت جداگانه تایید شود.

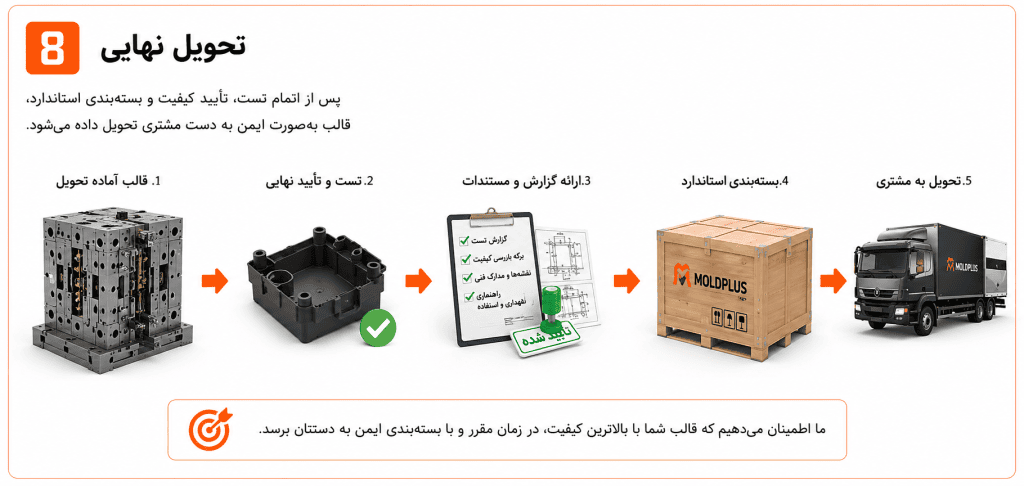

۸. تحویل نهایی
پس از تایید نهایی کیفیت قطعه، قالب آماده تحویل به مشتری و بهرهبرداری در خط تولید انبوه میشود.
جمعبندی ساخت یک قالب تزریق پلاستیک باکیفیت، حاصل هماهنگی دقیق میان طراحی، انتخاب مواد، ساخت، و تست است. هر پروژه، بسته به پیچیدگی قطعه و تعداد کویته، ممکن است چالشهای فنی خاص خودش را داشته باشد؛ اما رعایت دقیق این هشت مرحله، پایهای مطمئن برای رسیدن به قالبی مقاوم و باکیفیت است که بتواند نیاز تولید انبوه مشتری را برآورده کند.
انواع قالب تزریق پلاستیک
انواع قالب تزریق پلاستیک کدامند؟
در این مقاله با انواع قالب تزریق پلاستیک آشنا میشویم و بررسی میکنیم هر کدام برای چه نوع قطعهای مناسباند. اگر مقالههای «قالب تزریق پلاستیک چیست؟» و «تزریق پلاستیک چیست؟» را خوانده باشید، آنجا بیشتر روی خودِ فرآیند تزریق تمرکز کردیم. در این مقاله، به سراغ خودِ قالب میرویم و انواع مختلف آن را از زاویهی طراحی و ساخت بررسی میکنیم؛ موضوعی که مستقیماً روی هزینه، زمان تولید و کیفیت قطعهی نهایی تأثیر میگذارد.
انتخاب نوع درست قالب یکی از مهمترین تصمیمهایی است که پیش از شروع پروژه باید گرفته شود؛ تصمیمی که معمولاً بر عهدهی طراح و سازندهی قالب است، اما آشنایی مشتری با آن، گفتوگوی فنی را سادهتر میکند.
قالبها بر اساس تعداد حفره (Cavity)
قالب تکحفره (Single Cavity) در هر سیکل تزریق، فقط یک قطعه تولید میشود. ساخت آن سادهتر و ارزانتر است و معمولاً برای تیراژ پایین یا نمونهسازی اولیه انتخاب میشود.
قالب چندحفره (Multi-Cavity) در هر سیکل، چند قطعهی یکسان همزمان تولید میشود. هزینهی ساخت قالب بالاتر است، اما هزینهی تمامشدهی هر قطعه در تیراژ بالا بهشدت کاهش مییابد. تعداد حفرهها بسته به اندازهی قطعه و ظرفیت دستگاه تزریق، از ۲ تا چند ده حفره متغیر است.
قالب خانوادگی (Family Mold) در این نوع، چند قطعهی متفاوت (نه یکسان) در یک قالب و طی یک سیکل تولید میشوند؛ مثلاً بدنه و درب یک محصول. این روش برای مجموعهقطعاتی که همیشه با هم مصرف میشوند، در زمان و هزینه صرفهجویی میکند، اما طراحی راهگاه آن پیچیدهتر است چون باید پرشدن همزمان همهی حفرهها متعادل باشد.
قالبها بر اساس سیستم راهگاه
قالب راهگاه سرد (Cold Runner) مواد مذاب پس از پر کردن حفره، در مسیر راهگاه هم سرد و جامد میشود و بهصورت ضایعات (که معمولاً قابل بازیافت است) از قطعهی اصلی جدا میگردد. ساخت این نوع قالب سادهتر و ارزانتر است.
قالب راهگاه گرم (Hot Runner) در این سیستم، مواد داخل مسیر راهگاه با گرمادهی مداوم، همیشه در حالت مذاب باقی میماند و مستقیماً وارد حفره میشود؛ بنابراین ضایعات راهگاه تقریباً حذف میشود. هزینهی اولیهی این قالبها بیشتر است، اما در تیراژ بالا به دلیل صرفهجویی در مواد و سرعت بالاتر سیکل، توجیه اقتصادی پیدا میکند.
قالبها بر اساس مکانیزم باز و بسته شدن
قالب دو صفحهای (Two-Plate Mold) سادهترین و رایجترین نوع قالب که فقط از یک خط جدایش (Parting Line) تشکیل شده است. مناسب اکثر قطعات ساده تا متوسط.
قالب سه صفحهای (Three-Plate Mold) یک صفحهی میانی اضافه دارد که امکان جدا شدن خودکار راهگاه از قطعه را در همان لحظهی باز شدن قالب فراهم میکند. معمولاً برای قالبهای چندحفره با راهگاه سرد که نیاز به تزریق از مرکز قطعه دارند، استفاده میشود.
قالبها بر اساس مکانیزمهای جانبی

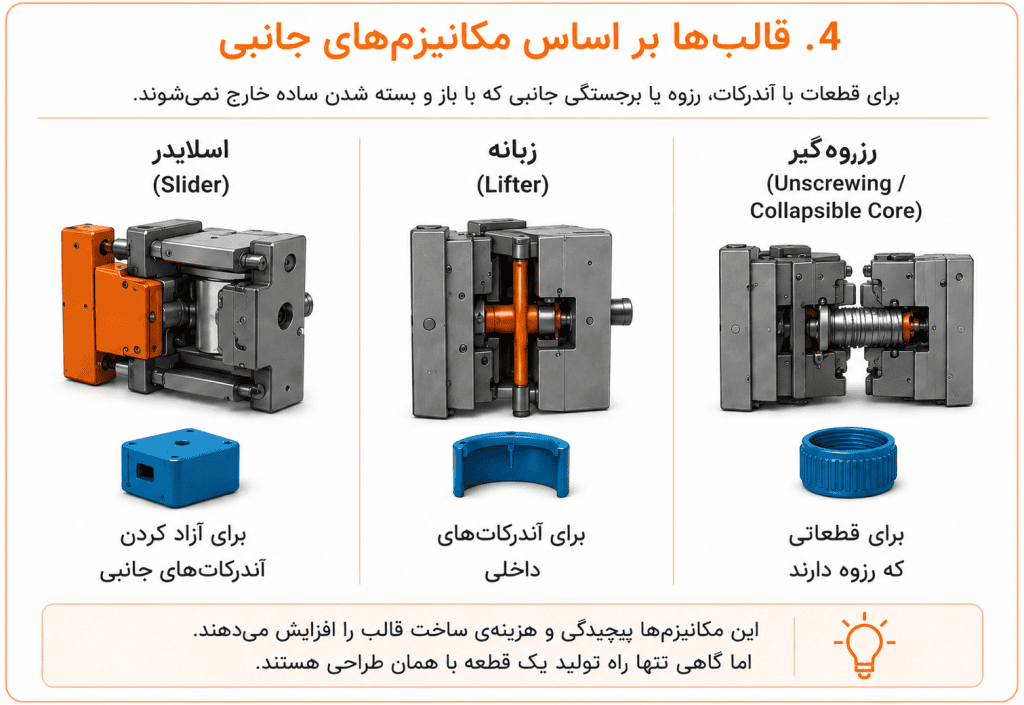

بعضی قطعات به دلیل شکل هندسیشان (وجود آندرکات، رزوه، یا برجستگی جانبی) با باز و بسته شدن سادهی قالب از حفره خارج نمیشوند. برای این موارد از مکانیزمهای جانبی استفاده میشود:
اسلایدر (Slider): برای آزاد کردن آندرکاتهای جانبی
زبانه (Lifter): برای آندرکاتهای داخلی
رزوهگیر (Unscrewing/Collapsible Core): برای قطعاتی که رزوه دارند
این مکانیزمها پیچیدگی و هزینهی ساخت قالب را افزایش میدهند، اما گاهی تنها راه تولید یک قطعه با همان طراحی هستند (بدون نیاز به عملیات ثانویه پس از تولید).
یک دستهی تخصصیتر: قالب چندرنگ / دوشات (Multi-Shot / Overmold)

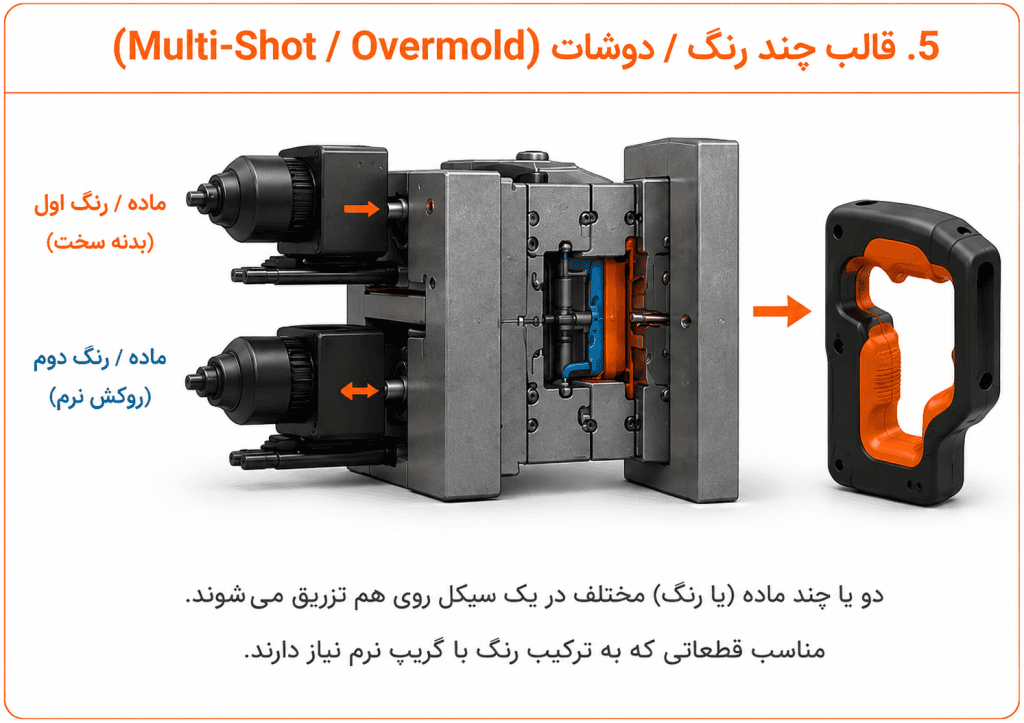

در این نوع، دو یا چند ماده (یا رنگ) مختلف در یک سیکل روی هم تزریق میشوند؛ مثلاً بدنهی سخت پلاستیکی همراه با روکش نرم لاستیکی (Soft-touch). این نوع قالب در صنایعی مثل خودرو و لوازم خانگی برای قطعاتی که نیاز به گریپ نرم یا ترکیب رنگ دارند، پرکاربرد است.

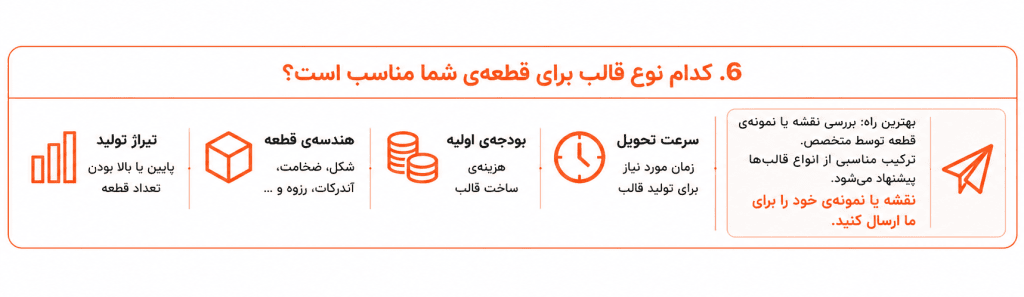

کدام نوع قالب برای قطعهی شما مناسب است؟
همانطور که دیدیم، انواع قالب تزریق پلاستیک بر اساس نیازهای فنی متفاوتی طراحی میشوند. انتخاب نهایی به چند عامل بستگی دارد: تیراژ تولید، هندسهی قطعه، بودجهی اولیه، و سرعت تحویل. معمولاً بهترین راه این است که این نقشه یا نمونهی قطعه بررسی شود تا ترکیب مناسبی از این دستهبندیها (مثلاً «چندحفره + راهگاه سرد + اسلایدر») پیشنهاد شود.
اگر میخواهید مشخص شود قالب قطعهی شما به کدام دسته نیاز دارد، میتوانید نقشه یا نمونهی خود را برای ما ارسال کنید.
قالب تزریق پلاستیک چیست؟
قالب تزریق پلاستیک چیست؟ در واقع قالب ابزاری دقیق و مهندسیشده است که برای تولید انبوه قطعات پلاستیکی با شکل و ابعاد یکسان استفاده میشود. قالب تزریق پلاستیک از فولاد ساخته میشود و بین گیره ی دستگاه تزریق پلاستیک قرار میگیرد تا مواد پلاستیکی مذاب به داخل حفرههای آن تزریق شده و پس از خنکشدن، به شکل قطعهی نهایی درآید.
اگر تازه با این صنعت آشنا میشوید، شاید برایتان سوال باشد که دقیقاً یک گرانول پلاستیک چطور به یک قطعه نهایی (مثل یک صندلی یا یک قطعه خودرو) تبدیل میشود. در ادامه، این مسیر را قدمبهقدم توضیح میدهیم.
قالب تزریق پلاستیک چیست و چگونه کار میکند؟

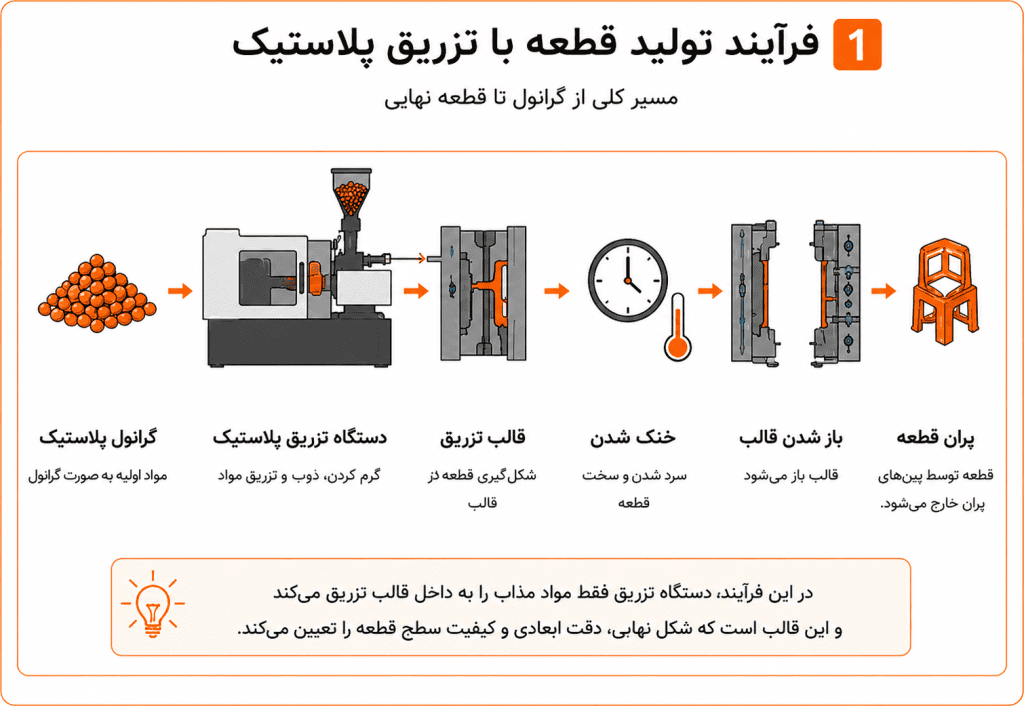

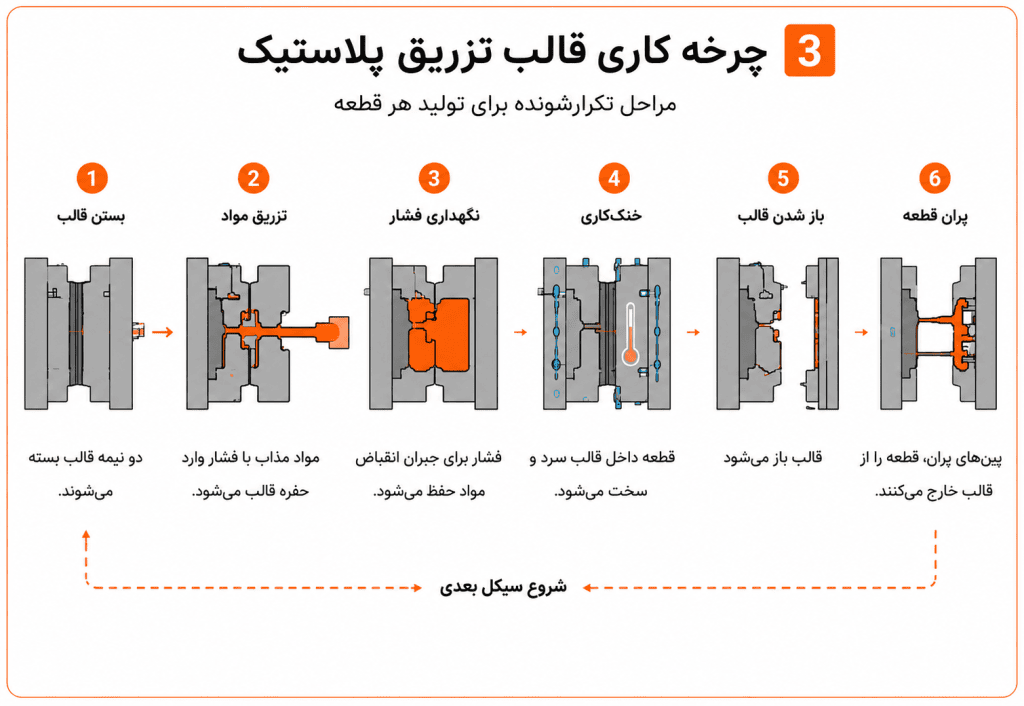

مسیر تولید هر قطعه پلاستیکی، از گرانول خام شروع میشود و در پنج مرحله به قطعه نهایی میرسد:
گرانول پلاستیک — ماده اولیه بهصورت گرانول (دانههای ریز پلاستیک) وارد دستگاه میشود.
دستگاه تزریق پلاستیک — گرانولها گرم، ذوب و به داخل قالب تزریق میشوند.
قالب تزریق — مواد مذاب شکلگیری قطعه را در داخل حفره قالب انجام میدهند.
خنک شدن — قطعه درون قالب سرد و سخت میشود.
باز شدن قالب و پران قطعه — قالب باز شده و قطعه توسط پینهای پران از داخل آن خارج میشود.
نکته مهمی که در این مرحله باید بدانید: دستگاه تزریق فقط مواد مذاب را به داخل قالب تزریق میکند و این قالب است که شکل نهایی، دقت ابعادی و کیفیت سطح قطعه را تعیین میکند. به همین دلیل، طراحی و ساخت قالب مهمترین بخش این فرآیند محسوب میشود.
اجزای اصلی یک قالب تزریق پلاستیک

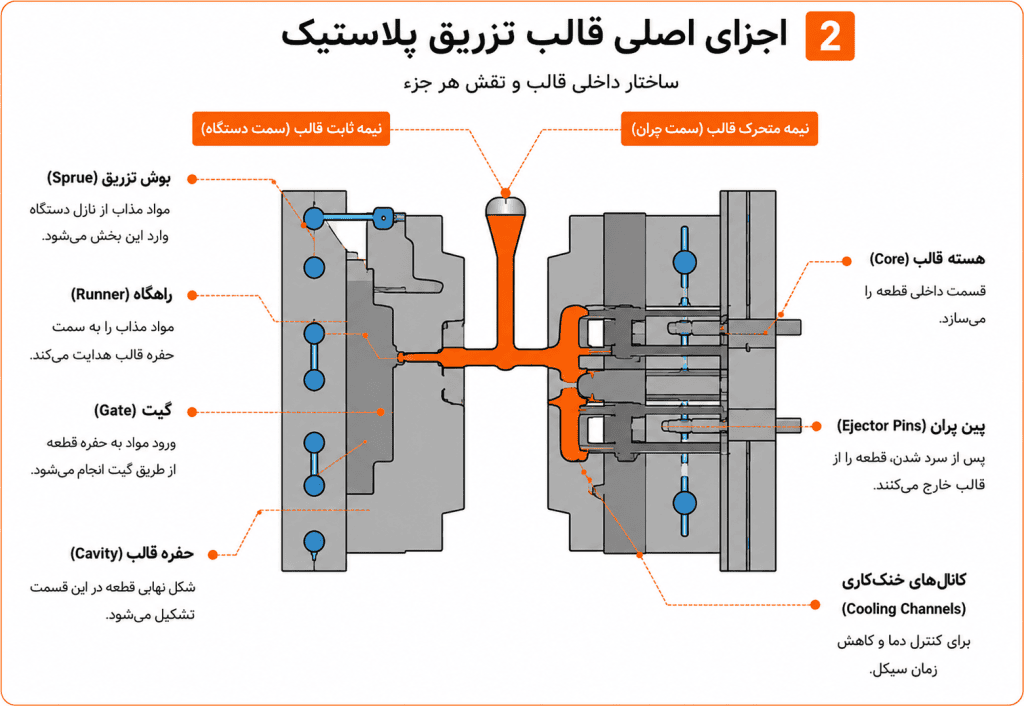

یک قالب تزریق پلاستیک از دو نیمه اصلی تشکیل شده: نیمه ماده (سمت ماردون دستگاه) و نیمه نر (سمت پران). هر نیمه شامل چند جزء کلیدی است که مسیر حرکت پلاستیک مذاب و شکلگیری قطعه را کنترل میکنند:
بوش تزریق (Sprue): مسیر ورود اولیه پلاستیک مذاب از نازل دستگاه به داخل قالب.
راهگاه (Runner): کانالی که مواد مذاب را از بوش تزریق به سمت حفره قالب هدایت میکند.
گیت (Gate): نقطه ورود نهایی مواد به حفره قطعه، از طریق راهگاه.
حفره قالب (Cavity): فضایی که شکل نهایی قطعه در آن شکل میگیرد.
هسته قالب (Core): قسمت داخلی نیمه متحرک که شکل داخلی قطعه را میسازد.
پینهای پران (Ejector Pins): پس از سرد شدن قطعه، این پینها قطعه را از داخل قالب خارج میکنند.
کانالهای خنککاری (Cooling Channels): مسیرهایی که با کنترل دما، زمان سیکل تولید را کاهش میدهند.
هرچه طراحی و همراستایی این اجزا دقیقتر باشد، کیفیت قطعه نهایی بالاتر و عمر قالب بیشتر خواهد بود.
چرخه کاری قالب تزریق پلاستیک
قالب تزریق در هر بار تولید یک قطعه، یک چرخه ثابت و تکرارشونده را طی میکند:
بستن قالب — دو نیمه قالب به هم فشرده میشوند.
تزریق مواد — مواد مذاب با فشار وارد حفره قالب میشود.
نگهداری فشار — فشار برای جبران انقباض مواد حفظ میشود.
خنککاری — قطعه داخل قالب سرد و سخت میشود.
باز شدن قالب — قالب باز میشود.
پران قطعه — پینهای پران، قطعه را از قالب خارج میکنند.
پس از پران قطعه، چرخه دوباره از مرحله بستن قالب شروع میشود. این چرخه ممکن است در تولید انبوه، هزاران یا حتی میلیونها بار تکرار شود — به همین دلیل، هرچه این چرخه کوتاهتر و پایدارتر طراحی شود، بهرهوری تولید بالاتر میرود.
سیستم راهگاه سرد و گرم: کدام برای پروژه شما مناسبتر است؟
یکی از تصمیمات مهم در طراحی قالب، انتخاب نوع سیستم راهگاه است:
راهگاه سرد (Cold Runner)
ساختار ساده و هزینه اولیه کمتر
نیاز به جدا کردن راهگاه از قطعه پس از تولید (ایجاد ضایعات)
زمان سیکل تولید بیشتر
مناسب برای تیراژ پایین و قطعات بزرگ
راهگاه گرم (Hot Runner)
عدم تولید ضایعات راهگاه
کاهش زمان سیکل و افزایش بهرهوری
هزینه اولیه بالاتر و ساخت پیچیدهتر
مناسب برای تیراژ بالا و قطعات دقیق
انتخاب بین این دو سیستم به عواملی مثل تیراژ مورد نیاز، نوع محصول و بودجه پروژه بستگی دارد و معمولاً در جلسه مشاوره طراحی قالب مشخص میشود.
قالب تزریق پلاستیک در چه صنایعی استفاده میشود؟
قالبهای تزریق پلاستیک در طیف وسیعی از صنایع کاربرد دارند: لوازم خانگی، خودروسازی، اسباببازی، الکترونیک و برق، و بستهبندی. کیفیت نهایی قطعه در هرکدام از این صنایع، مستقیماً به دقت طراحی و ساخت قالب بستگی دارد — از انتخاب نوع فولاد تا مکانیزم حرکتی اجزای متحرک.
