مقدمه

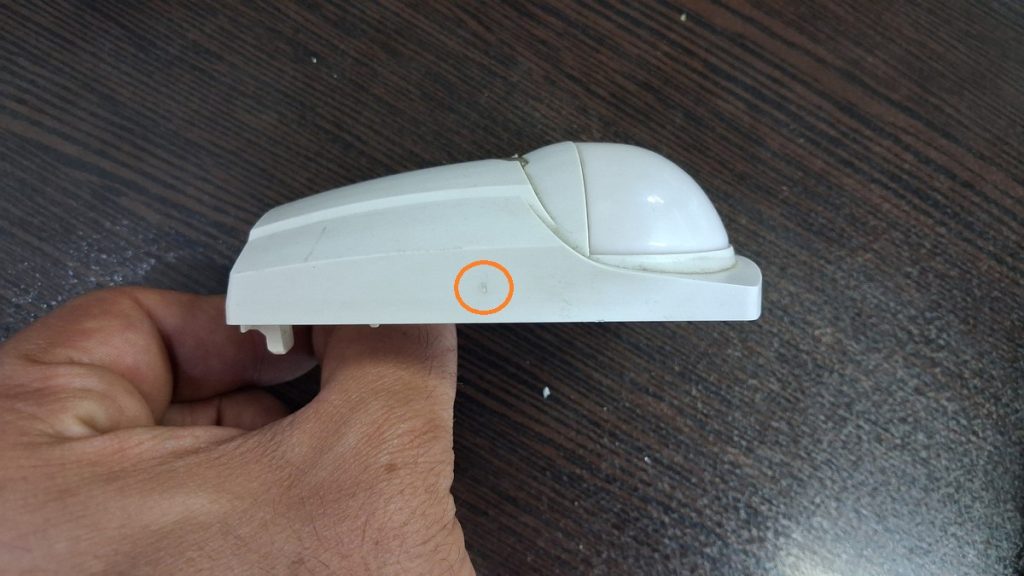

اگر تا به حال یک قطعه پلاستیکی را در دست گرفتهاید و روی سطحش یک نقطه یا خط ریز و تقریباً نامرئی دیدهاید، آن نقطه اثر یک تصمیم مهندسی است، نه یک عیب ساخت. آن نقطه محل گیت است؛ و شناخت انواع گیت در قالب تزریق پلاستیک دقیقاً همان چیزی است که تعیین میکند این نقطه، کجا و چگونه روی قطعه ظاهر شود.
در نگاه اول، گیت شاید کوچکترین و کماهمیتترین بخش یک قالب تزریق پلاستیک به نظر برسد؛ چند میلیمتر مسیر باریک در مقابل دهها سانتیمتر فولاد، کانال خنککاری و سیستم اجکتور. اما در عمل، محل، شکل و ابعاد همین چند میلیمتر است که تعیین میکند قطعه نهایی بدون تابخوردگی از قالب خارج شود یا با آن دستوپنجه نرم کند، ظاهرش تمیز باشد یا ردی زشت روی آن بماند، و تولید با سرعت اقتصادی پیش برود یا هر شات با دردسر همراه باشد.
در مولدپلاس، طراحی گیت را بخشی جدانشدنی از طراحی قالب میدانیم، نه یک مرحله جانبی که بعد از طراحی حفره و مغزی به آن میرسیم. تجربه ما در پروژههای واقعی -از قالبهای چندحفره خانگی تا قطعات صنعتی دقیق- نشان داده که اکثر مشکلات پرشدن ناقص، خط جوش، فلاش گیت و حتی شکستگی زودهنگام قطعه در نقطه گیت، ریشه در انتخاب نادرست نوع گیت یا جایگذاری اشتباه آن دارند، نه در ماشین تزریق یا حتی متریال.
این مقاله را طوری نوشتهایم که هم برای یک مهندس تازهکار که تازه با مفهوم راهگاه آشنا میشود مفید باشد، و هم برای مدیر کارخانه یا خریدار صنعتی که میخواهد بداند چرا سازنده قالبش یک نوع گیت خاص را پیشنهاد داده است. اگر به دنبال درک عمیقتر از خود فرآیند تزریق پلاستیک هستید، پیشنهاد میکنیم مقاله قالب تزریق پلاستیک چیست؟ را هم بخوانید، و برای آشنایی با مراحل کلی ساخت یک قالب، سری بزنید به مراحل ساخت قالب تزریق پلاستیک از صفر تا صد
نگاه سریع: مقایسه انواع گیت در یک نگاه
قبل از ورود به جزئیات، این جدول یک دید کلی سریع از ۱۲ نوع گیتی که در این مقاله بررسی میکنیم به شما میدهد:
| نوع گیت | کاربرد رایج | هزینه نسبی | ظاهر روی سطح | جداسازی خودکار | تیراژ مناسب |
|---|---|---|---|---|---|
| لبهای | قطعات مسطح و صنعتی | پایین | اثر کوچک روی لبه | خیر | پایین تا متوسط |
| سوزنی (پینپوینت) | قطعات ظریف، قالب چندحفره | متوسط | بسیار کم | بله | متوسط تا بالا |
| زیردریایی | محصولات مصرفی | متوسط تا بالا | پنهان | بله | بالا |
| بادبزنی | قطعات پهن و صاف | متوسط | خطی، متوسط | خیر | پایین تا متوسط |
| فیلمی | قطعات بزرگ حساس به تاب | بالا | متوسط تا زیاد | خیر | متوسط |
| زبانهای | قطعات شفاف/نوری | متوسط | بسیار کم روی بدنه | خیر | پایین تا متوسط |
| بوشی | قطعات ضخیم تکحفره | پایین | زیاد (مرکزی) | خیر | پایین |
| حلقهای | قطعات حلقوی/لولهای | بالا | ناچیز | خیر | متوسط تا بالا |
| دیسکی | قطعات دایرهای متقارن | بالا | زیاد (مرکزی) | خیر | متوسط |
| والو | قطعات کلاس A، تیراژ بالا | بسیار بالا | ناچیز | بله (کنترلشده) | بسیار بالا |
| کشو (بادامی) | هندسه پیچیده و دشوار | بالا | ناچیز (پنهان) | بله | متوسط تا بالا |
| دیافراگمی | بوشها و قطعات با هسته داخلی | بالا | متوسط | خیر | متوسط |
جزئیات کامل هر گیت، از جمله مزایا، معایب و اشتباهات رایج، در ادامه همین مقاله آمده است.
گیت چیست؟ تعریف دقیق
گیت (Gate) کوچکترین و معمولاً محدودکنندهترین بخش از مسیر جریان مذاب در قالب تزریق پلاستیک است؛ نقطهای که پلاستیک مذاب از رانر (کانال توزیع) عبور کرده و وارد حفره اصلی قالب میشود.
از نظر مهندسی، گیت را میتوان به یک شیر تنظیم جریان تشبیه کرد. ابعاد آن بهطور مستقیم روی سه چیز اثر میگذارد:
- سرعت پرشدن حفره: گیت کوچکتر یعنی سرعت برشی بالاتر و افت فشار بیشتر.
- زمان انجماد گیت: تا وقتی گیت باز (مذاب) است، فشار نگهداری (Packing) میتواند به قطعه منتقل شود؛ به محض انجماد گیت، این مسیر بسته میشود.
- ظاهر نهایی قطعه در محل ورودی: هر گیت اثری از خود روی سطح قطعه باقی میگذارد که باید هوشمندانه پنهان یا مدیریت شود.
نکتهای که در طراحی واقعی زیاد نادیده گرفته میشود این است که گیت صرفاً «سوراخ ورودی» نیست؛ بلکه ابزاری برای کنترل جهت جریان، محل خط جوش (Weld Line)، و توزیع فشار در کل حفره است. همین موضوع است که انتخاب نوع گیت را از یک تصمیم ساده به یک تصمیم مهندسی چندبعدی تبدیل میکند.

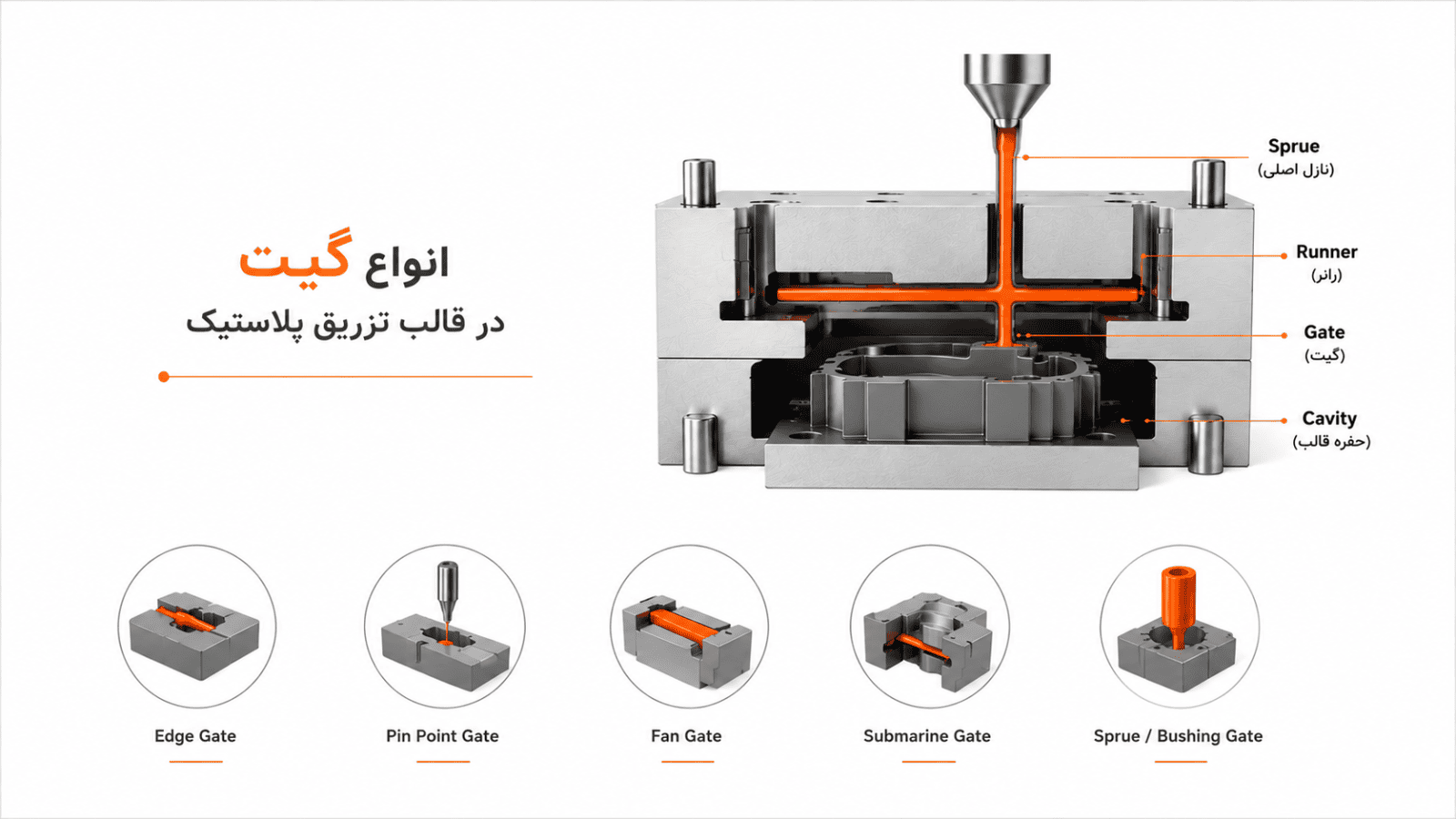

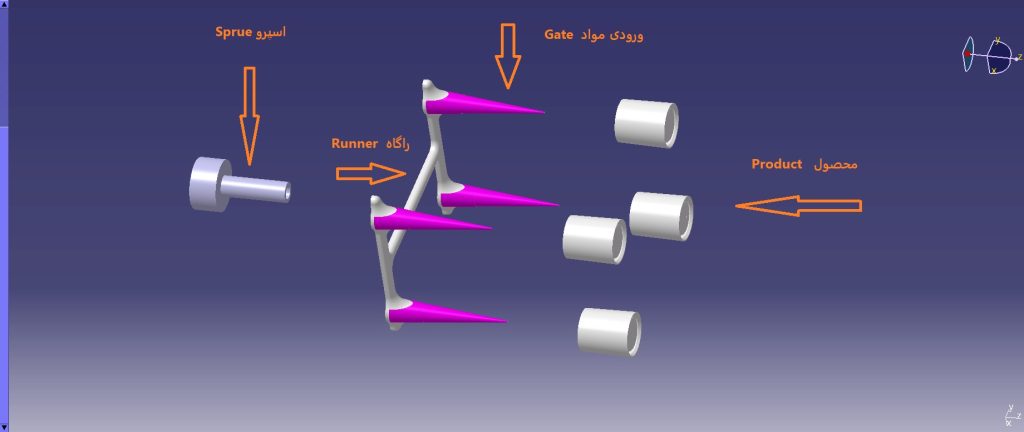

تفاوت بوش، رانر و گیت
این سه واژه اغلب با هم اشتباه گرفته میشوند، در حالیکه هرکدام نقش مشخصی دارند:
| بخش | نقش اصلی | مقطع معمول |
|---|---|---|
| بوش (Sprue) | مسیر اصلی ورود مذاب از نازل ماشین تزریق به داخل قالب | دایرهای، مخروطی (باز شونده به سمت داخل) |
| رانر (Runner) | شبکه توزیع مذاب از بوش تا نزدیکی هر حفره؛ در قالبهای چندحفره مسئول تعادل پرشدن است | ذوزنقهای، ذوزنقه اصلاحشده، دایرهای یا نیمدایرهای |
| گیت (Gate) | آخرین و معمولاً باریکترین بخش مسیر، محل اتصال رانر به حفره اصلی | متغیر بر اساس نوع گیت |
نکته کلیدی: بوش و رانر معمولاً بعد از باز شدن قالب همراه قطعه بیرون میآیند (در سیستمهای سرد) و باید جدا شوند؛ اما گیت است که تعیین میکند این جداسازی بهصورت خودکار (مثل گیتهای زیردریایی) یا دستی/با برش اتفاق بیفتد.
چرا طراحی گیت اینقدر اهمیت دارد؟
قبل از رفتن به سراغ انواع گیت، بهتر است بدانیم دقیقاً چه چیزهایی را تحت تأثیر قرار میدهد:
۱. کیفیت ظاهری قطعه
محل و نوع گیت مشخص میکند اثر گیت (Gate Vestige) کجا روی قطعه باقی میماند. در قطعاتی که ظاهر اهمیت بالایی دارد -مثل درب عطر یا قطعات تزئینی- انتخاب گیتی که اثر آن در سطح غیرقابلرویت (مثل زیر یا داخل قطعه) قرار بگیرد، میتواند تفاوت بین یک محصول قابلفروش و یک محصول مرجوعی باشد.
۲. کیفیت فنی و ساختاری قطعه
جهت جریان مذاب که توسط محل گیت تعیین میشود، مسیر خطوط جوش، حباب هوا، و حتی جهتگیری الیاف (در متریالهای فایبرگلاس) را کنترل میکند. گیت در جای نامناسب میتواند خط جوش را دقیقاً روی نقطهای بیاندازد که قطعه بیشترین تنش مکانیکی را تحمل میکند.
۳. هزینه تولید
گیتهای خودبُر (مثل زیردریایی یا سوزنی) نیاز به عملیات دستی جداسازی رانر را حذف میکنند و برای تولید انبوه بسیار بهصرفهترند. در مقابل، گیتهای ساده مثل لبهای یا بوشی هزینه ساخت قالب کمتری دارند اما هزینه پسپردازش (فینیشینگ دستی) را افزایش میدهند.
۴. سرعت و بازده تولید
گیتهایی که امکان جداسازی خودکار دارند، سیکل تولید را کوتاهتر و اپراتور مستقلتر میکنند. در یکی از پروژههای داخلی ما، تغییر از یک گیت لبهای به یک سیستم چندگیت سوزنی روی جدار داخلی قطعه، دقیقاً به همین دلیل انتخاب شد تا نیاز به عملیات دستی برش رانر از بین برود.
۵. کیفیت پرشدن (Fill Quality)
شاید مهمترین نکته: گیت نامناسب میتواند باعث پرشدن ناقص (Short Shot)، سوختگی گاز (Burn Mark)، یا Jetting شود. حتی اگر طراحی حفره کامل باشد، گیت اشتباه همه چیز را خراب میکند.
راهنمای کامل انواع گیت
در ادامه، مهمترین انواع گیت مورد استفاده در صنعت قالبسازی تزریق پلاستیک را با جزئیات کامل بررسی میکنیم.

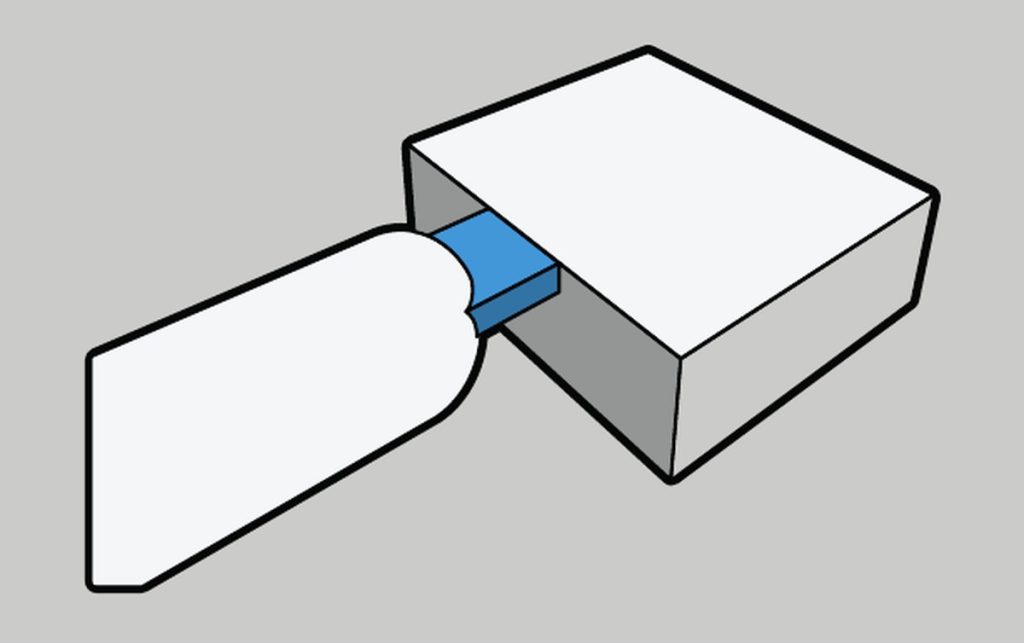

۱. گیت لبهای (Edge Gate)
تعریف: گیت لبهای در لبه یا کنار قطعه قرار میگیرد و مذاب را از کنار وارد حفره میکند. یکی از قدیمیترین و پرکاربردترین انواع گیت است.
اصول عملکرد: رانر در سطح تفکیک (Parting Line) به لبه قطعه میرسد و مستقیماً به داخل حفره تزریق میکند. مقطع آن معمولاً مستطیلی و کوچک است.
مزایا: ساخت ساده، هزینه ماشینکاری پایین، قابل استفاده برای طیف وسیعی از متریالها و ضخامتها، قابلیت تنظیم آسان ابعاد گیت بعد از تست اولیه.
معایب: نیاز به جداسازی دستی یا نیمهدستی رانر از قطعه، اثر گیت روی لبه قطعه باقی میماند، محدودیت در قطعات با هندسه پیچیده یا چندحفرهای متعادل.
کاربردها: قطعات مسطح یا با ضخامت یکنواخت، قطعات صنعتی که ظاهر لبه اهمیت کمتری دارد، نمونهسازی و تولیدات با تیراژ متوسط.
چه زمانی استفاده نکنیم: برای قطعات با سطح نمایان در محل گیت، یا برای تولید انبوه که نیاز به جداسازی کاملاً خودکار دارد.
پیچیدگی ساخت: کم تا متوسط.
هزینه نسبی: پایین.
توصیه مهندسی: برای شروع پروژههای جدید و تست اولیه قالب، گیت لبهای انتخاب امنی است چون بهراحتی قابل اصلاح است.
اشتباه رایج: قرار دادن گیت لبهای دقیقاً روبهروی یک دیواره ضخیم که باعث Jetting (پرش مذاب بدون پرشدن یکنواخت) میشود.

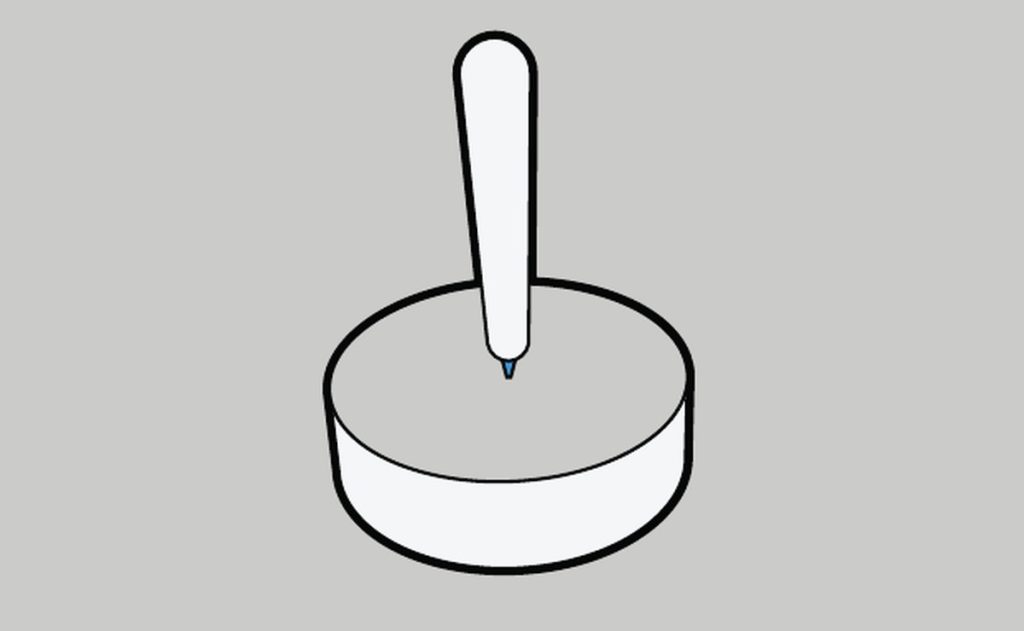

۲. گیت سوزنی یا نقطهای (Pin Point Gate)
تعریف: گیتی بسیار کوچک و نقطهای که معمولاً روی سطح بالایی یا پایینی قطعه (نه لبه آن) قرار میگیرد و در سیستمهای سهصفحهای بهکار میرود.
اصول عملکرد: مذاب از طریق یک نقطه بسیار باریک (اغلب زیر ۱ میلیمتر قطر) وارد حفره میشود. هنگام باز شدن قالب، گیت بهصورت خودکار از رانر جدا میشود.
مزایا: جداسازی خودکار رانر، اثر گیت بسیار کوچک و قابل پنهانسازی، مناسب برای قالبهای چندحفره با نیاز به تعادل جریان دقیق.
معایب: نیاز به قالب سهصفحهای (پیچیدهتر و گرانتر)، افت فشار بالا در گیت که میتواند برای متریالهای حساس به برش مشکلساز شود.
کاربردها: قطعات ظریف با ظاهر مهم، قالبهای چندحفره با نیاز به توزیع متقارن مذاب. در یکی از پروژههای مولدپلاس، برای یک قالب چندحفره خانگی، از گیت پینپوینت جانبی برای هر حفره استفاده شد تا هم جداسازی خودکار رانر تضمین شود و هم اثر گیت روی سطح قابلمشاهده باقی نماند.
چه زمانی استفاده نکنیم: برای متریالهای حساس به تنش برشی بالا (مثل برخی پلیکربناتهای نازک) بدون بررسی دقیق شبیهسازی.
پیچیدگی ساخت: متوسط تا بالا (به دلیل نیاز به سیستم سهصفحهای).
هزینه نسبی: متوسط.
توصیه مهندسی: برای قطعاتی که ظاهر تمیز در همه سطوح اهمیت دارد و تیراژ تولید بالاست، این گیت گزینه بسیار مناسبی است.
اشتباه رایج: طراحی قطر گیت بیشازحد کوچک صرفاً برای «اثر کمتر»، که منجر به سوختگی گاز یا پرشدن ناقص میشود.

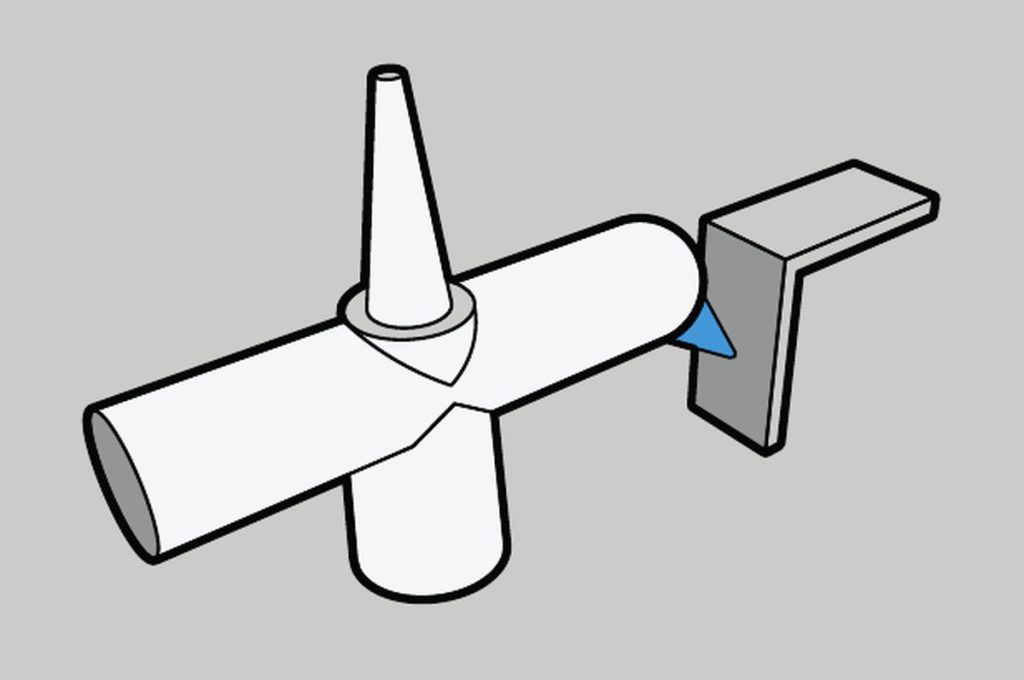

۳. گیت زیردریایی (Submarine Gate / Tunnel Gate)
تعریف: گیتی که مسیر آن بهصورت زیرزمینی (زیر سطح تفکیک) از رانر به داخل حفره منتقل میشود؛ به همین دلیل «زیردریایی» یا «تونلی» نامیده میشود.
اصول عملکرد: رانر از یک مسیر شیبدار زیر سطح قالب عبور کرده و به قسمت زیرین یا کناری قطعه میرسد. مانند گیت پینپوینت، هنگام باز شدن قالب بهصورت خودکار جدا میشود.
مزایا: جداسازی کاملاً خودکار، امکان جایگذاری گیت در نقاط پنهان (مثل زیر قطعه)، مناسب برای تولید انبوه بدون نیاز به عملیات دستی.
معایب: طراحی و ماشینکاری پیچیدهتر، محدودیت در ضخامت و زاویه مسیر (خطر شکست ابزار در حین ساخت)، افت فشار بالا در مسیر منحنی.
کاربردها: قطعات پلاستیکی مصرفی با تیراژ بالا که نیاز به ظاهر تمیز در تمام سطوح دارند؛ بهطور مشابه با منطقی که در گیت سوزنی جانبی برای پروژه سوکت مولدپلاس بهکار رفت، جایی که مسیر گیت بهگونهای طراحی شد که هیچ اثری روی سطح نمایان قطعه باقی نماند.
چه زمانی استفاده نکنیم: برای متریالهای ترد یا شکننده که در مسیر خمیده گیت دچار تنش بیشازحد میشوند.
پیچیدگی ساخت: بالا.
هزینه نسبی: متوسط تا بالا.
توصیه مهندسی: اگر بودجه ساخت قالب اجازه میدهد، این گیت برای تولید انبوه محصولات مصرفی انتخاب بسیار مؤثری است.
اشتباه رایج: زاویه مسیر تونلی بیشاز حد تند که باعث سایش سریع پین گیت و افت کیفیت در تیراژ بالا میشود.

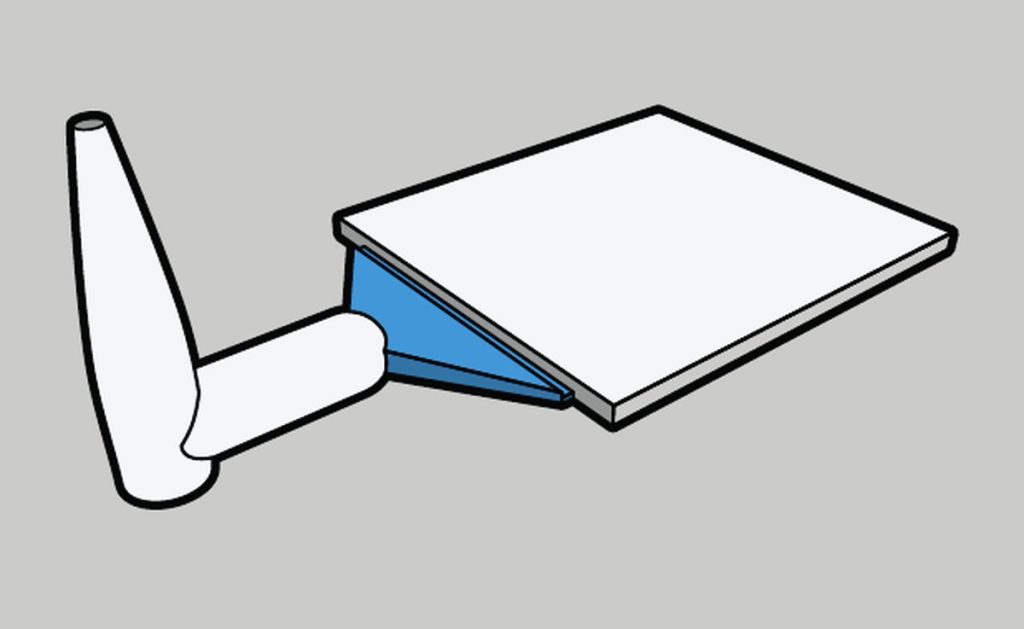

۴. گیت بادبزنی (Fan Gate)
تعریف: نوعی گیت لبهای گسترشیافته که به شکل بادبزن از باریک به پهن باز میشود.
اصول عملکرد: با پهن کردن تدریجی مسیر ورودی، سرعت جریان مذاب را در عرض قطعه یکنواختتر میکند.
مزایا: توزیع یکنواختتر جریان در قطعات پهن، کاهش خطر تابخوردگی در قطعات صاف و بزرگ، کاهش تنش پسماند.
معایب: اثر گیت گستردهتر از گیتهای نقطهای، نیاز به جداسازی دستی.
کاربردها: قطعات مسطح و پهن مثل درپوشها یا صفحات نازک که در آنها یکنواختی پرشدن اهمیت بیشتری از اثر کوچک گیت دارد.
چه زمانی استفاده نکنیم: برای قطعات کوچک یا ضخیم که یکنواختی جریان دغدغه اصلی نیست.
پیچیدگی ساخت: متوسط.
هزینه نسبی: متوسط.
توصیه مهندسی: وقتی تابخوردگی قطعات صاف و پهن مسئله اصلی است، قبل از رفتن به سراغ راهحلهای گرانتر، گیت بادبزنی را امتحان کنید.
اشتباه رایج: باز کردن بادبزن با زاویه ثابت بدون تطبیق با ضخامت قطعه، که باعث پرشدن نامتوازن در دو طرف میشود.
۵. گیت فیلمی (Film Gate)
تعریف: گیتی به شکل یک نوار باریک و پهن (فیلم) که در طول یک یا چند لبه قطعه کشیده میشود.
اصول عملکرد: مانند نسخه توسعهیافته گیت بادبزنی، اما بهجای تمرکز روی یک نقطه، در طول کل عرض یا حتی محیط قطعه پخش میشود.
مزایا: بهترین گزینه برای کاهش تابخوردگی در قطعات صاف و بزرگ، توزیع فشار بسیار یکنواخت، کاهش خطوط جریان مرئی روی سطح.
معایب: حجم بالای رانر و نیاز به برش دقیق بعد از قالبگیری، هزینه ماشینکاری بالاتر.
کاربردها: قطعات بزرگ و صاف با حساسیت بالا به تابخوردگی، مثل درپوشهای استخری یا صفحات بزرگ.
چه زمانی استفاده نکنیم: برای قطعات کوچک یا با هندسه پیچیده که چنین سطح گستردهای از گیت غیرضروری است.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا.
توصیه مهندسی: برای قطعاتی مثل درپوش دستبند استخر که در آنها ثبات ابعادی و عدم تابخوردگی اولویت اصلی است، این نوع گیت (یا نسخه سادهشده آن) میتواند نتیجه بهتری از یک گیت نقطهای ساده بدهد.
اشتباه رایج: طراحی فیلم گیت با عرض بیشازحد نیاز که باعث افزایش بیمورد حجم پرت مواد (Runner Scrap) میشود.
۶. گیت زبانهای (Tab Gate)
تعریف: گیتی که از طریق یک زبانه یا برجستگی کمکی روی لبه قطعه به حفره متصل میشود، بهجای تزریق مستقیم به بدنه اصلی.
اصول عملکرد: مذاب ابتدا از زبانه عبور میکند و سرعت و فشار آن پیش از ورود به حفره اصلی کاهش مییابد؛ این کار تنش برشی روی سطح دیداری قطعه را کم میکند.
مزایا: کاهش خطوط جریان و لکههای ناشی از تنش برشی روی سطح اصلی، مناسب برای قطعاتی با سطح نمایان حساس مثل قطعات نوری یا شفاف.
معایب: نیاز به فضای اضافی برای زبانه (که بعداً باید برش بخورد)، افزایش پرت مواد.
کاربردها: قطعات پلیکربنات یا آکریلیک با سطح شفاف که باید بدون هرگونه لکه یا خط جریان باشند.
چه زمانی استفاده نکنیم: برای قطعات مات یا صنعتی که ظاهر سطحی اهمیت پایینی دارد؛ هزینه اضافه توجیهی ندارد.
پیچیدگی ساخت: متوسط.
هزینه نسبی: متوسط.
توصیه مهندسی: اگر مشتری روی شفافیت یا کیفیت نوری قطعه حساسیت دارد، پیش از رد کردن این گیت بهخاطر هزینه بالاتر، تأثیر آن بر نرخ ضایعات را هم در محاسبه بگذارید.
اشتباه رایج: طراحی زبانه بیشازحد کوتاه که فرصت کافی برای کاهش تنش برشی مذاب فراهم نمیکند.

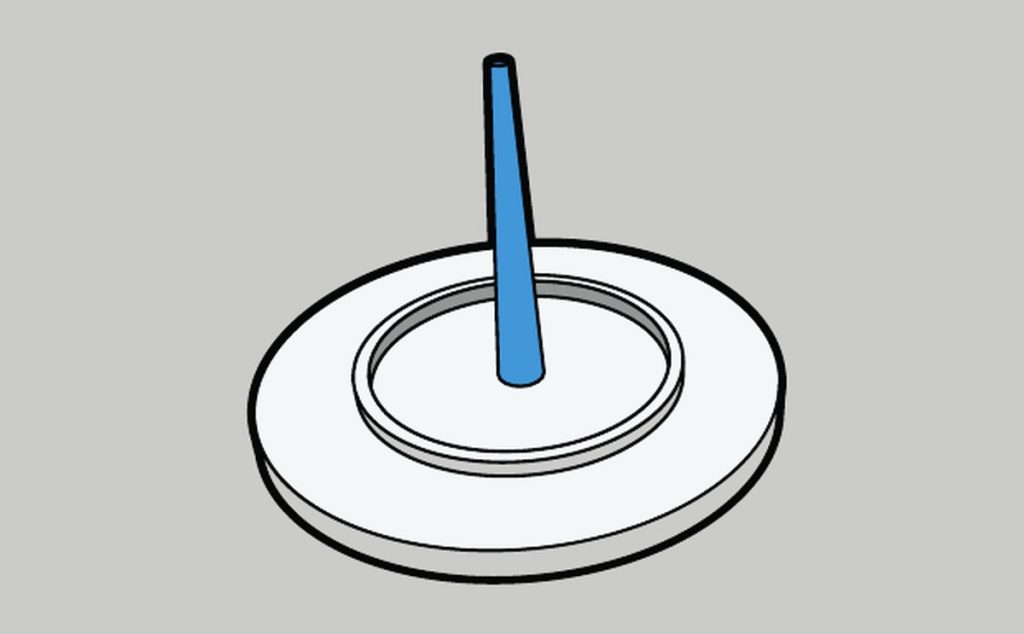

۷. گیت بوشی یا مستقیم (Sprue Gate)
تعریف: سادهترین نوع گیت که در آن بوش اصلی مستقیماً و بدون واسطه رانر به حفره متصل میشود.
اصول عملکرد: مذاب مسیری کاملاً مستقیم از نازل ماشین تا داخل قطعه طی میکند؛ عمدتاً در قالبهای یکحفرهای با تقارن محوری استفاده میشود.
مزایا: کمترین افت فشار ممکن، سادهترین طراحی و ساخت، مناسب برای قطعات ضخیم که نیاز به فشار نگهداری طولانی دارند.
معایب: اثر گیت بزرگ و همیشه در مرکز قطعه (اغلب غیرقابل پنهانسازی)، تنش پسماند بالا در اطراف نقطه گیت، عدم امکان استفاده در قالبهای چندحفره.
کاربردها: قطعات استوانهای ضخیم و متقارن، قطعات صنعتی بدون محدودیت ظاهری، نمونهسازی اولیه.
چه زمانی استفاده نکنیم: برای هر قطعهای که ظاهر در نقطه مرکزی اهمیت دارد یا برای قالبهای چندحفرهای.
پیچیدگی ساخت: پایین.
هزینه نسبی: پایین.
توصیه مهندسی: این گیت را بیشتر برای نمونهسازی سریع یا قطعات کاملاً فانکشنال (بدون دغدغه ظاهری) در نظر بگیرید.
اشتباه رایج: استفاده از گیت بوشی روی قطعاتی با ضخامت نازک که باعث تنش تمرکزیافته و شکست در نقطه گیت میشود.
۸. گیت حلقهای (Ring Gate)
تعریف: گیتی که بهصورت یک حلقه کامل در اطراف یک هسته استوانهای (معمولاً برای قطعات لولهای یا حلقوی) قرار میگیرد.
اصول عملکرد: مذاب پیش از رسیدن به گیت حلقهای، دور یک مسیر استوانهای میچرخد و سپس بهطور یکنواخت از تمام محیط وارد حفره اصلی میشود.
مزایا: پرشدن کاملاً متقارن و یکنواخت برای قطعات حلقوی، حذف خط جوش در قطعات لولهای که در روشهای دیگر اجتنابناپذیر است.
معایب: پیچیدگی بالای ماشینکاری، پرت مواد بیشتر در رانر حلقوی.
کاربردها: قطعاتی مانند درپوشهای حلقوی، اورینگهای بزرگ، بوشهای استوانهای که تقارن کامل در آنها حیاتی است. مشابه چالشی که در پروژه قالب درب رینگی مواد ضدعفونیکننده مولدپلاس با آن مواجه شدیم، جایی که تقارن پرشدن مستقیماً روی کیفیت درزگیری نهایی قطعه اثر میگذاشت.
چه زمانی استفاده نکنیم: برای قطعات غیرمتقارن یا غیرحلقوی که اصلاً امکان استفاده از این گیت وجود ندارد.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا.
توصیه مهندسی: برای قطعاتی که خط جوش در آنها به هیچ عنوان قابل قبول نیست، این گیت با وجود هزینه بالاتر، در بلندمدت هزینه ضایعات را کاهش میدهد.
اشتباه رایج: عدم تعادل دقیق مسیر توزیع دور هسته که باعث پرشدن نامتقارن و همچنان بروز خط جوش میشود.
۹. گیت دیسکی (Disk Gate)
تعریف: مشابه گیت حلقهای، اما بهجای مسیر حلقوی در اطراف هسته، بهصورت یک دیسک کامل صاف در مرکز قطعه عمل میکند و از آن به بیرون گسترش مییابد.
اصول عملکرد: مذاب از مرکز بهصورت شعاعی و متقارن به تمام جهات پخش میشود.
مزایا: مناسب برای قطعات دایرهایشکل با نیاز به تقارن کامل، حذف تقریباً کامل خط جوش.
معایب: پرت مواد بالا (کل دیسک بعداً باید برش بخورد)، فقط برای قطعات دایرهای کاربرد دارد.
کاربردها: درپوشهای دایرهای بزرگ، لنزهای پلاستیکی، قطعات نوری با تقارن کامل.
چه زمانی استفاده نکنیم: برای هر قطعهای که کاملاً دایرهایشکل و متقارن نباشد.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا (بیشترین پرت مواد در میان انواع گیت).
توصیه مهندسی: فقط زمانی این گیت را انتخاب کنید که تقارن کامل واقعاً برای عملکرد یا ظاهر قطعه ضروری باشد؛ در غیر این صورت هزینه پرت مواد آن توجیهی ندارد.
اشتباه رایج: استفاده از این گیت برای قطعاتی که تقارن کامل لازم ندارند، صرفاً به این دلیل که «سادهتر به نظر میرسد».
۱۰. گیت والو (Valve Gate)
تعریف: گیتی مجهز به یک پین مکانیکی یا هیدرولیکی که مسیر گیت را در زمان مشخص باز و بسته میکند؛ معمولاً همراه با سیستم رانر گرم استفاده میشود.
اصول عملکرد: پین والو در طول فاز پرشدن باز است و اجازه عبور مذاب را میدهد؛ سپس در لحظه مناسب (پیش از انجماد کامل) بسته میشود تا اثر گیت را کاهش داده و از برگشت مذاب جلوگیری کند.
مزایا: کنترل دقیق زمانبندی پرشدن، حذف کامل اثر گیت روی سطح، مناسب برای قالبهای چندگیتی روی یک قطعه بزرگ با کنترل توالی پرشدن.
معایب: هزینه بسیار بالای ساخت و نگهداری، نیاز به سیستم کنترل هیدرولیک یا پنوماتیک اضافه.
کاربردها: قطعات خودرویی بزرگ، قطعات با سطح کلاس A که هیچ اثر گیتی روی آنها قابل قبول نیست.
چه زمانی استفاده نکنیم: برای تولیدات با تیراژ پایین یا بودجه محدود؛ هزینه این سیستم فقط در تیراژهای بسیار بالا توجیه اقتصادی پیدا میکند.
پیچیدگی ساخت: بسیار بالا.
هزینه نسبی: بسیار بالا.
توصیه مهندسی: این گزینه را فقط برای پروژههای صنعتی بزرگ با تیراژ بالا و بودجه متناسب در نظر بگیرید.
اشتباه رایج: انتخاب گیت والو برای پروژههایی با تیراژ پایین که هزینه آن هرگز از طریق صرفهجویی در فینیشینگ جبران نمیشود.

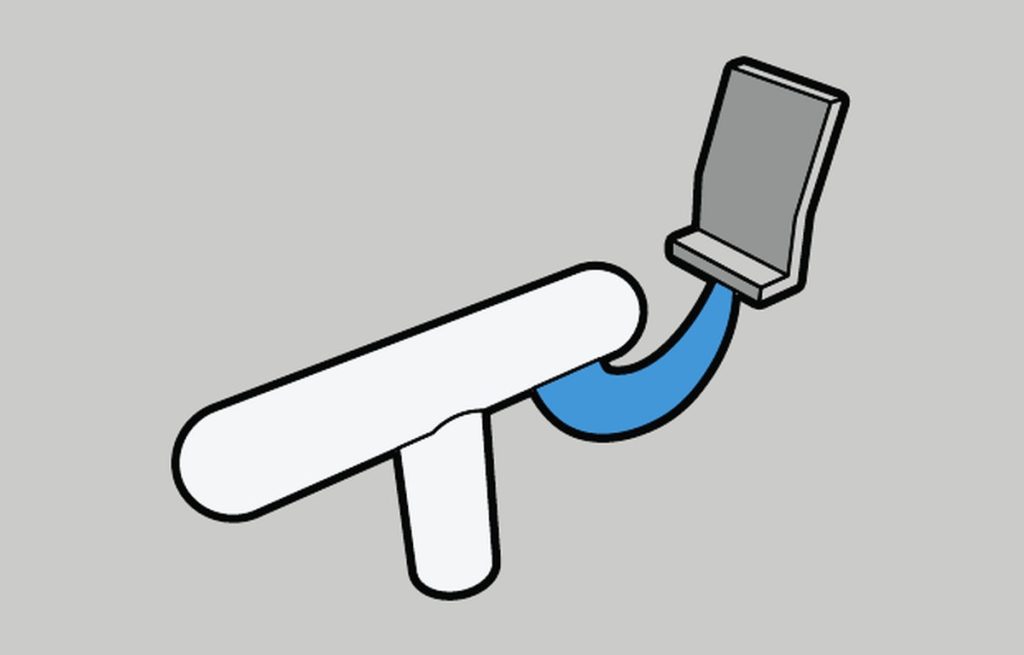

۱۱. گیت بادامی یا کشو (Cashew Gate)
تعریف: نوعی گیت زیردریایی خمیده (به شکل بادام یا کاشو) که برای انتقال مذاب به نقاطی که مسیر مستقیم امکانپذیر نیست، طراحی میشود.
اصول عملکرد: مسیر گیت بهصورت یک منحنی نرم از رانر عبور کرده و به سمت نقطه هدف در زیر سطح تفکیک میرود؛ مانند نسخه پیچیدهتر و انحناداری از گیت زیردریایی.
مزایا: امکان دسترسی به نقاطی که گیت زیردریایی مستقیم نمیتواند به آنها برسد، جداسازی خودکار مانند دیگر گیتهای زیردریایی.
معایب: ماشینکاری بسیار پیچیده و پرهزینه، ریسک شکست ابزار در حین ساخت به دلیل انحنای تند.
کاربردها: قطعات با هندسه پیچیده که محل ایدهآل گیت در نقطهای غیرقابل دسترسی مستقیم قرار دارد.
چه زمانی استفاده نکنیم: وقتی یک گیت زیردریایی مستقیم یا سوزنی میتواند همان نتیجه را با هزینه کمتر بدهد.
پیچیدگی ساخت: بسیار بالا.
هزینه نسبی: بالا.
توصیه مهندسی: قبل از رفتن به سراغ این گیت، مطمئن شوید که واقعاً هیچ گزینه سادهتری برای رسیدن به همان نقطه وجود ندارد.
اشتباه رایج: طراحی انحنای بیشازحد تند که باعث افت فشار شدید و کاهش عمر ابزار ماشینکاریشده میشود.

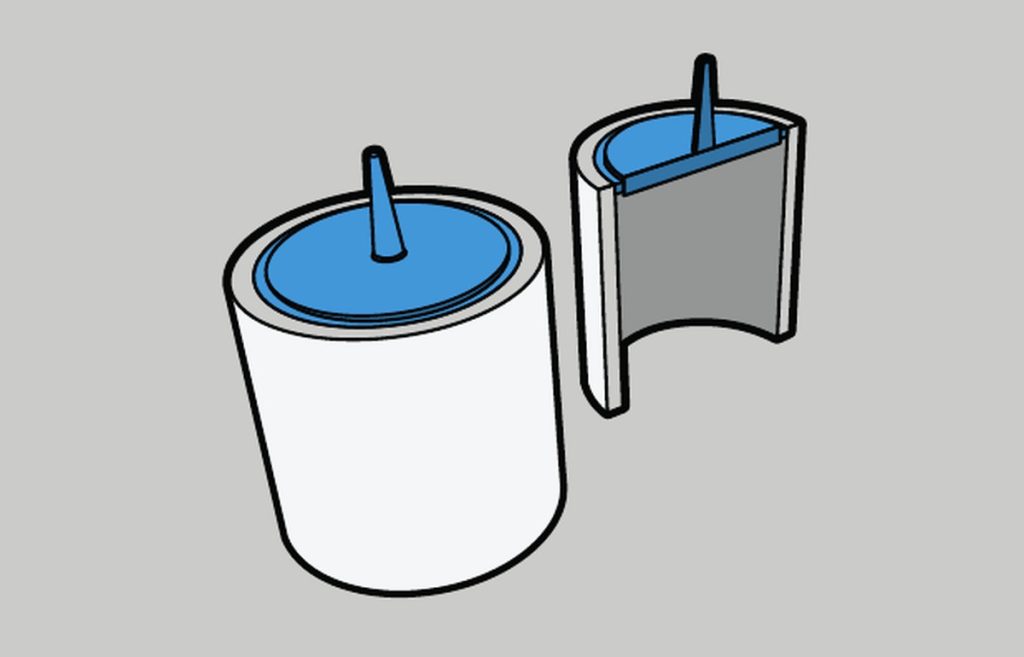

۱۲. گیت دیافراگمی (Diaphragm Gate)
تعریف: گیتی مشابه گیت دیسکی، اما مخصوص قطعات استوانهای که یک هسته داخلی دارند؛ گیت به شکل یک دیافراگم صاف بین بیرون و هسته داخلی قرار میگیرد.
اصول عملکرد: مذاب از یک نقطه مرکزی وارد شده و پیش از رسیدن به دیواره استوانهای، از یک سطح دیافراگمی صاف عبور میکند که پرشدن را کاملاً متقارن میکند.
مزایا: مناسبترین گزینه برای قطعات استوانهای با هسته داخلی (مثل بوشها و یاتاقانهای پلاستیکی)، تقارن کامل پرشدن، حذف خط جوش.
معایب: پرت مواد نسبتاً بالا، نیاز به برش دقیق دیافراگم پس از قالبگیری.
کاربردها: بوشهای استوانهای، یاتاقانهای پلاستیکی، قطعات لولهای با هسته مرکزی.
چه زمانی استفاده نکنیم: برای قطعات استوانهای بدون هسته داخلی که گیتهای سادهتری مثل بوشی یا حلقهای کافیاند.
پیچیدگی ساخت: بالا.
هزینه نسبی: بالا.
توصیه مهندسی: برای قطعاتی مثل بوشهای دقیق که هممحوری داخلی و خارجی حیاتی است، این گیت را جدی در نظر بگیرید.
اشتباه رایج: نادیده گرفتن هممحوری دقیق قالب هنگام ساخت که باعث نامتقارنشدن ضخامت دیافراگم و در نتیجه پرشدن ناهمگون میشود.
جدول مقایسه کلی انواع گیت
| نوع گیت | جداسازی خودکار | اثر روی سطح | پیچیدگی ساخت | هزینه نسبی | بهترین کاربرد |
|---|---|---|---|---|---|
| لبهای | ✗ | متوسط (روی لبه) | کم | پایین | قطعات ساده و مسطح |
| سوزنی (پینپوینت) | ✓ | بسیار کم | متوسط-بالا | متوسط | چندحفره، ظاهر مهم |
| زیردریایی | ✓ | ناچیز (پنهان) | بالا | متوسط-بالا | تولید انبوه، ظاهر تمیز |
| بادبزنی | ✗ | متوسط (خطی) | متوسط | متوسط | قطعات پهن و صاف |
| فیلمی | ✗ | متوسط تا زیاد | بالا | بالا | قطعات بزرگ حساس به تاب |
| زبانهای | ✗ | بسیار کم روی بدنه اصلی | متوسط | متوسط | قطعات شفاف/نوری |
| بوشی | ✗ | زیاد (مرکزی) | پایین | پایین | قطعات ضخیم تکحفره |
| حلقهای | ✗ | ناچیز | بالا | بالا | قطعات حلقوی/لولهای |
| دیسکی | ✗ | زیاد (کل مرکز) | بالا | بالا | قطعات دایرهای متقارن |
| والو | ✓ (کنترلشده) | ناچیز | بسیار بالا | بسیار بالا | قطعات کلاس A، تیراژ بالا |
| کشو (بادامی) | ✓ | ناچیز (پنهان) | بسیار بالا | بالا | هندسه پیچیده و دشوار |
| دیافراگمی | ✗ | متوسط | بالا | بالا | بوشها و قطعات با هسته داخلی |
جدول تصمیمگیری: کدام گیت را انتخاب کنیم؟
| شرایط پروژه | گیت پیشنهادی |
|---|---|
| نمونهسازی سریع، تیراژ پایین | لبهای یا بوشی |
| قطعه با ظاهر حساس و تیراژ بالا | سوزنی یا زیردریایی |
| قالب چندحفرهای با نیاز به تعادل جریان | سوزنی |
| قطعه پهن و صاف با ریسک تابخوردگی | بادبزنی یا فیلمی |
| قطعه شفاف/نوری بدون خط جریان قابل قبول | زبانهای |
| قطعه استوانهای بدون هسته داخلی | حلقهای یا بوشی |
| قطعه دایرهای با هسته داخلی (بوش) | دیافراگمی |
| قطعه دایرهای بدون هسته، تقارن کامل لازم | دیسکی |
| قطعه صنعتی بزرگ با تیراژ بسیار بالا و بودجه کافی | والو |
| نقطه هدف گیت غیرقابل دسترسی مستقیم | کشو (بادامی) |
فلوچارت مهندسی انتخاب گیت
برای کسانی که ترجیح میدهند مسیر تصمیمگیری را بهصورت گامبهگام دنبال کنند، منطق بالا را میتوان در قالب یک فلوچارت ساده دید:
دو فیلتر نهایی بعد از انتخاب اولیه: پس از رسیدن به یک گیت پیشنهادی از مسیر بالا، آن را با دو سوال دیگر بسنجید:
- متریال چقدر حساس به تنش برشی است؟ اگر متریال (مثل پیویسی یا برخی گریدهای پلیکربنات) حساس باشد، ابعاد گیت را بزرگتر و مسیر ورودی را ملایمتر کنید، حتی اگر این کار اثر ظاهری گیت را کمی بیشتر کند.
- ضخامت دیواره قطعه چقدر است؟ دیوارههای نازک نیاز به گیتهای کوچکتر با فشار پرشدن بالاتر دارند؛ دیوارههای ضخیم به فشار نگهداری طولانیتر و گیتی که دیرتر منجمد شود نیاز دارند (مثل گیت بوشی یا سوزنی با قطر بزرگتر).
مهندسان چگونه گیت مناسب را انتخاب میکنند؟
انتخاب گیت هیچوقت یک تصمیم مستقل نیست؛ بلکه نتیجه بررسی همزمان چند عامل است:
۱. هندسه و کارکرد قطعه. ابتدا باید مشخص شود کدام سطوح قطعه «قابلمشاهده» و کدام «پنهان» هستند، و کدام نواحی تحت تنش مکانیکی بیشتری قرار میگیرند.
۲. متریال مصرفی. متریالهای حساس به برش (مثل پیویسی یا برخی گریدهای پلیکربنات) نیاز به گیتهای بزرگتر و مسیر ملایمتر دارند، در حالیکه متریالهای روانتر مثل پلیاتیلن با گیتهای بسیار کوچکتر هم بهخوبی جریان مییابند. برای آشنایی بیشتر با رفتار متریالهای مختلف، مقاله مواد پلاستیکی تزریقی را مطالعه کنید.
۳. تعداد حفره و تعادل جریان. در قالبهای چندحفره، انتخاب گیت مستقیماً با طراحی رانر و توازن پرشدن هر حفره گره خورده است؛ گیتی که برای یک قالب تکحفره عالی است، ممکن است در نسخه چندحفره باعث پرشدن نامتوازن شود.
۴. تیراژ تولید و بودجه. گیتهای خودبُر (سوزنی، زیردریایی، والو) هزینه ساخت اولیه بیشتری دارند اما هزینه نیروی انسانی در تولید انبوه را کاهش میدهند؛ محاسبه نقطه سربهسر بین این دو هزینه، تصمیم نهایی را مشخص میکند.
۵. شبیهسازی جریان مذاب (Moldflow). در پروژههای پیچیده، هیچکدام از قواعد بالا جای شبیهسازی واقعی را نمیگیرد. در مولدپلاس، در مواردی که پرشدن غیریکنواخت یا زمانبندی نامتوازن بین چند حفره یا چند بخش یک قطعه پیشبینی میشد، از شبیهسازی موفلو برای تعیین دقیق تعداد، محل و ابعاد گیت استفاده کردهایم؛ گاهی نتیجه این تحلیل، اضافهشدن چند گیت سوزنی روی جدار داخلی قطعه بهجای یک گیت واحد بوده است، تا مسیر جریان کوتاهتر شده و مذاب پیش از رسیدن به نقاط دور از انجماد زودرس جلوگیری کند.
اشتباهات رایج مهندسی در طراحی گیت
- نادیده گرفتن جهت جریان و محل خط جوش: بسیاری از طراحان فقط به «کجا گیت را بگذاریم که کمتر دیده شود» فکر میکنند، در حالیکه محل خط جوش نهایی میتواند از استحکام قطعه مهمتر باشد.
- کوچک کردن بیشازحد گیت برای کاهش اثر ظاهری: این کار میتواند به سوختگی گاز، افت فشار بیشازحد یا پرشدن ناقص منجر شود.
- عدم تطبیق نوع گیت با متریال: استفاده از یک گیت سوزنی بسیار باریک برای متریالی حساس به تنش برشی، ریسک ترکخوردگی در محل گیت را افزایش میدهد.
- طراحی گیت بدون در نظر گرفتن تعادل چندحفرهای: یک گیت که در تکحفره عالی عمل میکند، در نسخه هشتحفره یا شانزدهحفره همان قالب میتواند باعث پرشدن نامتوازن شود.
- فراموش کردن هزینه پسپردازش: انتخاب گیتهای ساده و ارزان بدون محاسبه هزینه نیروی انسانی جداسازی رانر در تیراژ بالا، در بلندمدت هزینه واقعی تولید را بالا میبرد.
- طراحی گیت بدون شبیهسازی برای قطعات با هندسه پیچیده یا ضخامت متغیر: برای قطعاتی با تغییرات ضخامت زیاد یا مسیر طولانی جریان، حدس مهندسی بدون شبیهسازی میتواند بسیار پرریسک باشد.
موضوعات مرتبط: رانر، خنککاری، اجکتور و فولاد قالب
طراحی گیت هیچوقت مستقل از بقیه بخشهای قالب نیست. چند موضوع مرتبط که ارزش یک مقاله جداگانه دارند:
- رانر گرم و رانر سرد: انتخاب بین این دو سیستم مستقیماً روی نوع گیت قابل استفاده (مثلاً گیت والو تنها با رانر گرم منطقی است) اثر میگذارد.
- سیستم خنککاری قالب: زمان انجماد گیت با طراحی سیستم خنککاری اطراف آن رابطه مستقیم دارد.
- سیستم اجکتور: نحوه بیرونراندن قطعه از قالب باید با محل گیت و رانر هماهنگ باشد تا آسیبی به قطعه در لحظه اجکت وارد نشود.
- انتخاب فولاد قالب: فولادهایی با سختی و مقاومت سایشی متفاوت، عمر متفاوتی برای گیتهای باریک و پرتنش (مثل سوزنی و زیردریایی) فراهم میکنند.
- عیوب رایج تزریق پلاستیک: بسیاری از عیوب معروف مثل خط جوش، سوختگی گاز و Jetting ریشه مشترکی با طراحی نامناسب گیت دارند.
اگر میخواهید با نگاه کلیتری به دنیای قالبهای تزریق پلاستیک آشنا شوید، پیشنهاد میکنیم انواع قالبهای تزریق پلاستیک را هم مطالعه کنید.
سوالات متداول
۱. آیا میتوان بعد از ساخت قالب، نوع گیت را تغییر داد؟
تغییر جزئی ابعاد گیت (مثل بزرگکردن قطر) معمولاً امکانپذیر است، اما تغییر نوع گیت (مثلاً از لبهای به زیردریایی) معمولاً نیاز به بازطراحی بخشی از قالب دارد و هزینه قابلتوجهی در بر خواهد داشت.
۲. کدام گیت برای کاهش اثر روی سطح قطعه بهترین است؟
گیتهای زیردریایی، سوزنی و والو کمترین اثر قابلمشاهده را روی سطح باقی میگذارند، اما هرکدام هزینه ساخت متفاوتی دارند.
۳. آیا یک قطعه میتواند بیش از یک گیت داشته باشد؟
بله، بهخصوص در قطعات بزرگ یا با هندسه پیچیده، استفاده از چند گیت (Multi-Gating) برای کوتاهکردن مسیر جریان و کاهش ریسک انجماد زودرس رایج است؛ البته این کار باید با شبیهسازی دقیق طراحی شود تا خطوط جوش ناشی از تلاقی جریانها، در نقطه مناسبی قرار بگیرند.
۴. چه رابطهای بین نوع متریال و انتخاب گیت وجود دارد؟
متریالهای روانتر با گیتهای کوچکتر هم بهخوبی جریان مییابند، در حالیکه متریالهای حساس به تنش برشی یا متریالهای دارای فایبرگلاس معمولاً نیاز به گیتهای بزرگتر و مسیر ملایمتر دارند.
۵. آیا گیتهای گرانتر همیشه انتخاب بهتری هستند؟
نه. انتخاب گیت باید متناسب با تیراژ تولید، بودجه پروژه و اهمیت ظاهری قطعه باشد. یک گیت لبهای ساده برای یک پروژه با تیراژ پایین، اغلب انتخابی معقولتر از یک سیستم والو پرهزینه است.
اگر فقط ۵ نکته این مقاله را به خاطر بسپارید
- گیت فقط یک سوراخ ورودی نیست. جهت جریان، محل خط جوش و کیفیت نهایی سطح، همه از محل و نوع گیت شکل میگیرند.
- کوچککردن بیرویه گیت برای ظاهر بهتر، اغلب پرشدن ناقص یا سوختگی گاز به بار میآورد. اندازه گیت باید با نیاز واقعی جریان مذاب تعیین شود، نه صرفاً با میل به کمترین اثر ممکن.
- انتخاب گیت باید با تیراژ تولید همخوانی داشته باشد. گیتهای خودبُر (سوزنی، زیردریایی، والو) هزینه ساخت بیشتری دارند اما در تیراژ بالا هزینه نیروی انسانی را جبران میکنند.
- در قالبهای چندحفره، گیت باید با توازن پرشدن هماهنگ باشد، نه فقط با ظاهر یک حفره تنها. گیتی که در تکحفره عالی است، ممکن است در نسخه چندحفره پرشدن نامتوازن ایجاد کند.
- برای هندسه پیچیده، ضخامت متغیر یا تیراژ بالا، شبیهسازی جریان مذاب جای حدس مهندسی را میگیرد. تصمیم نهایی درباره تعداد، محل و ابعاد گیت، در چنین پروژهها باید با داده واقعی گرفته شود، نه فقط تجربه چشمی.
جمعبندی عملی
انتخاب نوع گیت، یکی از تصمیماتی است که ظاهراً کوچک به نظر میرسد اما اثری بزرگ روی کیفیت، هزینه و سرعت تولید قطعه پلاستیکی میگذارد. قبل از قطعیکردن نوع گیت برای هر پروژه، به این سوالات پاسخ دهید:
- کدام سطح قطعه واقعاً «دیده میشود» و کدام سطح قابل پنهانسازی اثر گیت است؟
- متریال انتخابی چه حساسیتی به تنش برشی و افت فشار دارد؟
- آیا قالب تکحفره یا چندحفره است، و توازن پرشدن چگونه تأمین میشود؟
- تیراژ تولید چقدر است و آیا هزینه یک سیستم خودبُر در بلندمدت توجیه اقتصادی دارد؟
- آیا نیاز به شبیهسازی جریان مذاب برای تصمیمگیری دقیقتر وجود دارد؟
بهترین گیت آن نیست که «پیچیدهترین» یا «مدرنترین» باشد، بلکه گیتی است که با هندسه قطعه، متریال، تیراژ و بودجه پروژه همخوانی کامل داشته باشد؛ و این همخوانی معمولاً از روی نقشه بهتنهایی مشخص نمیشود، بلکه در تعامل مستقیم بین طراح قالب و کسی که قطعه را میسازد شکل میگیرد.
اگر در حال طراحی محصولی هستید که قرار است با تزریق پلاستیک تولید شود، بهترین زمان برای فکر کردن به نوع گیت، همان مرحله طراحی اولیه قطعه است، نه بعد از تکمیل نقشه نهایی. یک تغییر کوچک در محل یک درزه (Rib) یا زاویه یک دیواره، گاهی میتواند مسیر انتخاب گیت را از یک گزینه پرهزینه به یک گزینه ساده و اقتصادی تبدیل کند. در مولدپلاس، همین گفتگوی اولیه درباره گیت و جریان مذاب را بخشی از فرآیند طراحی هر قالب میدانیم، نه یک مرحله جداگانه بعد از قطعیشدن نقشه؛ چون تجربه نشان داده دقیقاً همین جزئیات بهظاهر کوچک، تفاوت بین یک قالب بیدردسر و یک قالب پرمشکل را میسازند.
